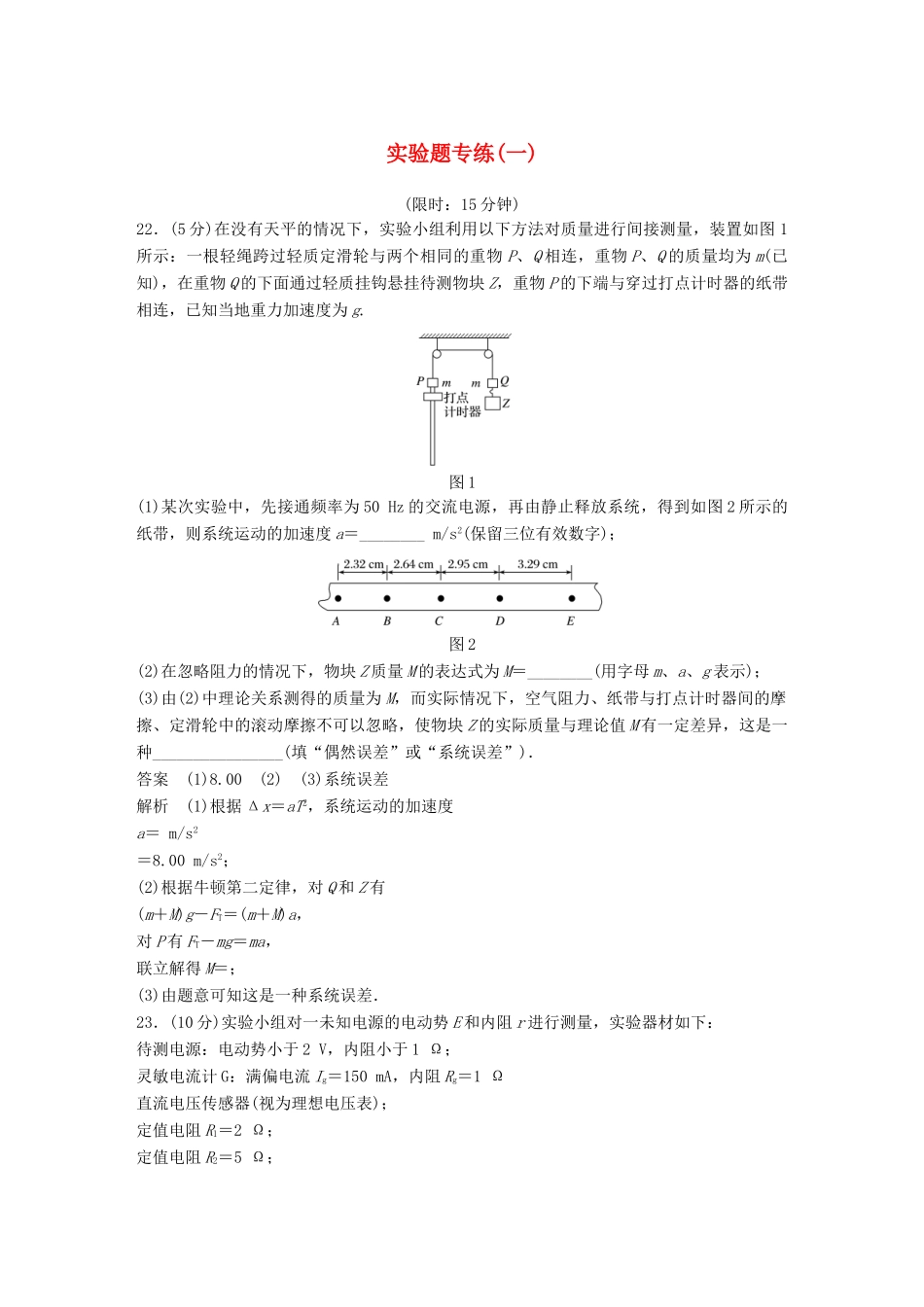

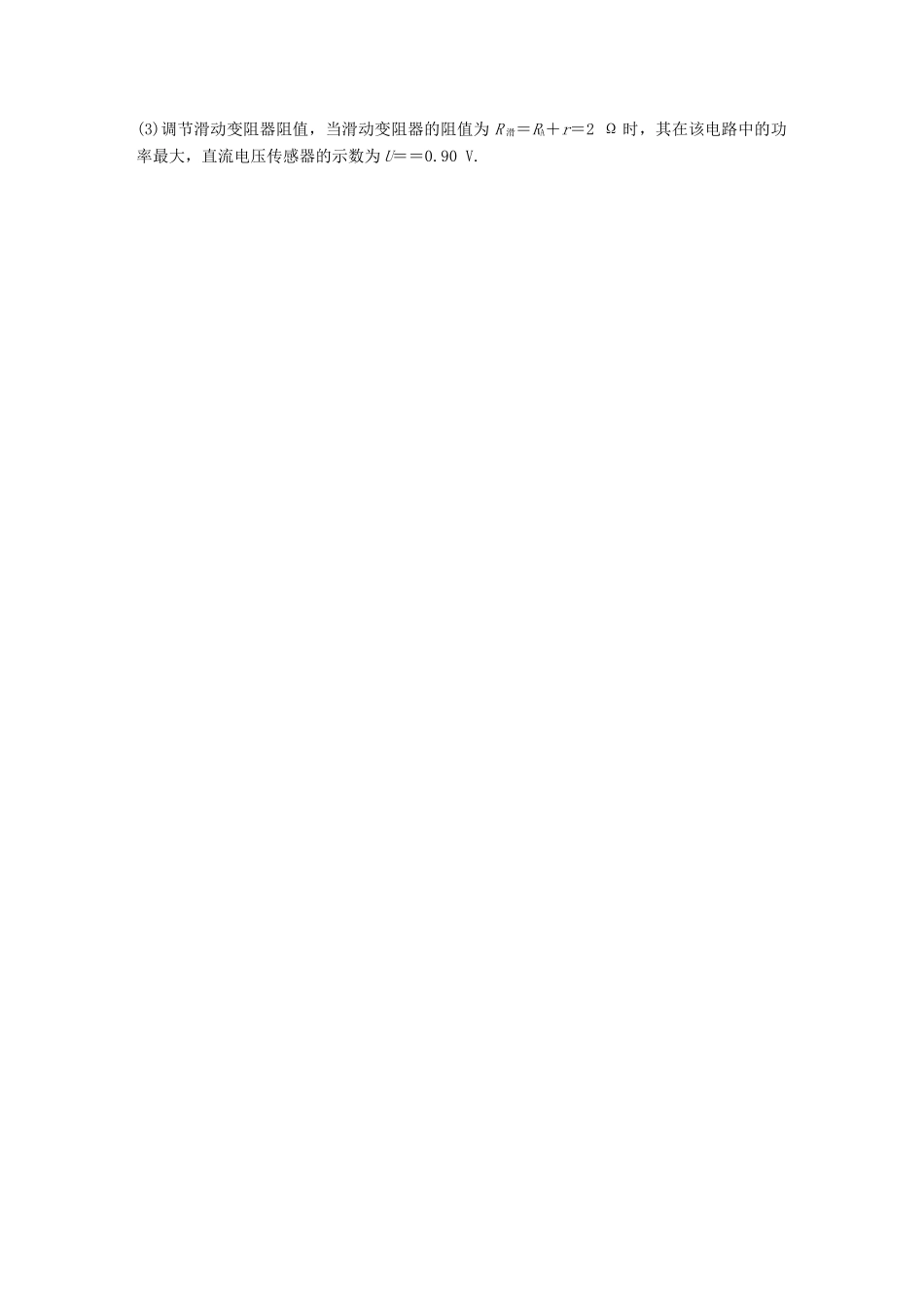

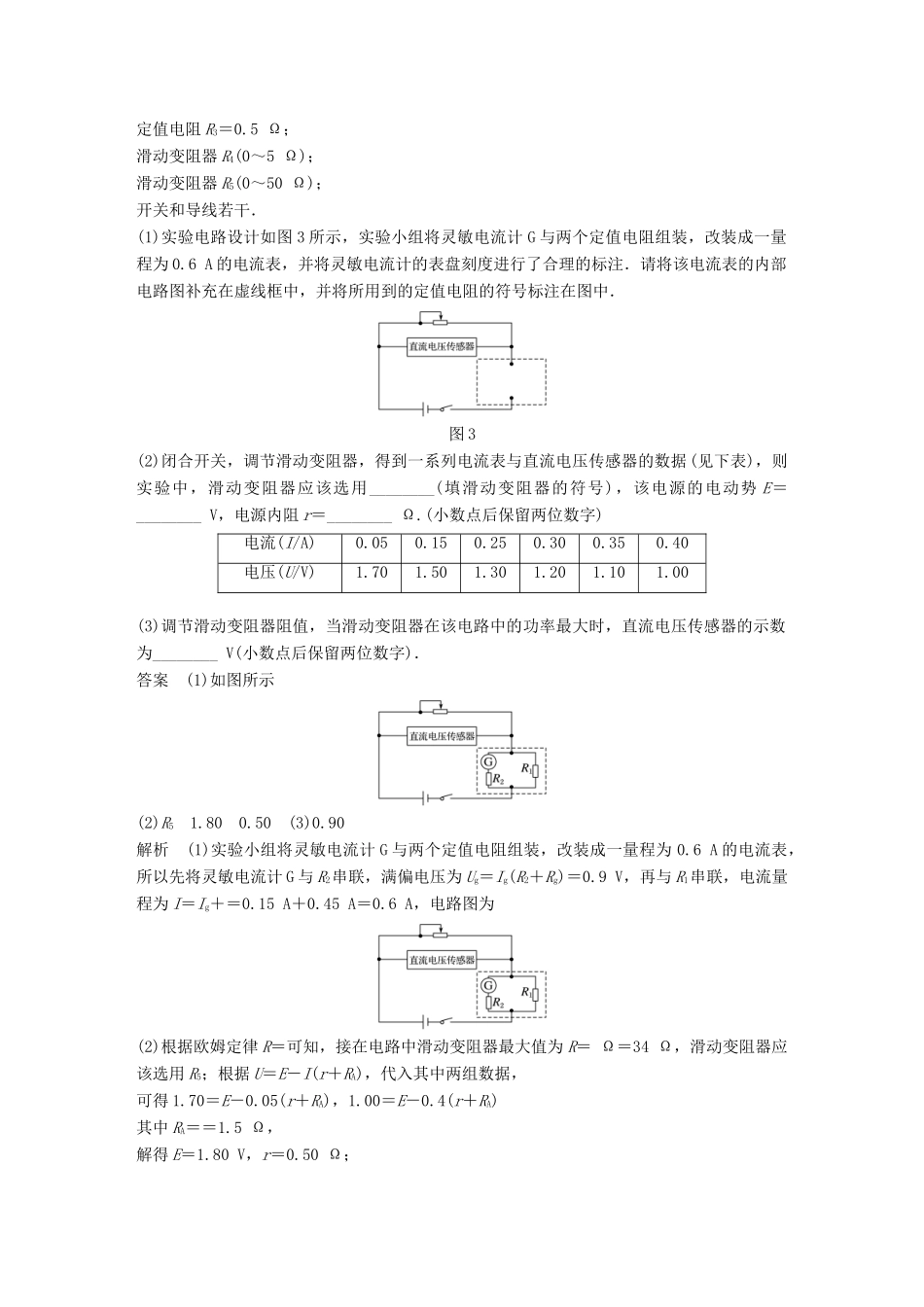

实验题专练(一)(限时：15分钟)22．(5分)在没有天平的情况下，实验小组利用以下方法对质量进行间接测量，装置如图1所示：一根轻绳跨过轻质定滑轮与两个相同的重物P、Q相连，重物P、Q的质量均为m(已知)，在重物Q的下面通过轻质挂钩悬挂待测物块Z，重物P的下端与穿过打点计时器的纸带相连，已知当地重力加速度为g.图1(1)某次实验中，先接通频率为50Hz的交流电源，再由静止释放系统，得到如图2所示的纸带，则系统运动的加速度a＝________m/s2(保留三位有效数字)；图2(2)在忽略阻力的情况下，物块Z质量M的表达式为M＝________(用字母m、a、g表示)；(3)由(2)中理论关系测得的质量为M，而实际情况下，空气阻力、纸带与打点计时器间的摩擦、定滑轮中的滚动摩擦不可以忽略，使物块Z的实际质量与理论值M有一定差异，这是一种________________(填“偶然误差”或“系统误差”)．答案(1)8.00(2)(3)系统误差解析(1)根据Δx＝aT2，系统运动的加速度a＝m/s2＝8.00m/s2；(2)根据牛顿第二定律，对Q和Z有(m＋M)g－FT＝(m＋M)a，对P有FT－mg＝ma，联立解得M＝；(3)由题意可知这是一种系统误差．23．(10分)实验小组对一未知电源的电动势E和内阻r进行测量，实验器材如下：待测电源：电动势小于2V，内阻小于1Ω；灵敏电流计G：满偏电流Ig＝150mA，内阻Rg＝1Ω直流电压传感器(视为理想电压表)；定值电阻R1＝2Ω；定值电阻R2＝5Ω；定值电阻R3＝0.5Ω；滑动变阻器R4(0～5Ω)；滑动变阻器R5(0～50Ω)；开关和导线若干．(1)实验电路设计如图3所示，实验小组将灵敏电流计G与两个定值电阻组装，改装成一量程为0.6A的电流表，并将灵敏电流计的表盘刻度进行了合理的标注．请将该电流表的内部电路图补充在虚线框中，并将所用到的定值电阻的符号标注在图中．图3(2)闭合开关，调节滑动变阻器，得到一系列电流表与直流电压传感器的数据(见下表)，则实验中，滑动变阻器应该选用________(填滑动变阻器的符号)，该电源的电动势E＝________V，电源内阻r＝________Ω.(小数点后保留两位数字)电流(I/A)0.050.150.250.300.350.40电压(U/V)1.701.501.301.201.101.00(3)调节滑动变阻器阻值，当滑动变阻器在该电路中的功率最大时，直流电压传感器的示数为________V(小数点后保留两位数字)．答案(1)如图所示(2)R51.800.50(3)0.90解析(1)实验小组将灵敏电流计G与两个定值电阻组装，改装成一量程为0.6A的电流表，所以先将灵敏电流计G与R2串联，满偏电压为Ug＝Ig(R2＋Rg)＝0.9V，再与R1串联，电流量程为I＝Ig＋＝0.15A＋0.45A＝0.6A，电路图为(2)根据欧姆定律R＝可知，接在电路中滑动变阻器最大值为R＝Ω＝34Ω，滑动变阻器应该选用R5；根据U＝E－I(r＋RA)，代入其中两组数据，可得1.70＝E－0.05(r＋RA)，1.00＝E－0.4(r＋RA)其中RA＝＝1.5Ω，解得E＝1.80V，r＝0.50Ω；(3)调节滑动变阻器阻值，当滑动变阻器的阻值为R滑＝RA＋r＝2Ω时，其在该电路中的功率最大，直流电压传感器的示数为U＝＝0.90V.
