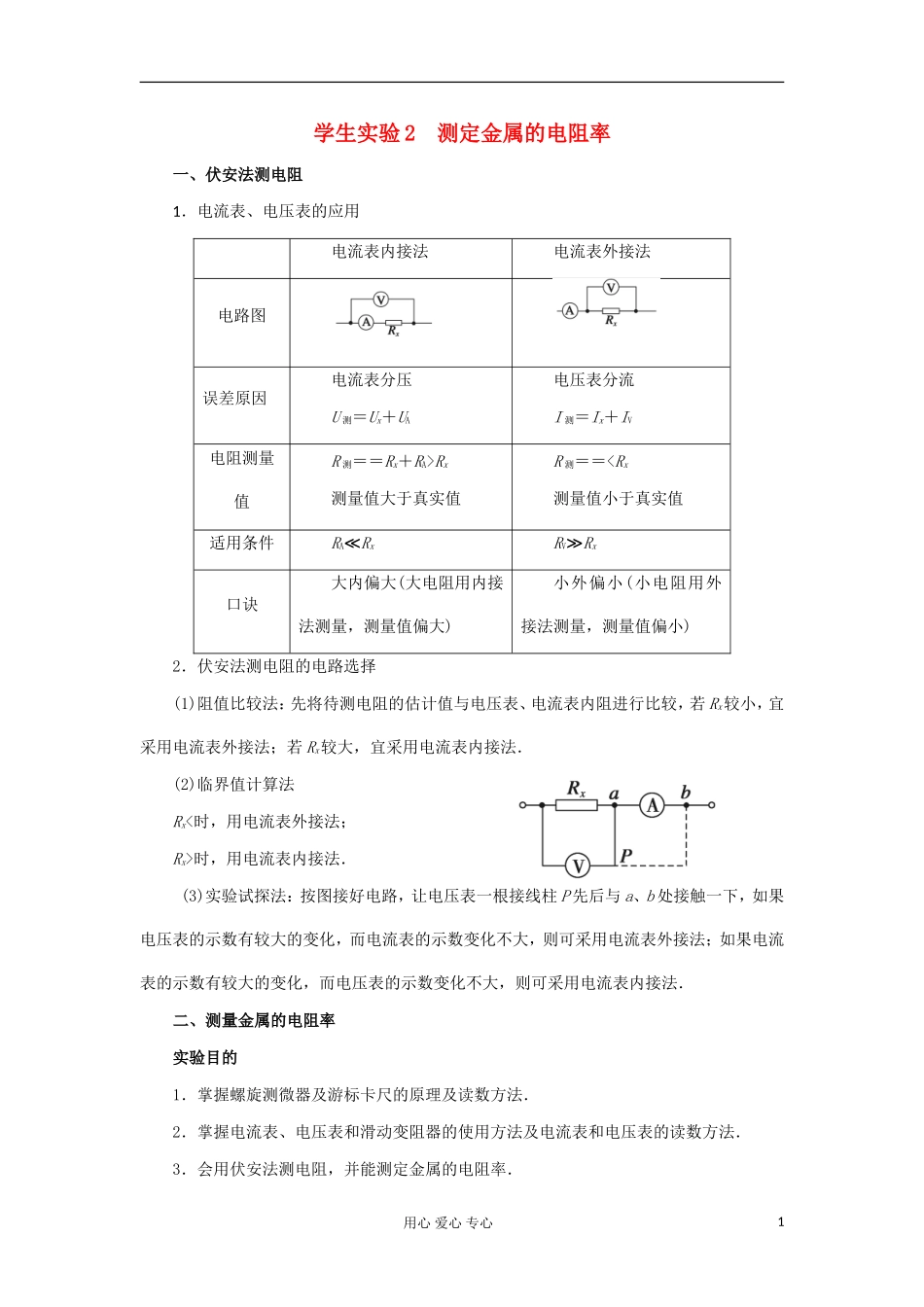

学生实验 2 测定金属的电阻率一、伏安法测电阻1．电流表、电压表的应用电流表内接法电流表外接法电路图误差原因电流表分压U 测＝Ux＋UA电压表分流I 测＝Ix＋IV电阻测量值R 测＝＝Rx＋RA>Rx测量值大于真实值R 测＝＝时，用电流表内接法． (3)实验试探法：按图接好电路，让电压表一根接线柱 P 先后与 a、b 处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．二、测量金属的电阻率实验目的1．掌握螺旋测微器及游标卡尺的原理及读数方法．2．掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法．3．会用伏安法测电阻，并能测定金属的电阻率．用心 爱心 专心1实验原理由 R＝ρ 得 ρ＝，因此，只要测出金属丝的长度 l，横截面积 S 和金属丝的电阻 R，即可求出金属丝的电阻率 ρ.(1)把金属丝接入电路中，用伏安法测金属丝的电阻 R(R＝)．电路原理图如图所示．(2)用毫米刻度尺测量金属丝的长度 l，用螺旋测微器量得金属丝的直径，算出横截面积S. (3)将测量的数据代入公式 ρ＝求金属丝的电阻率．点拨 因为本实验中被测金属丝的电阻值较小，所以实验电路采用电流表外接法．实验器材毫米刻度尺、螺旋测微器、直流电流表和直流电压表、滑动变阻器(阻值范围 0～50 Ω)、电池组、开关、被测金属丝、导线若干．实验步骤1．直径测定：用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值 d，计算出导线的横截面积 S＝.5．拆除电路，整理好实验器材．数据处理用心 爱心 专心21．在求 R 的平均值时可用两种方法(1)用 R＝分别算出各次的数值，再取平均值．(2)用 U－I 图线的斜率求出．2．计算电阻率：将记录的数据 R、l、d 的值代入电阻率计算式 ρ＝R＝.误差分析1．金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一．2．采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小...
