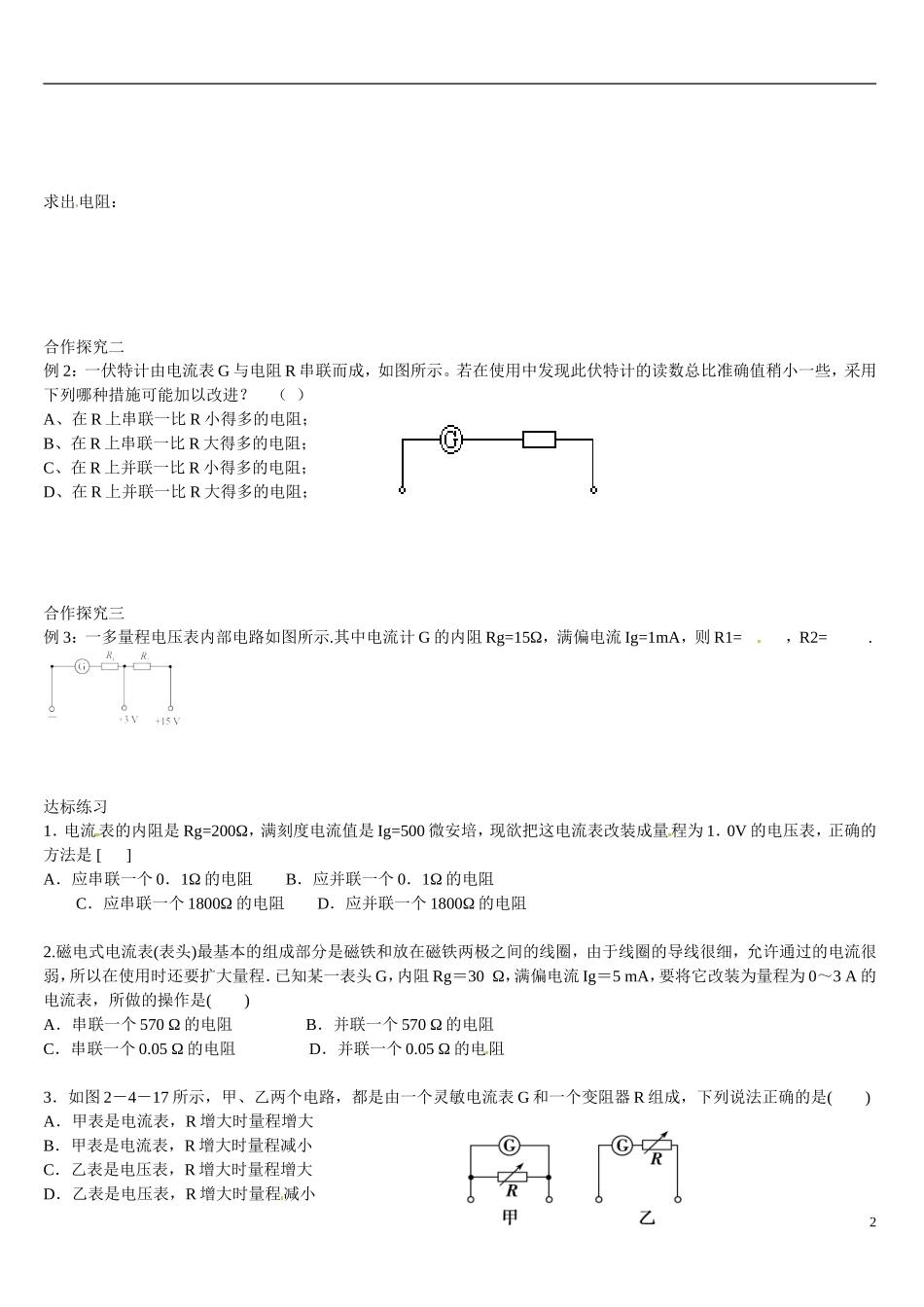

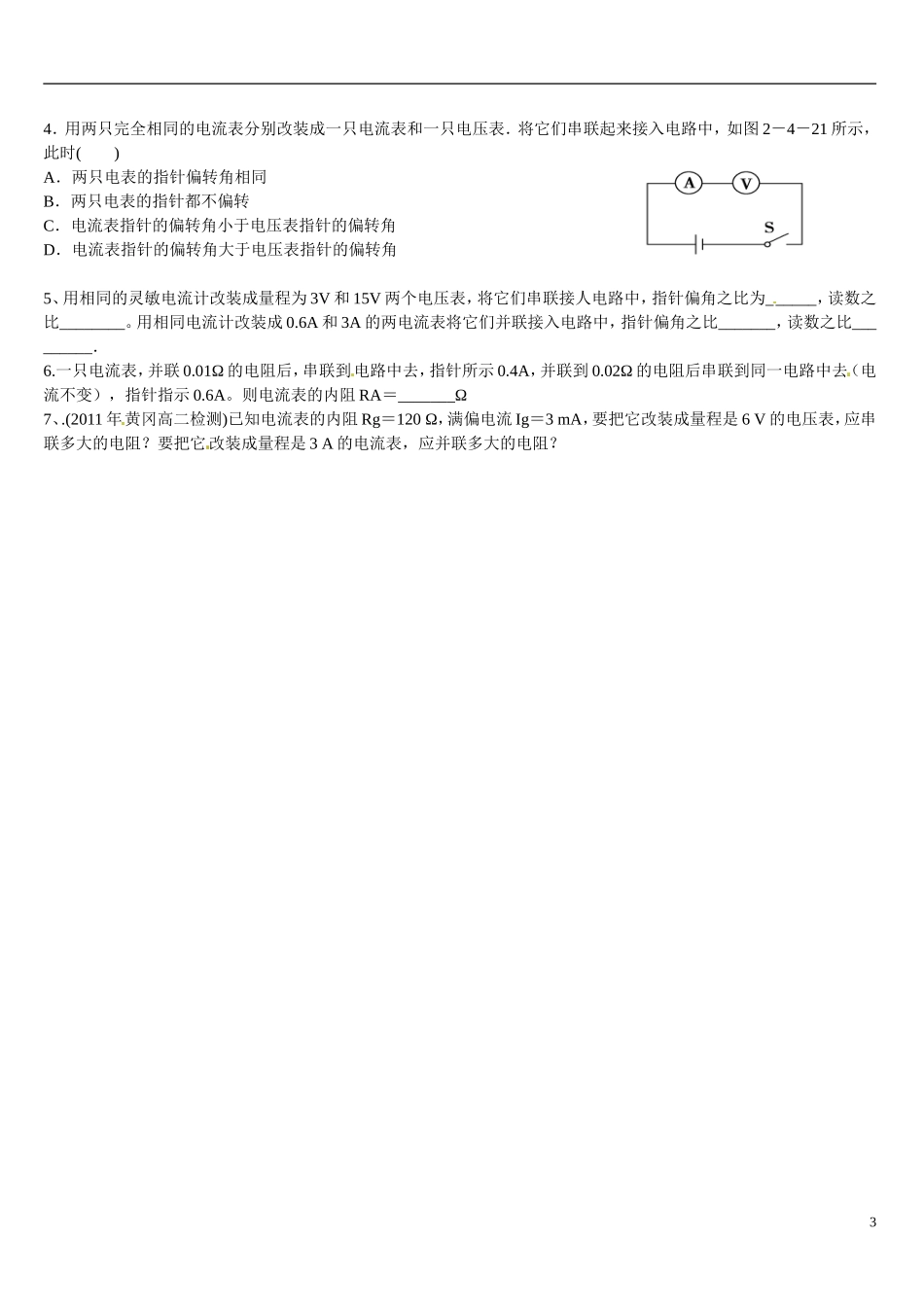

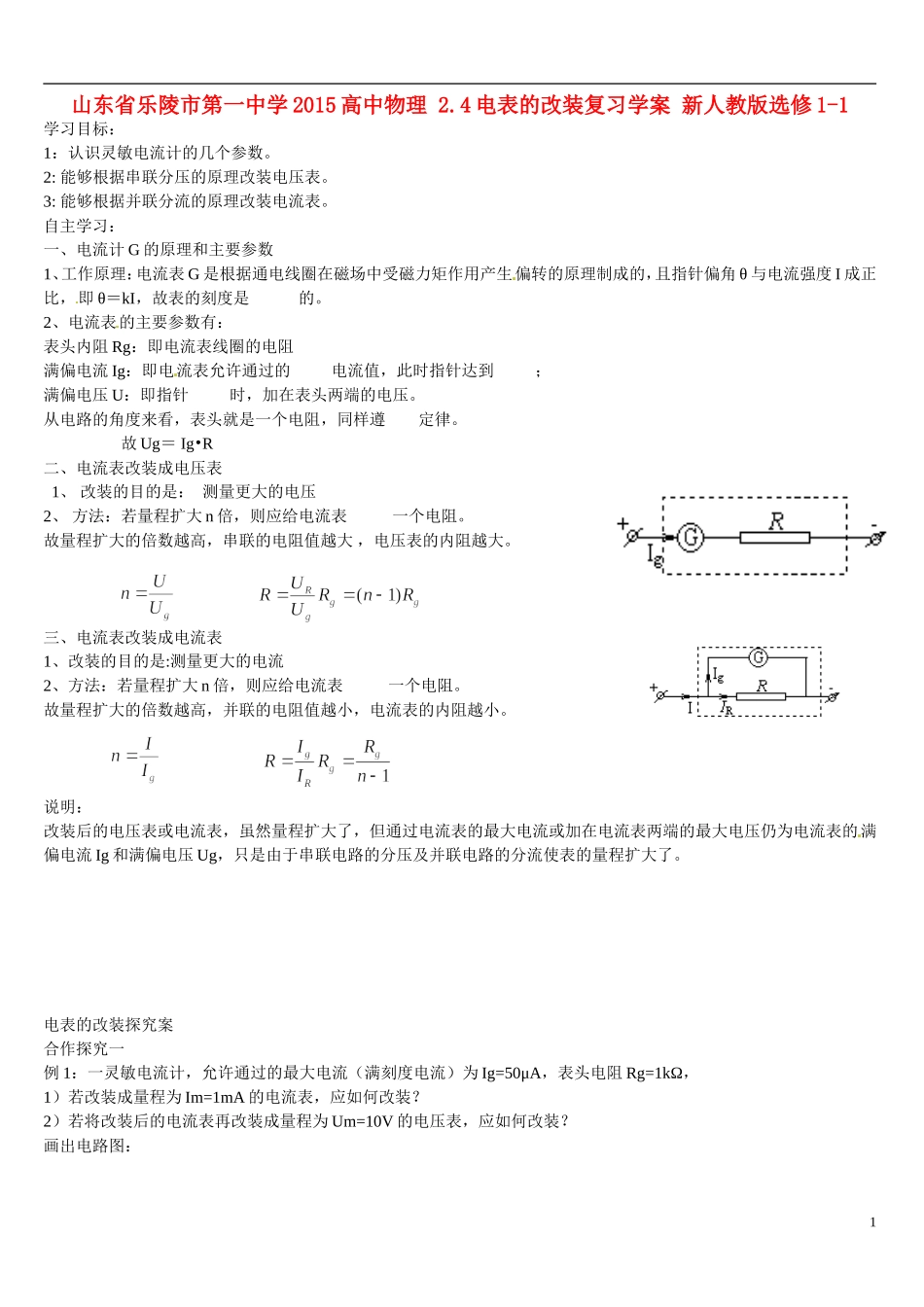

山东省乐陵市第一中学 2015 高中物理 2.4 电表的改装复习学案 新人教版选修 1-1学习目标：1：认识灵敏电流计的几个参数。2: 能够根据串联分压的原理改装电压表。3: 能够根据并联分流的原理改装电流表。自主学习：一、电流计 G 的原理和主要参数 1、工作原理：电流表 G 是根据通电线圈在磁场中受磁力矩作用产生偏转的原理制成的，且指针偏角 θ 与电流强度 I 成正比，即 θ＝kI，故表的刻度是 的。 2、电流表的主要参数有： 表头内阻 Rg：即电流表线圈的电阻 满偏电流 Ig：即电流表允许通过的 电流值，此时指针达到 ； 满偏电压 U：即指针 时，加在表头两端的电压。 从电路的角度来看，表头就是一个电阻，同样遵 定律。 故 Ug＝ Ig•R二、电流表改装成电压表 1、 改装的目的是： 测量更大的电压2、 方法：若量程扩大 n 倍，则应给电流表 一个电阻。 故量程扩大的倍数越高，串联的电阻值越大 ，电压表的内阻越大。 三、电流表改装成电流表 1、改装的目的是:测量更大的电流2、方法：若量程扩大 n 倍，则应给电流表 一个电阻。 故量程扩大的倍数越高，并联的电阻值越小，电流表的内阻越小。 说明：改装后的电压表或电流表，虽然量程扩大了，但通过电流表的最大电流或加在电流表两端的最大电压仍为电流表的满偏电流 Ig 和满偏电压 Ug，只是由于串联电路的分压及并联电路的分流使表的量程扩大了。 电表的改装探究案合作探究一例 1：一灵敏电流计，允许通过的最大电流（满刻度电流）为 Ig=50μA，表头电阻 Rg=1kΩ，1）若改装成量程为 Im=1mA 的电流表，应如何改装？2）若将改装后的电流表再改装成量程为 Um=10V 的电压表，应如何改装？画出电路图：1求出电阻：合作探究二例 2：一伏特计由电流表 G 与电阻 R 串联而成，如图所示。若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进？ （ ）A、在 R 上串联一比 R 小得多的电阻；B、在 R 上串联一比 R 大得多的电阻；C、在 R 上并联一比 R 小得多的电阻；D、在 R 上并联一比 R 大得多的电阻； 合作探究三例 3：一多量程电压表内部电路如图所示.其中电流计 G 的内阻 Rg=15Ω，满偏电流 Ig=1mA，则 R1= ，R2= . 达标练习1．电流表的内阻是 Rg=200Ω，满刻度电流值是 Ig=500 微安培，现欲把这电流表改装成量程为 1．0V 的电压表，正确的方法是 [ ] A．应串联一个 0．1Ω...
