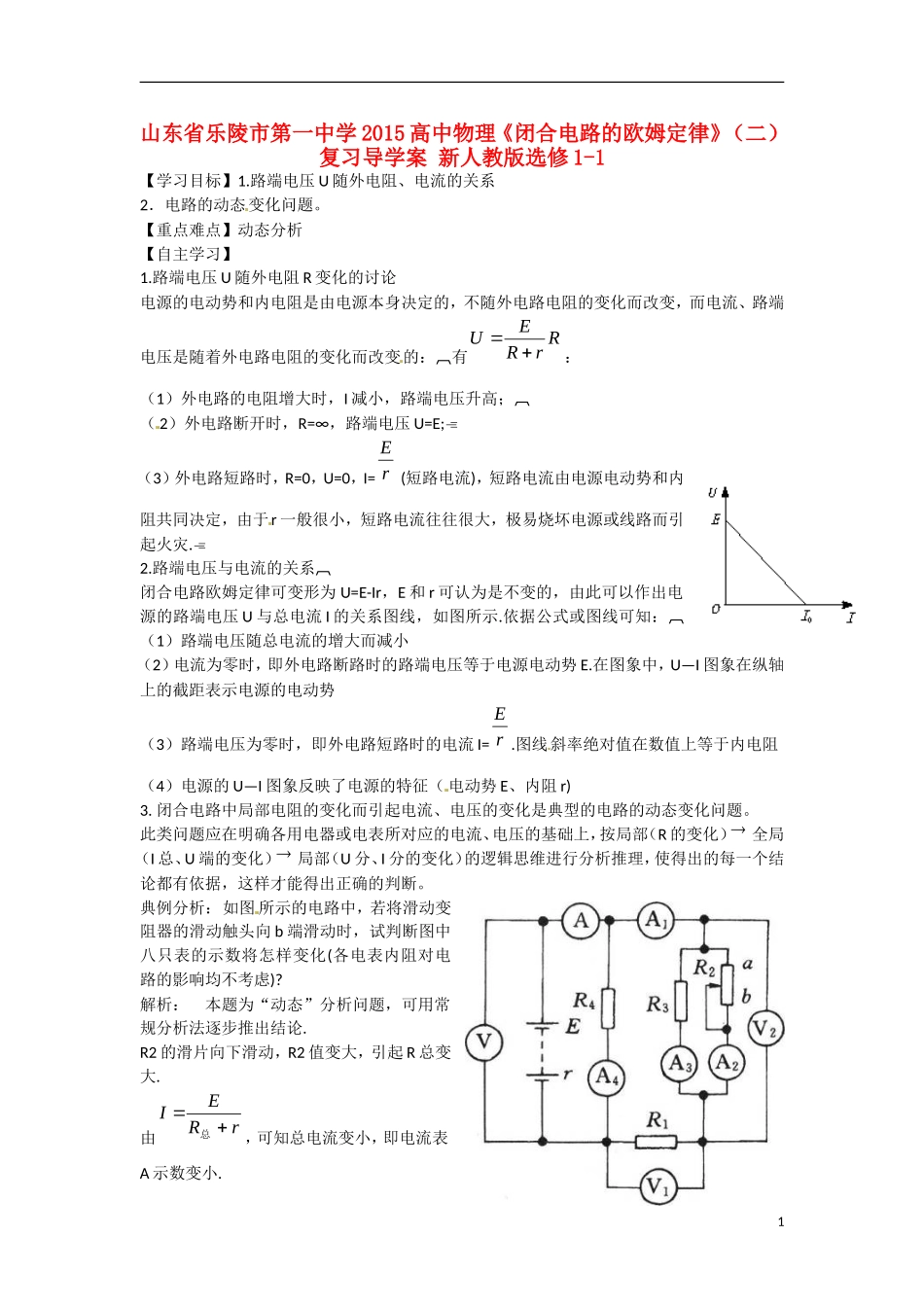

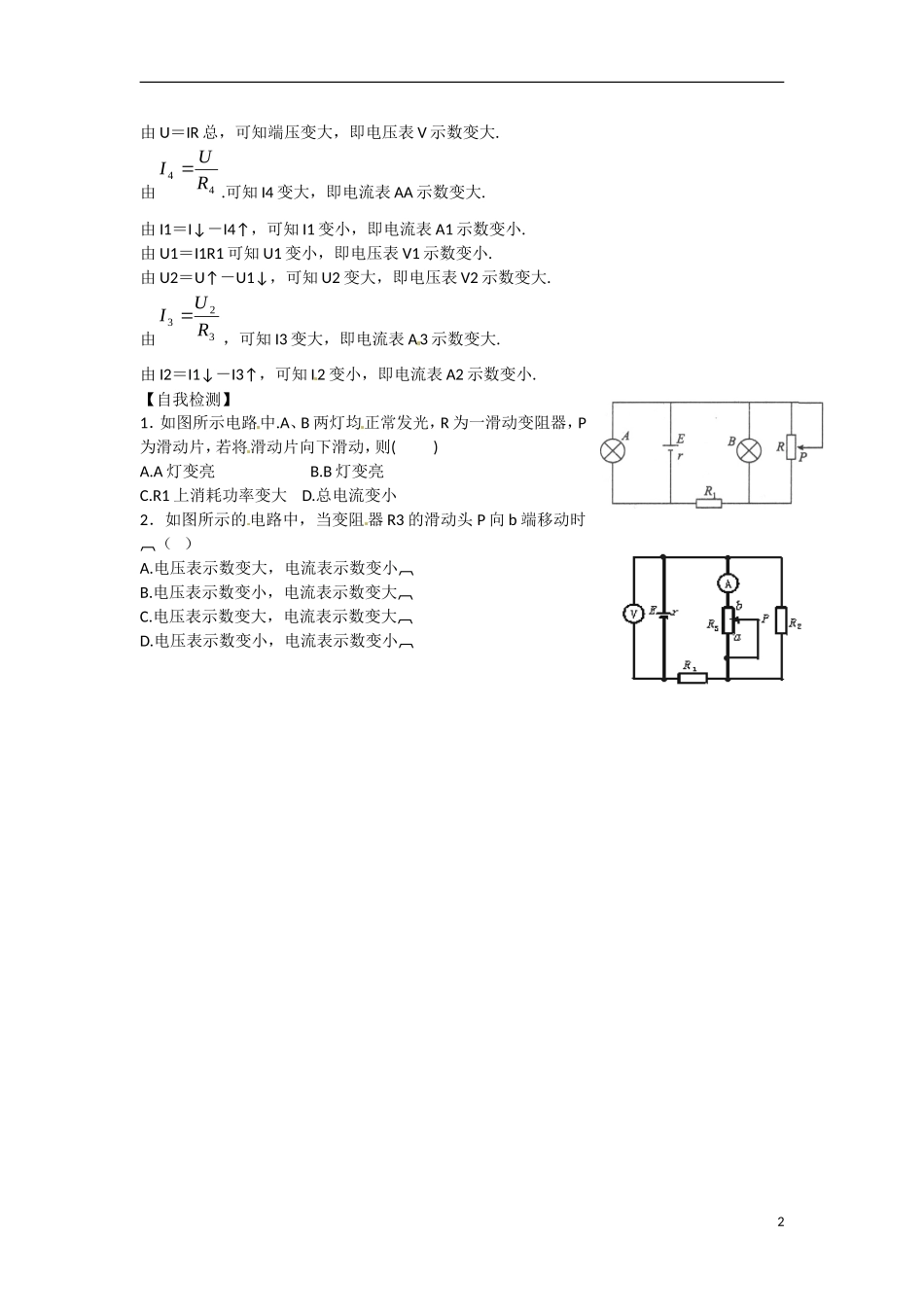

山东省乐陵市第一中学 2015 高中物理《闭合电路的欧姆定律》（二）复习导学案 新人教版选修 1-1【学习目标】1.路端电压 U 随外电阻、电流的关系2．电路的动态变化问题。【重点难点】动态分析【自主学习】1.路端电压 U 随外电阻 R 变化的讨论电源的电动势和内电阻是由电源本身决定的，不随外电路电阻的变化而改变，而电流、路端电压是随着外电路电阻的变化而改变的：有RrREU：（1）外电路的电阻增大时，I 减小，路端电压升高；（ 2）外电路断开时，R=∞，路端电压 U=E;（3）外电路短路时，R=0，U=0，I= rE (短路电流)，短路电流由电源电动势和内阻共同决定，由于r 一般很小，短路电流往往很大，极易烧坏电源或线路而引起火灾.2.路端电压与电流的关系闭合电路欧姆定律可变形为 U=E-Ir，E 和 r 可认为是不变的，由此可以作出电源的路端电压 U 与总电流 I 的关系图线，如图所示.依据公式或图线可知：（1）路端电压随总电流的增大而减小（2）电流为零时，即外电路断路时的路端电压等于电源电动势 E.在图象中，U—I 图象在纵轴上的截距表示电源的电动势（3）路端电压为零时，即外电路短路时的电流 I= rE.图线斜率绝对值在数值上等于内电阻（4）电源的 U—I 图象反映了电源的特征（ 电动势 E、内阻 r)3. 闭合电路中局部电阻的变化而引起电流、电压的变化是典型的电路的动态变化问题。此类问题应在明确各用电器或电表所对应的电流、电压的基础上，按局部（R 的变化） 全局（I 总、U 端的变化） 局部（U 分、I 分的变化）的逻辑思维进行分析推理，使得出的每一个结论都有依据，这样才能得出正确的判断。典例分析： 如图 所示的电路中，若将滑动变阻器的滑动触头向 b 端滑动时，试判断图中八只表的示数将怎样变化(各电表内阻对电路的影响均不考虑)?解析：本题为“动态”分析问题，可用常规分析法逐步推出结论.R2 的滑片向下滑动，R2 值变大，引起 R 总变大.由rREI总，可知总电流变小，即电流表A 示数变小.1由 U＝IR 总，可知端压变大，即电压表 V 示数变大.由44RUI .可知 I4 变大，即电流表 AA 示数变大.由 I1＝I↓－I4↑，可知 I1 变小，即电流表 A1 示数变小.由 U1＝I1R1 可知 U1 变小，即电压表 V1 示数变小.由 U2＝U↑－U1↓，可知 U2 变大，即电压表 V2 示数变大.由323RUI ，可知 I3 变大，即电流表 A3 示数变大.由 I2＝I1↓－I3↑，可...
