山东省菏泽一中高中物理 5.4 变压器（一）导学案 新人教版选修3-2

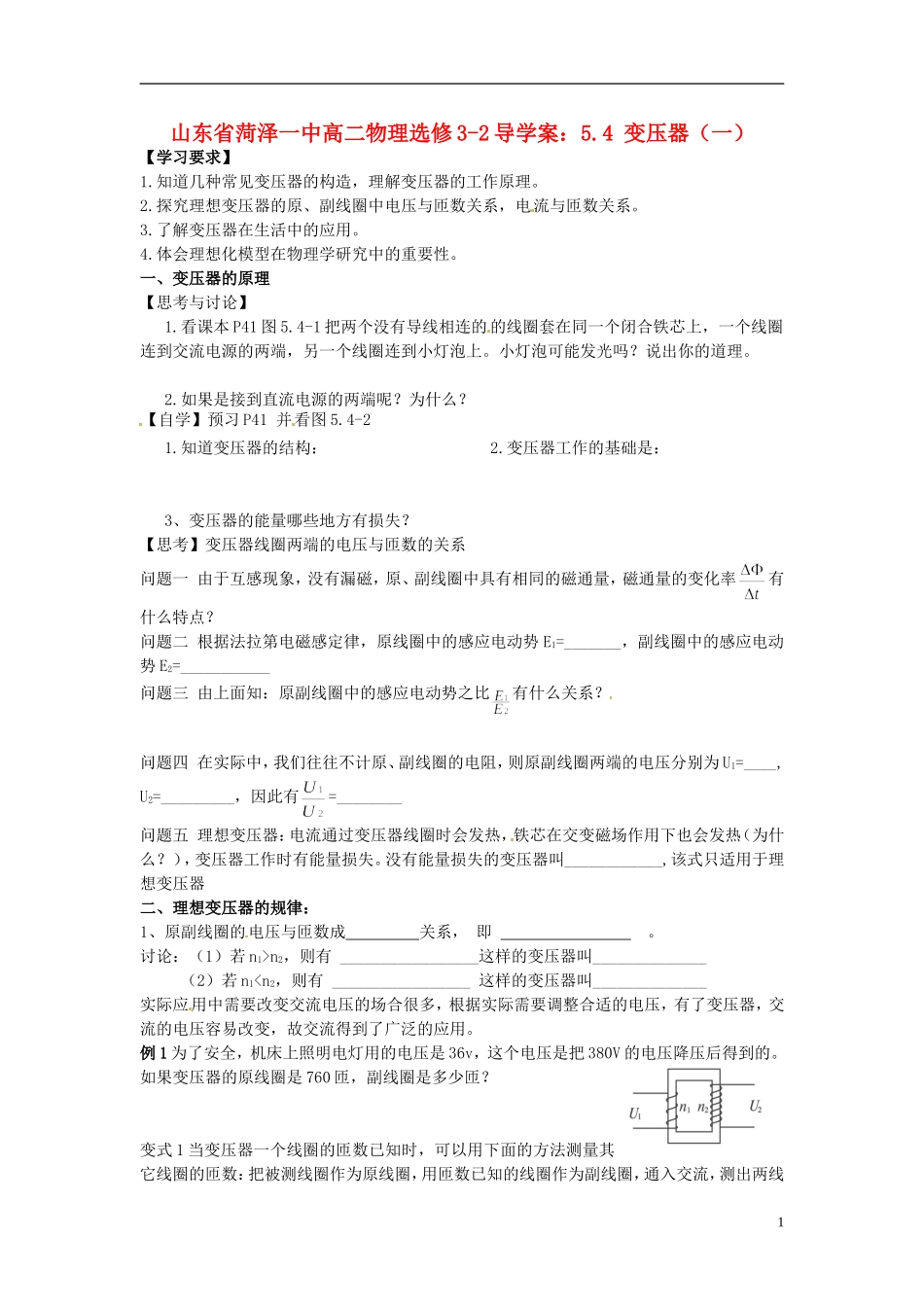

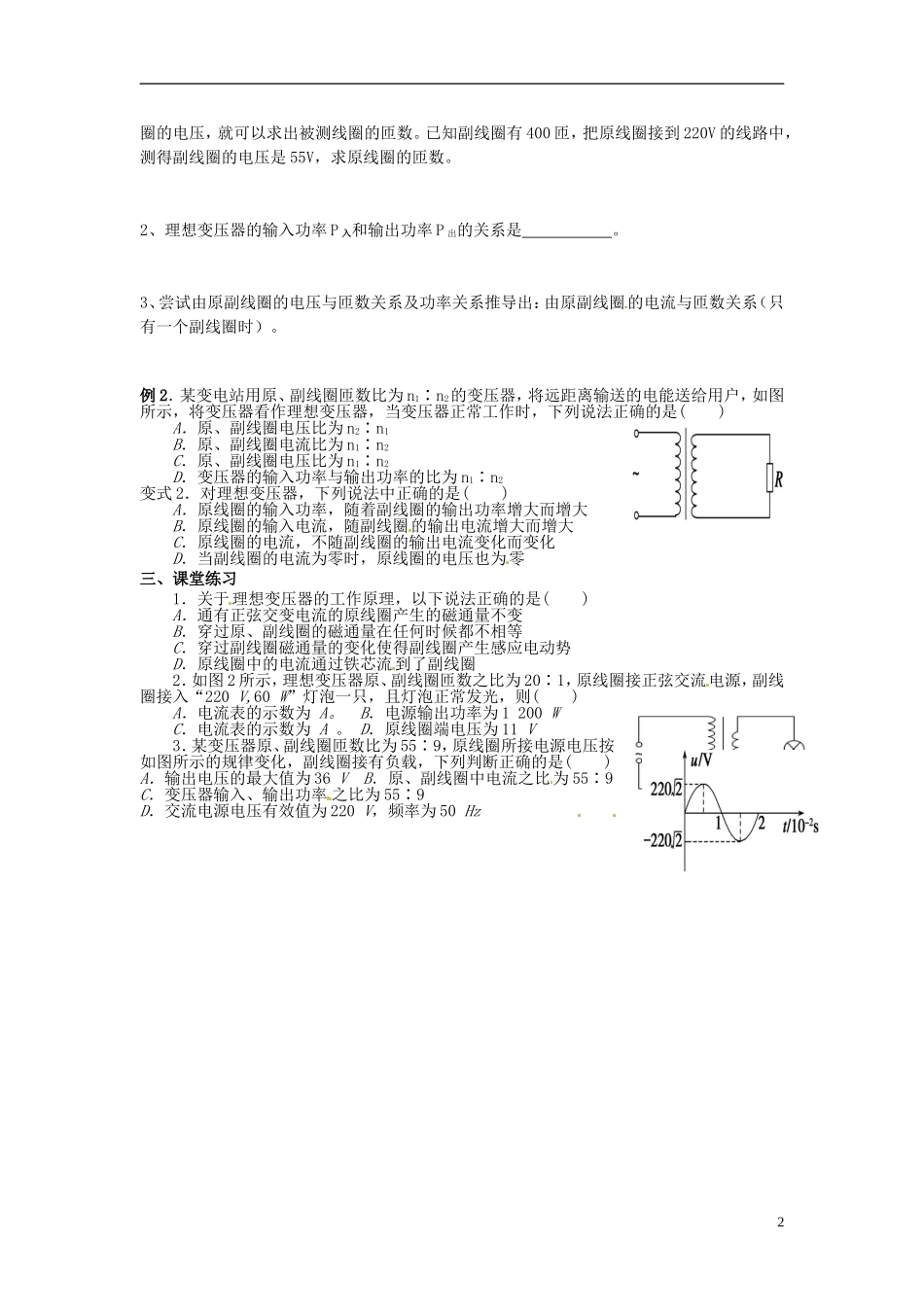

山东省菏泽一中高二物理选修 3-2 导学案：5.4 变压器（一）【学习要求】1.知道几种常见变压器的构造，理解变压器的工作原理。2.探究理想变压器的原、副线圈中电压与匝数关系，电流与匝数关系。3.了解变压器在生活中的应用。4.体会理想化模型在物理学研究中的重要性。一、变压器的原理【思考与讨论】 1.看课本 P41 图 5.4-1 把两个没有导线相连的 的线圈套在同一个闭合铁芯上，一个线圈连到交流电源的两端，另一个线圈连到小灯泡上。小灯泡可能发光吗？说出你的道理。 2.如果是接到直流电源的两端呢？为什么？【自学】预习 P41 并看图 5.4-2 1.知道变压器的结构： 2.变压器工作的基础是：3、变压器的能量哪些地方有损失？【思考】变压器线圈两端的电压与匝数的关系问题一 由于互感现象，没有漏磁，原、副线圈中具有相同的磁通量，磁通量的变化率有什么特点？问题二 根据法拉第电磁感定律，原线圈中的感应电动势 E1=_______，副线圈中的感应电动势 E2=___________问题三 由上面知：原副线圈中的感应电动势之比有什么关系？问题四 在实际中，我们往往不计原、副线圈的电阻，则原副线圈两端的电压分别为 U1=____, U2=_________，因此有=________问题五 理想变压器：电流通过变压器线圈时会发热，铁芯在交变磁场作用下也会发热（为什么？），变压器工作时有能量损失。没有能量损失的变压器叫____________,该式只适用于理想变压器二、理想变压器的规律：1、原副线圈的电压与匝数成 关系， 即 。 讨论：（1）若 n1>n2，则有 _________________这样的变压器叫______________ （2）若 n1
