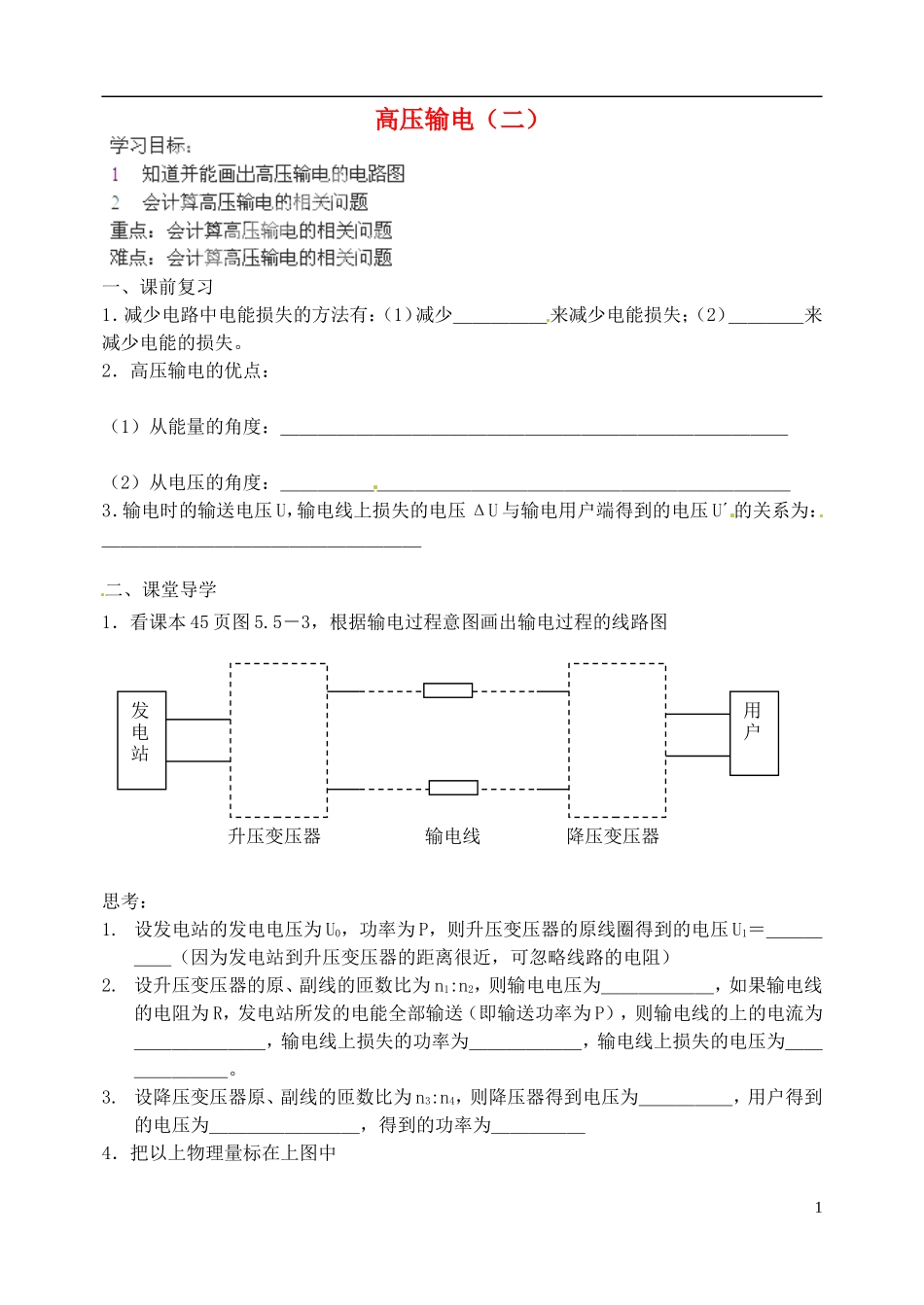

高压输电（二）一、课前复习1．减少电路中电能损失的方法有：（1）减少＿＿＿＿＿来减少电能损失；（2）＿＿＿＿来减少电能的损失。2．高压输电的优点：（1）从能量的角度：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（2）从电压的角度：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿3．输电时的输送电压 U，输电线上损失的电压 ΔU 与输电用户端得到的电压 U´的关系为：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿二、课堂导学1．看课本 45 页图 5.5－3，根据输电过程意图画出输电过程的线路图思考：1. 设发电站的发电电压为 U0，功率为 P，则升压变压器的原线圈得到的电压 U1＝＿＿＿＿＿（因为发电站到升压变压器的距离很近，可忽略线路的电阻）2. 设升压变压器的原、副线的匝数比为 n1:n2，则输电电压为＿＿＿＿＿＿，如果输电线的电阻为 R，发电站所发的电能全部输送（即输送功率为 P），则输电线的上的电流为＿＿＿＿＿＿＿，输电线上损失的功率为＿＿＿＿＿＿，输电线上损失的电压为＿＿＿＿＿＿＿。3. 设降压变压器原、副线的匝数比为 n3:n4，则降压器得到电压为＿＿＿＿＿，用户得到的电压为＿＿＿＿＿＿＿＿，得到的功率为＿＿＿＿＿4．把以上物理量标在上图中1发电站用户升压变压器降压变压器输电线例题 1：某水电站发电机的输出功率为 100KW，发电机的电压为 250V。通过升压变压器升压后向远处输电，输电线总电阻为 8Ω，在用户端用降压变器把电压降为 220V，要求在输电线上损失的功率控制为 5KW（即用户得到的功率为 95KW。1．画出输电过程的电路图，并把对应的物理量标在图上2．降压变压器输出的电流是多少？输电线上通过的电流是多少？3． 输电线上损失的电压是多少？升压变压器输出的电压是多少？4． 两个变压器的匝数比各应等于多少？2三、达标测试1．水电站向小山村输电，输送电功率为 50KW，若以 1100V 送电，线路上损失 10KW；若以3300V 送电，线路损失可降至 __________ KW．当用 3300V 送电时，为使电压降至我国规定的生活用电电压，不计线路损失，山村中降压变压器初次级线圈匝数比为 ____________．2．发电站通过升压变压器、输电导线和降压变压器把电能输送到用户，如果升压变压器和降压变压器都可视为理想变压器。（1）画出上述输电全过程的线路图。（2）若发电机的输出功率是 100 kW，输出电压是 250 V，升压变压器的原、副线圈的匝数比为 1∶25，求升压...
