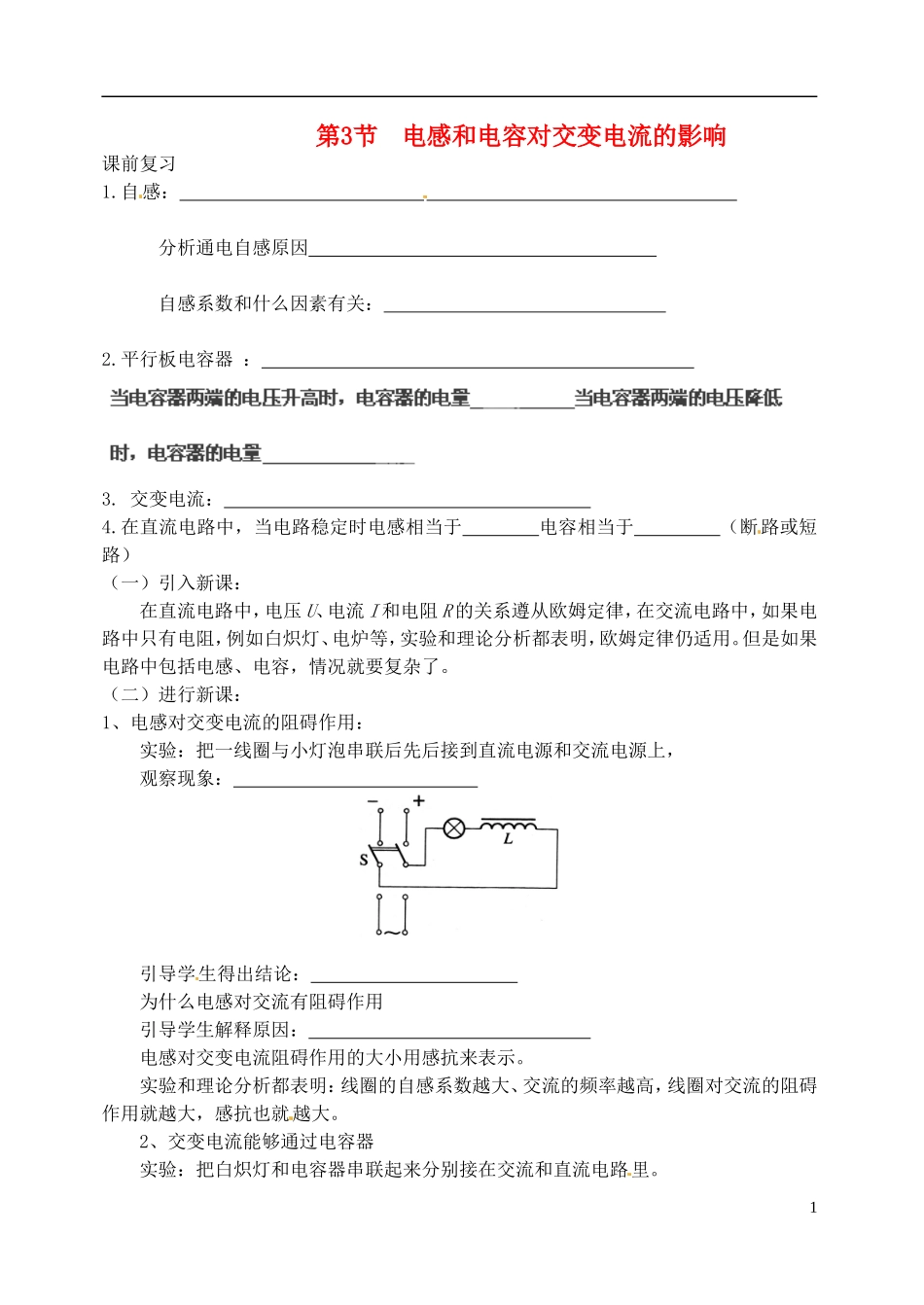

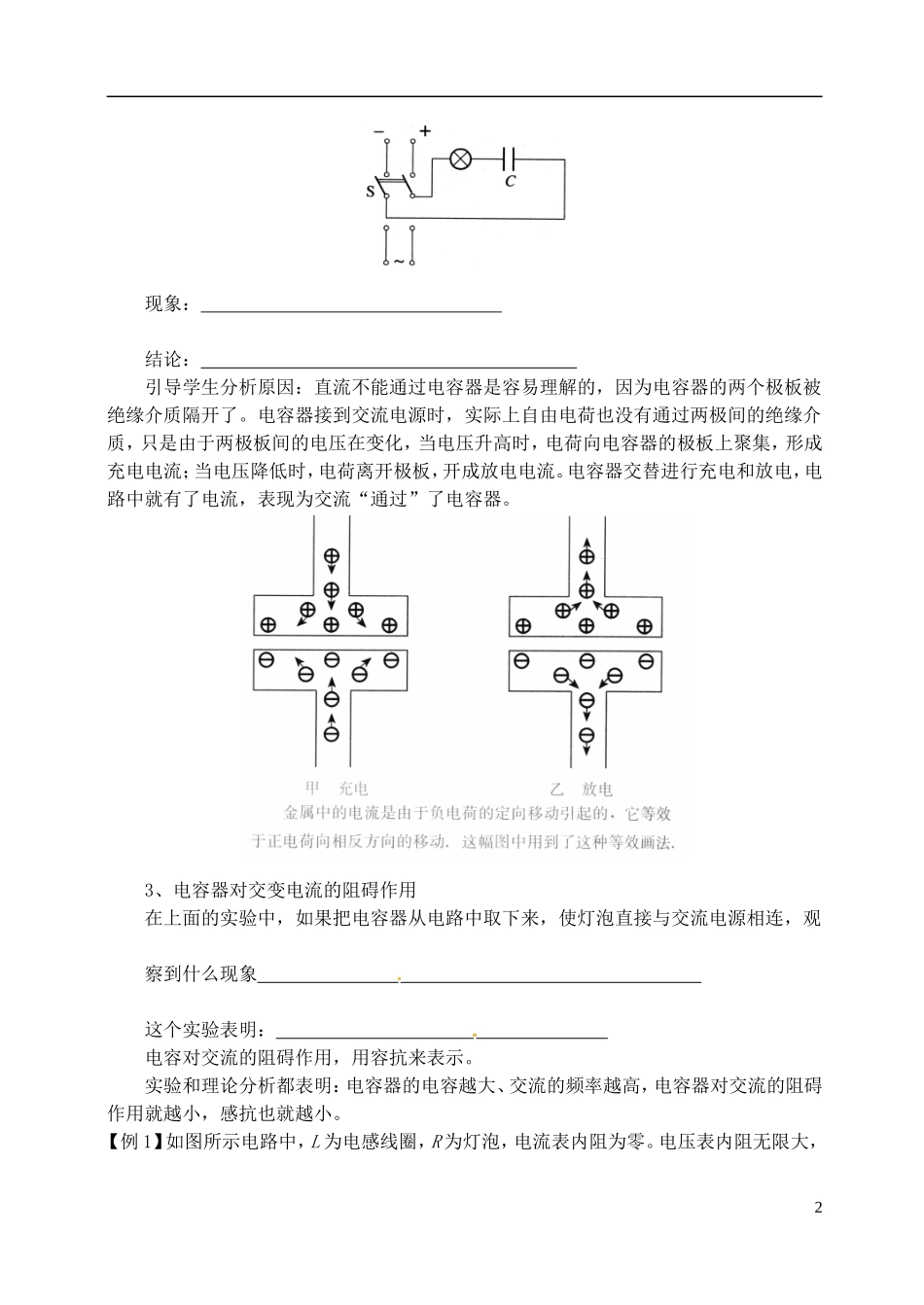

第3节电感和电容对交变电流的影响课前复习1.自感： 分析通电自感原因 自感系数和什么因素有关： 2.平行板电容器 ： 3. 交变电流： 4.在直流电路中，当电路稳定时电感相当于 电容相当于 （断路或短路）（一）引入新课：在直流电路中，电压 U、电流 I 和电阻 R 的关系遵从欧姆定律，在交流电路中，如果电路中只有电阻，例如白炽灯、电炉等，实验和理论分析都表明，欧姆定律仍适用。但是如果电路中包括电感、电容，情况就要复杂了。（二）进行新课：1、电感对交变电流的阻碍作用：实验：把一线圈与小灯泡串联后先后接到直流电源和交流电源上，观察现象： 引导学生得出结论： 为什么电感对交流有阻碍作用引导学生解释原因： 电感对交变电流阻碍作用的大小用感抗来表示。实验和理论分析都表明：线圈的自感系数越大、交流的频率越高，线圈对交流的阻碍作用就越大，感抗也就越大。2、交变电流能够通过电容器实验：把白炽灯和电容器串联起来分别接在交流和直流电路里。1现象： 结论： 引导学生分析原因：直流不能通过电容器是容易理解的，因为电容器的两个极板被绝缘介质隔开了。电容器接到交流电源时，实际上自由电荷也没有通过两极间的绝缘介质，只是由于两极板间的电压在变化，当电压升高时，电荷向电容器的极板上聚集，形成充电电流；当电压降低时，电荷离开极板，开成放电电流。电容器交替进行充电和放电，电路中就有了电流，表现为交流“通过”了电容器。3、电容器对交变电流的阻碍作用在上面的实验中，如果把电容器从电路中取下来，使灯泡直接与交流电源相连，观察到什么现象 这个实验表明： 电容对交流的阻碍作用，用容抗来表示。实验和理论分析都表明：电容器的电容越大、交流的频率越高，电容器对交流的阻碍作用就越小，感抗也就越小。【例 1】如图所示电路中，L 为电感线圈，R 为灯泡，电流表内阻为零。电压表内阻无限大，2交流电源的电压 u=2202sin10πt V。若保持电压的 有效值不变，只将电源频率改为25Hz，下列说法中正确的是 （ ）A．电流表示数增大B．电压表示数减小C．灯泡变暗D．灯泡变亮【例 2】关于低频扼流圈，下列说法正确的是 （ ） A．这种线圈的自感系数很小，对直流有很大的阻碍作用B．这种线圈的自感系数很大，对低频交流有很大的阻碍作用C．这种线圈的自感系数很大，对高频交流的阻碍作用比低频交流的阻碍作用更大D．这种线圈的自感系数很小，对高频交流的阻碍作用很大而对低频交流的阻碍作...
