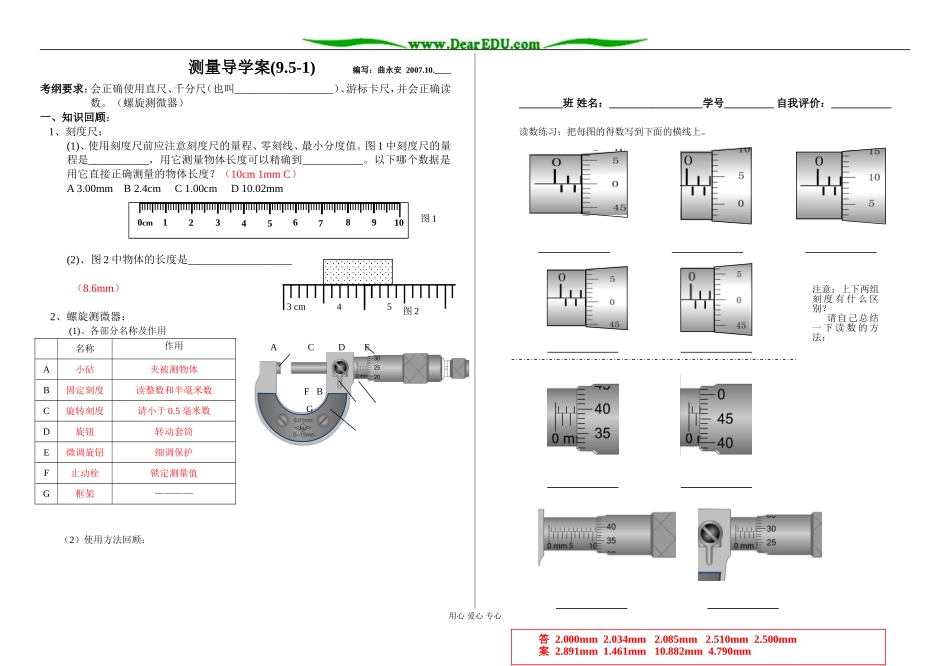

测量导学案(9.5-1) 编写：曲永安 2007.10.____考纲要求：会正确使用直尺、千分尺（也叫__________________）、游标卡尺，并会正确读数。（螺旋测微器）一、知识回顾：1、刻度尺：(1)、使用刻度尺前应注意刻度尺的量程、零刻线、最小分度值。图 1 中刻度尺的量程是___________，用它测量物体长度可以精确到___________。以下哪个数据是用它直接正确测量的物体长度？（10cm 1mm C）A 3.00mm B 2.4cm C 1.00cm D 10.02mm(2)、图 2 中物体的长度是___________________ （8.6mm）2、螺旋测微器： (1)、各部分名称及作用名称作用A小砧夹被测物体B固定刻度读整数和半毫米数C旋转刻度请小于 0.5 毫米数D旋钮转动套筒E微调旋钮细调保护F止动栓锁定测量值G框架————（2）使用方法回顾：________班 姓名：_________________学号_________ 自我评价：___________读数练习：把每图的得数写到下面的横线上。用心 爱心 专心3 cm 4 50cm12345678910图 1图 2 A C D E F B G注意：上下两组刻 度 有 什 么 区别？ 请自己总结一 下 读 数 的 方法：答 2.000mm 2.034mm 2.085mm 2.510mm 2.500mm案 2.891mm 1.461mm 10.882mm 4.790mm测量导学案(9.5-2) 编写：曲永安 2007.10.____二、游标卡尺：1、结构： 可以方便地测量外径、内径、深度。2、原理：游标卡尺有三种：10 分度、20 分度、50 分度，是根据游标尺上的总刻线长度区分的。以 10 分度为例看一下它的刻线原理。如图所示，当主尺和副尺的卡脚紧靠时，副尺上的零线对准主尺上的零线的每一小格为 1mm，，副尺上取 9mm 长度在刻尺上等分为 10 个格。即： 副尺每格长度＝ 主、副尺每格之差＝1mm－0.9mm=0.1mm （请同学们自己思考一下 20 分度和 50 分度的卡尺的刻线原理）________班 姓名：_________________学号_________ 自我评价：___________3、读数方法：游标卡尺的读数可分为四步： 第一步：看游标尺总刻度确定精确定度（10 分度、20 分度、50 分度的精确度见表）第二步：看游标尺零线，读出整数； 第三步：看游标尺与主尺对齐线读出小数（不要估读）； 第四步：将上面的整数和小数两部分相加，即得总长度。4、读数练习：在图下的横线上填上正确的读数。（1）、 _________________ ____________ __________（2）、 __________________请同学们把下面的主尺和游标尺剪下来，练习读数，祝你快速进步！用心 爱心 专心卡尺分类主尺最小刻度（mm）游标刻度总长(mm)精确度(mm)10 分度190．120 分度1190．0550 分度1490．02读数练习答案：（1）30.10mm 33.22mm 9.7mm (2) 10.920mm
