发电机定子绕组交流耐压试验方案

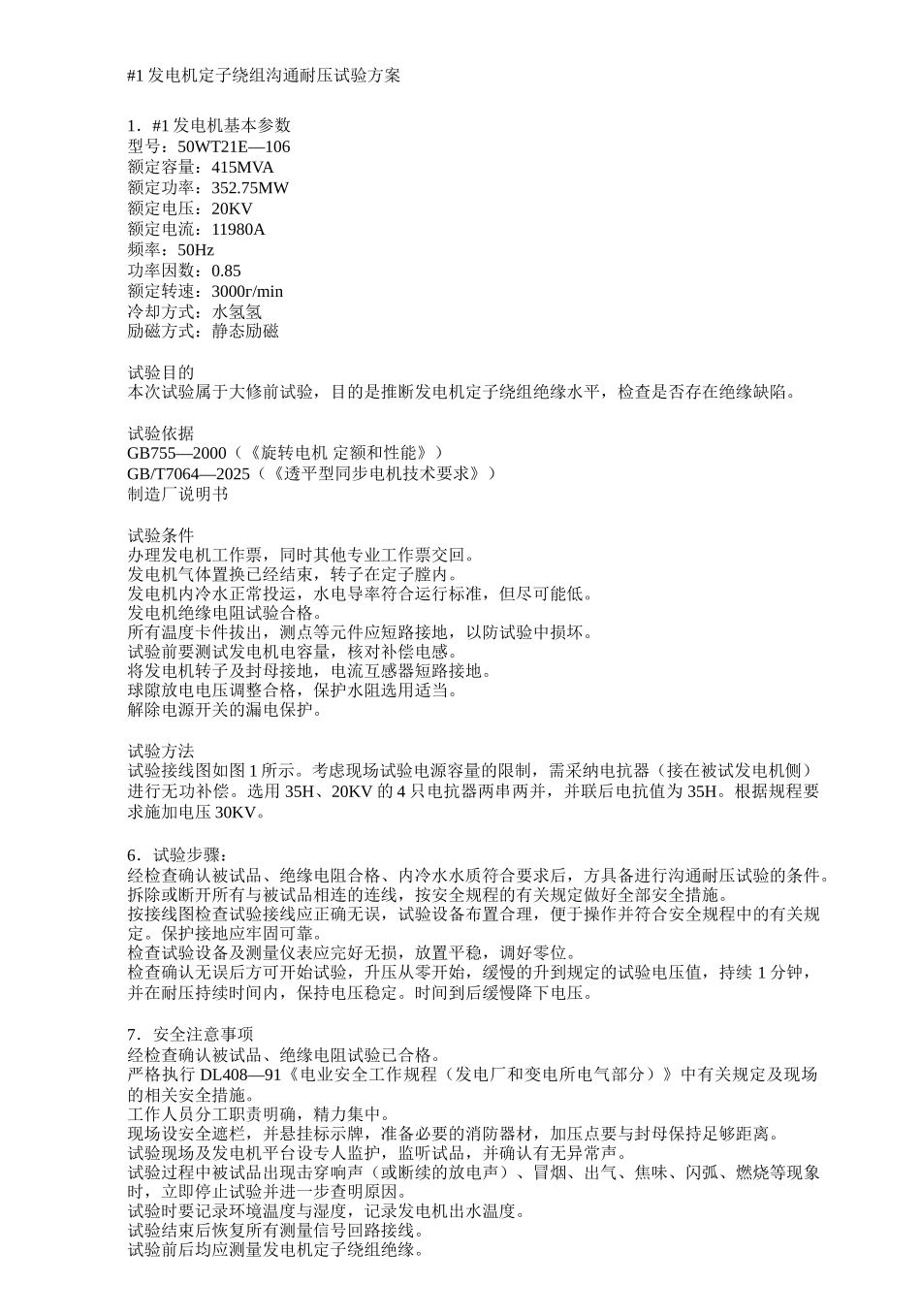

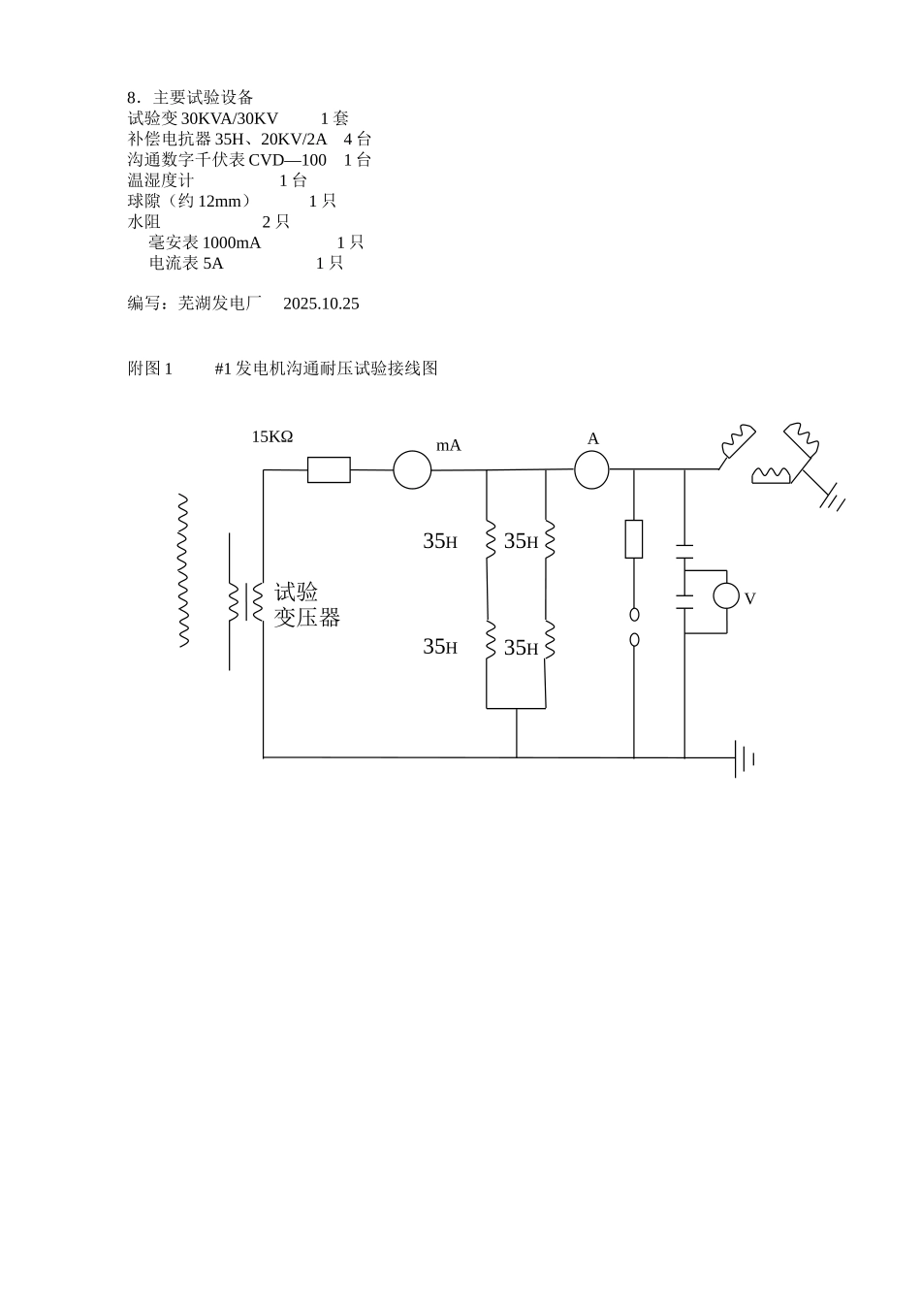

#1 发电机定子绕组沟通耐压试验方案1．#1 发电机基本参数型号：50WT21E—106额定容量：415MVA额定功率：352.75MW额定电压：20KV额定电流：11980A频率：50Hz功率因数：0.85额定转速：3000г/min冷却方式：水氢氢励磁方式：静态励磁试验目的本次试验属于大修前试验，目的是推断发电机定子绕组绝缘水平，检查是否存在绝缘缺陷。试验依据GB755—2000（《旋转电机 定额和性能》）GB/T7064—2025（《透平型同步电机技术要求》）制造厂说明书试验条件办理发电机工作票，同时其他专业工作票交回。发电机气体置换已经结束，转子在定子膛内。发电机内冷水正常投运，水电导率符合运行标准，但尽可能低。发电机绝缘电阻试验合格。所有温度卡件拔出，测点等元件应短路接地，以防试验中损坏。试验前要测试发电机电容量，核对补偿电感。将发电机转子及封母接地，电流互感器短路接地。球隙放电电压调整合格，保护水阻选用适当。解除电源开关的漏电保护。试验方法试验接线图如图 1 所示。考虑现场试验电源容量的限制，需采纳电抗器（接在被试发电机侧）进行无功补偿。选用 35H、20KV 的 4 只电抗器两串两并，并联后电抗值为 35H。根据规程要求施加电压 30KV。6．试验步骤： 经检查确认被试品、绝缘电阻合格、内冷水水质符合要求后，方具备进行沟通耐压试验的条件。拆除或断开所有与被试品相连的连线，按安全规程的有关规定做好全部安全措施。按接线图检查试验接线应正确无误，试验设备布置合理，便于操作并符合安全规程中的有关规定。保护接地应牢固可靠。检查试验设备及测量仪表应完好无损，放置平稳，调好零位。检查确认无误后方可开始试验，升压从零开始，缓慢的升到规定的试验电压值，持续 1 分钟，并在耐压持续时间内，保持电压稳定。时间到后缓慢降下电压。7．安全注意事项经检查确认被试品、绝缘电阻试验已合格。严格执行 DL408—91《电业安全工作规程（发电厂和变电所电气部分）》中有关规定及现场的相关安全措施。工作人员分工职责明确，精力集中。现场设安全遮栏，并悬挂标示牌，准备必要的消防器材，加压点要与封母保持足够距离。试验现场及发电机平台设专人监护，监听试品，并确认有无异常声。试验过程中被试品出现击穿响声（或断续的放电声）、冒烟、出气、焦味、闪弧、燃烧等现象时，立即停止试验并进一步查明原因。试验时要记录环境温度与湿度，记录发电机出水温度。试验结束后恢复所有测量信号回路接线。试验前后均应测量发电机定子...
