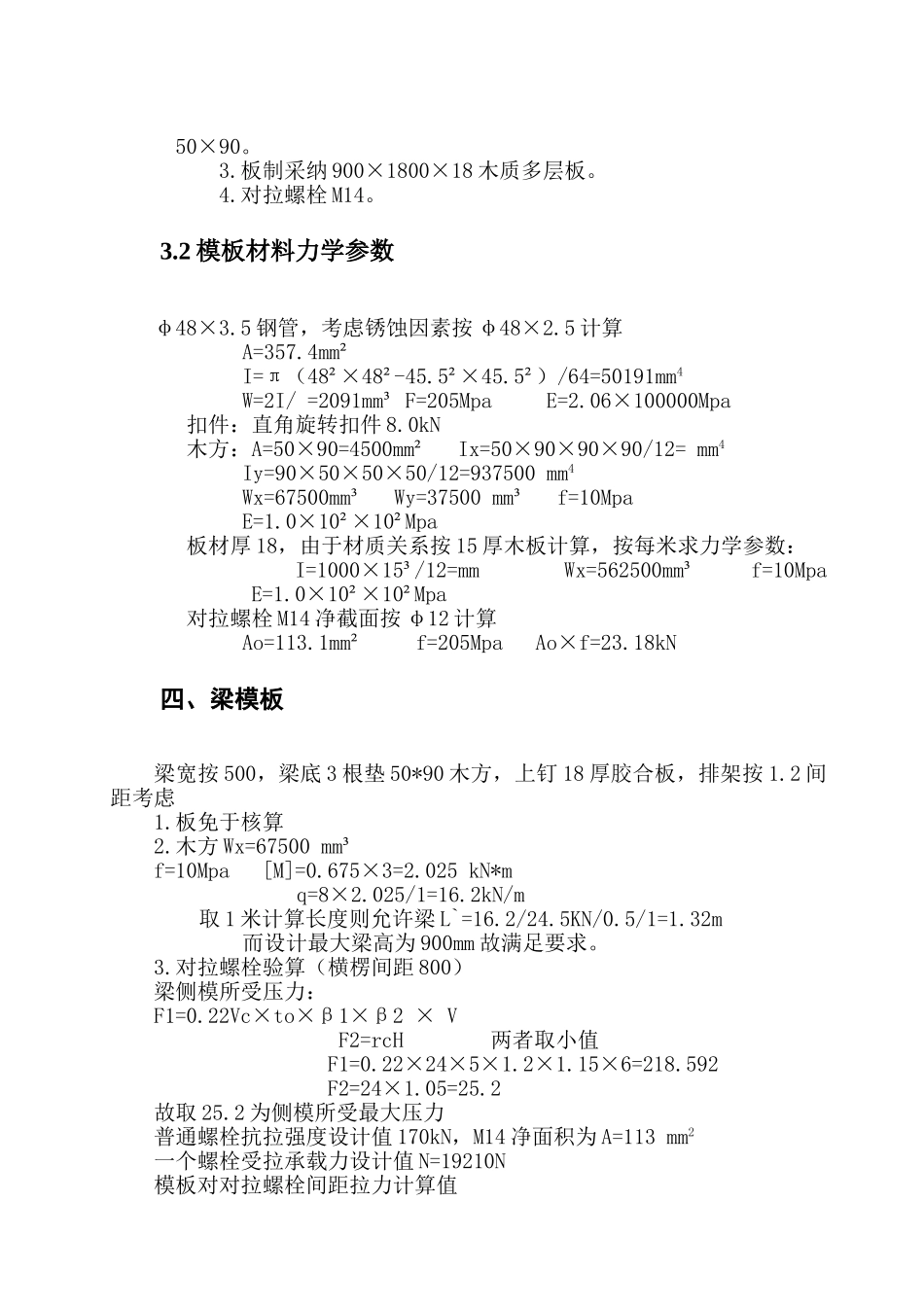

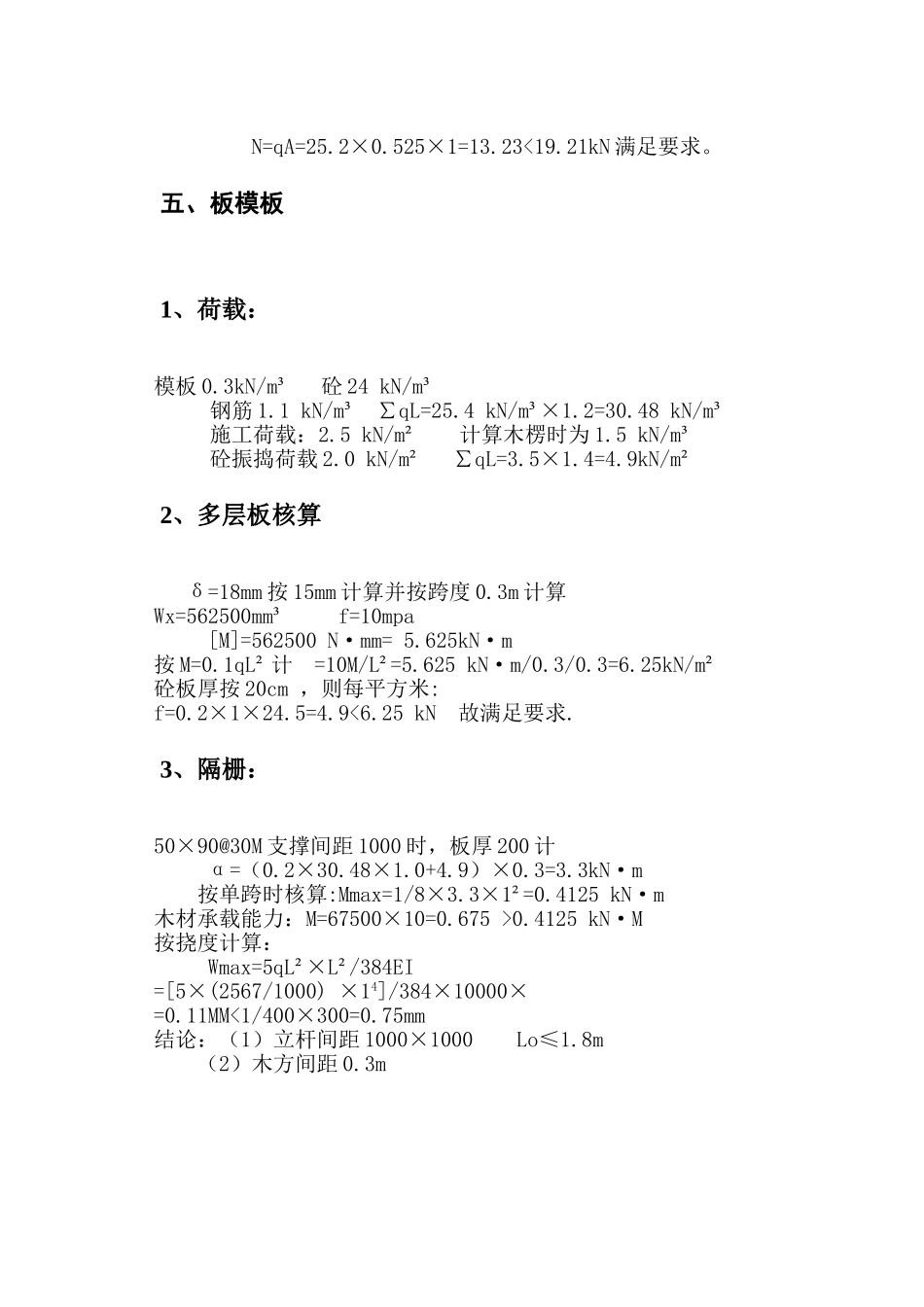

一、 工程概况及用电特点该工程为谯城区古城中心中学教学楼加固工程,,位于谯城区古城镇,该工程为墙体加固工程,加固面积为1672,新建面积为150,加固设计使用年限为40年,结构安全等级为二级,建筑物抗震设防类别原工程为丙类,现加固工程为乙类,抗震设防烈度为6度,耐火等级为二级。 二、模板支撑体系设计说明:;2.1 验算:立杆稳定性验算(取 1m² 计算面积)1.相关参数:扣件:直角,旋转扣件(抗滑)为 8.0KN钢管:φ48 t=3.5mm A=4.89cm²2.按不组合风荷载时:N/φA≤f其中 N:模板支架立杆轴向力设计值;N=1.2∑NGK +1.4∑ NGK(1) 按最高梁 900 考虑,其中∑NGK——模板及支架自重、新浇砼自重、钢筋自重轴向力的总和∑ NGK =0.9+24×1×0.9+1.5=24kN∑NGK——施工荷载及振捣荷载轴向力总和∑NGK =1.0+2.0=3.0kN则 N=1.2∑ NGK +1.4∑ NGK =1.2×24+1.4×3=34 kNφ——轴心受压构件稳定系数,应根据长细比入值表求得λ=l/i=1.8÷(1.58×10-2)=113.92查表得 φ=0.489N/φ×A=(34×103)÷(0. 489×4.89×10-4)=1.42*108
