江苏省姜堰市张甸中学2012届高三物理一轮复习 7.2 串并联电路 电表的改装教学案+同步作业

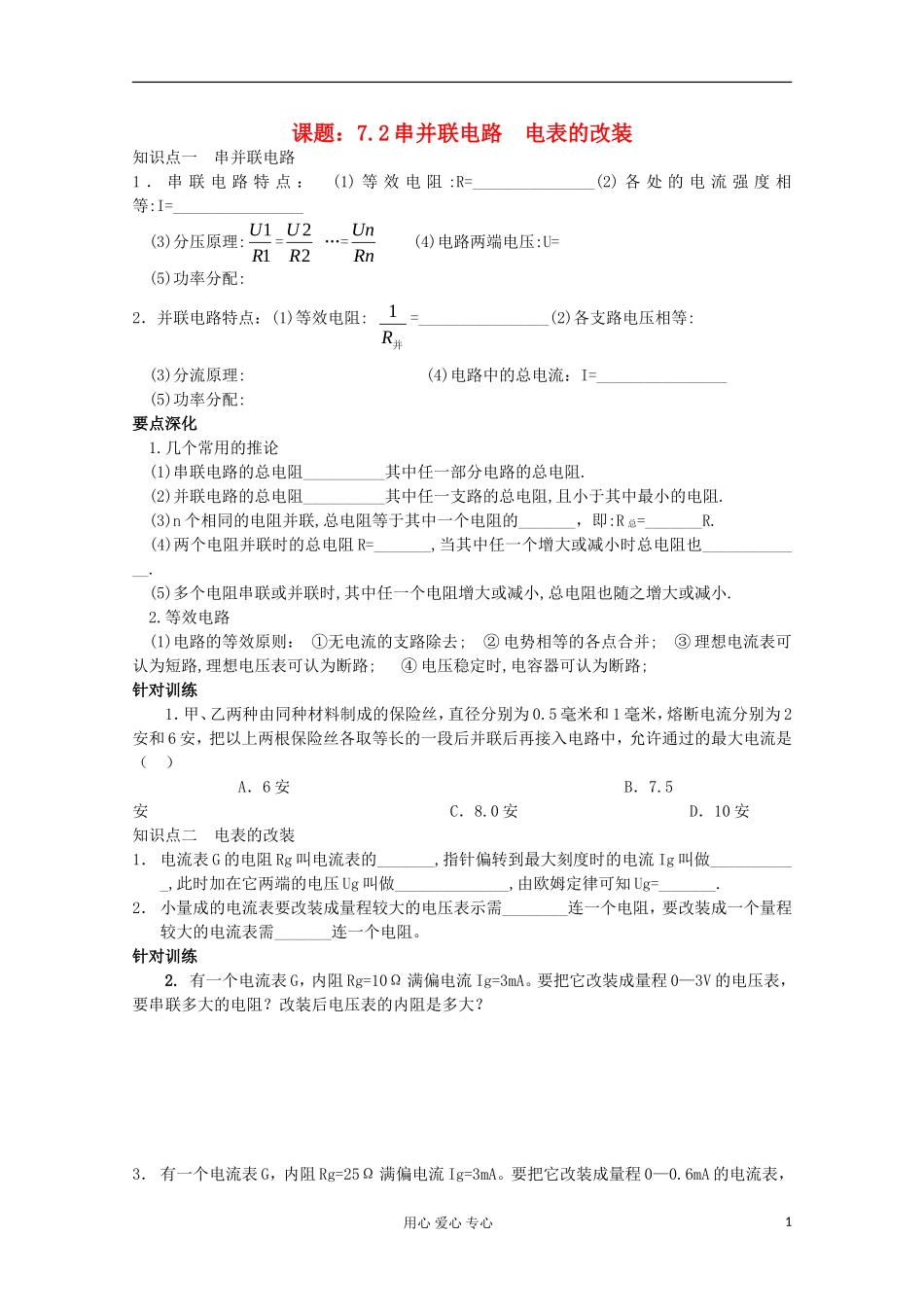

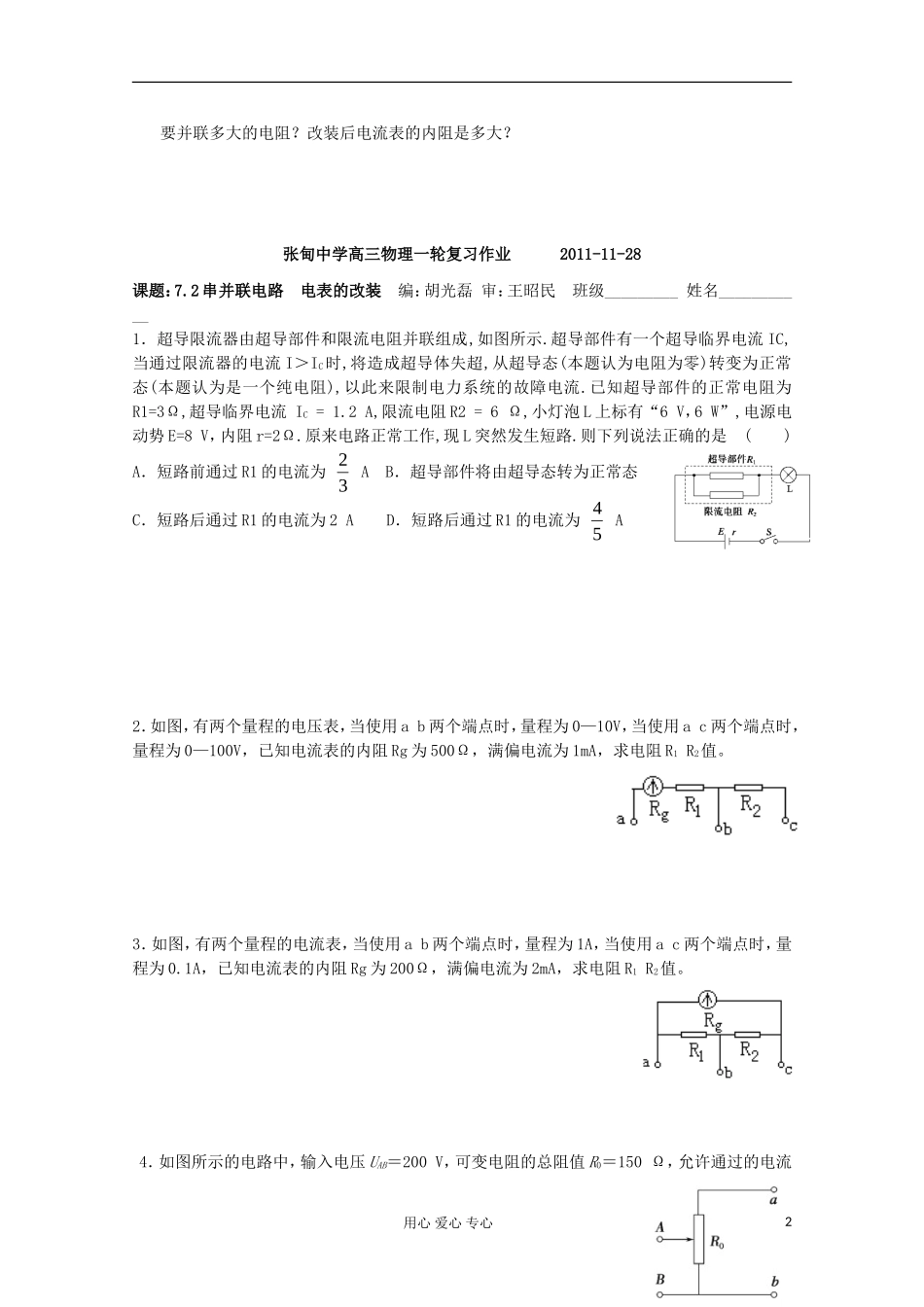

课题：7.2 串并联电路 电表的改装知识点一 串并联电路1 ． 串 联 电 路 特 点 ： (1) 等 效 电 阻 :R=_______________(2) 各 处 的 电 流 强 度 相等:I=________________ (3)分压原理:11RU=22RU …= RnUn (4)电路两端电压:U= (5)功率分配:2．并联电路特点：(1)等效电阻: 并R1 =________________(2)各支路电压相等: (3)分流原理: (4)电路中的总电流：I=________________(5)功率分配:要点深化1.几个常用的推论 (1)串联电路的总电阻__________其中任一部分电路的总电阻. (2)并联电路的总电阻__________其中任一支路的总电阻,且小于其中最小的电阻. (3)n 个相同的电阻并联,总电阻等于其中一个电阻的_______，即:R 总=_______R. (4)两个电阻并联时的总电阻 R=_______,当其中任一个增大或减小时总电阻也_____________.(5)多个电阻串联或并联时,其中任一个电阻增大或减小,总电阻也随之增大或减小.2.等效电路 (1)电路的等效原则： ①无电流的支路除去; ② 电势相等的各点合并; ③ 理想电流表可认为短路,理想电压表可认为断路; ④ 电压稳定时,电容器可认为断路;针对训练1．甲、乙两种由同种材料制成的保险丝，直径分别为 0.5 毫米和 1 毫米，熔断电流分别为 2安和 6 安，把以上两根保险丝各取等长的一段后并联后再接入电路中，允许通过的最大电流是（ ） A．6 安 B．7.5安 C．8.0 安 D．10 安知识点二 电表的改装1． 电流表 G 的电阻 Rg 叫电流表的_______,指针偏转到最大刻度时的电流 Ig 叫做___________,此时加在它两端的电压 Ug 叫做______________,由欧姆定律可知 Ug=_______.2． 小量成的电流表要改装成量程较大的电压表示需________连一个电阻，要改装成一个量程较大的电流表需_______连一个电阻。针对训练2. 有一个电流表 G，内阻 Rg=10Ω 满偏电流 Ig=3mA。要把它改装成量程 0—3V 的电压表，要串联多大的电阻？改装后电压表的内阻是多大？ 3． 有一个电流表 G，内阻 Rg=25Ω 满偏电流 Ig=3mA。要把它改装成量程 0—0.6mA 的电流表， 用心 爱心 专心1要并联多大的电阻？改装后电流表的内阻是多大？ 张甸中学高三物理一轮复习作业 2011-11-28课题：7.2 串并联电路 电表的改装 编：胡光磊 审：王昭民 班级_________ 姓名___________1．超导限流器由超导部件和限流电阻并联组成,如图所示.超导部件有一个超导临界电流 IC,当通过限流器的电流 ...
