江苏省姜堰市张甸中学2012届高三物理一轮复习 7.4 闭合电路的欧姆定律教学案+同步作业

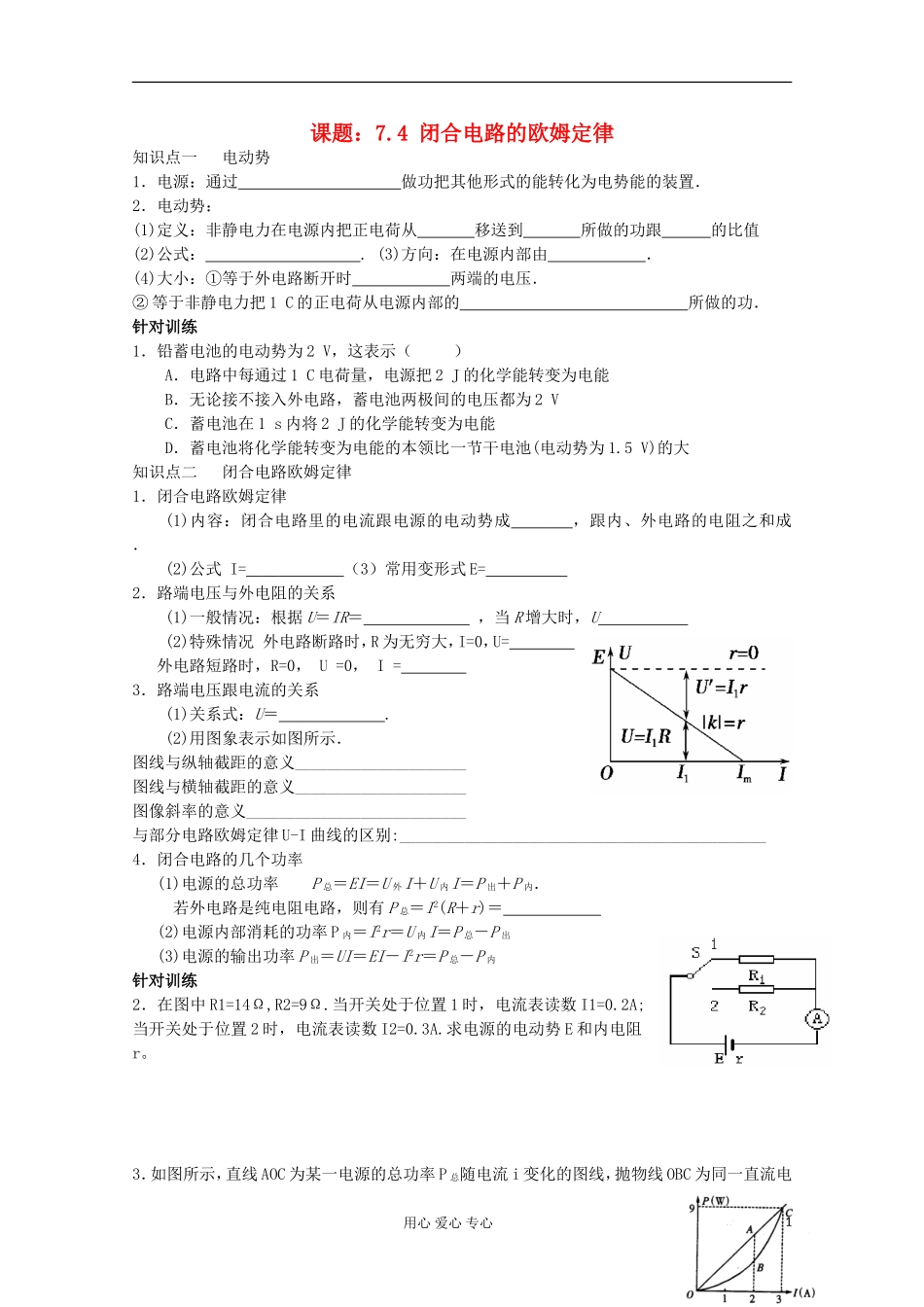

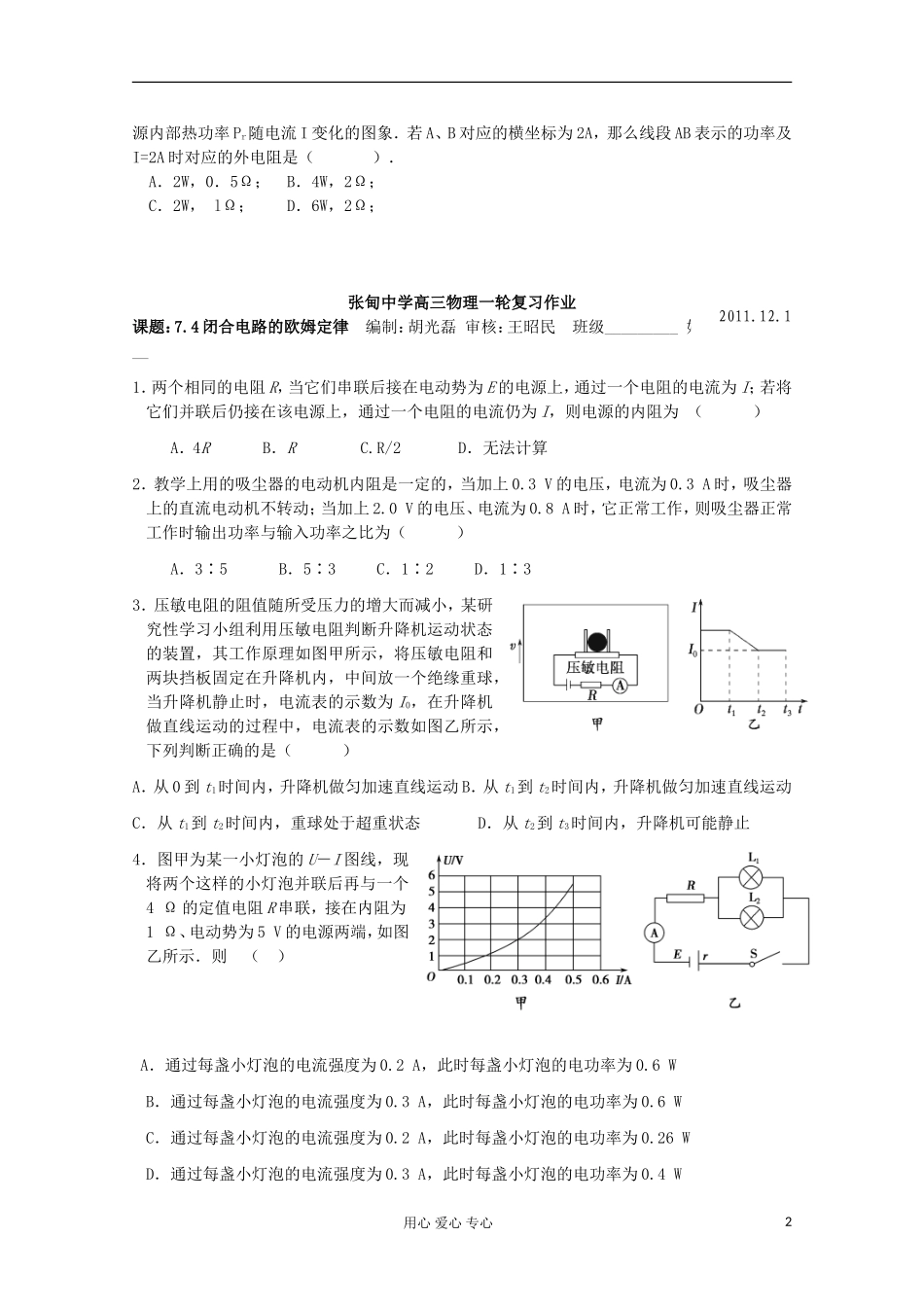

课题：7.4 闭合电路的欧姆定律知识点一 电动势1．电源：通过 做功把其他形式的能转化为电势能的装置．2．电动势：(1)定义：非静电力在电源内把正电荷从 移送到 所做的功跟 的比值(2)公式： . (3)方向：在电源内部由 ．(4)大小：①等于外电路断开时 两端的电压．② 等于非静电力把 1 C 的正电荷从电源内部的 所做的功．针对训练1．铅蓄电池的电动势为 2 V，这表示（ ）A．电路中每通过 1 C 电荷量，电源把 2 J 的化学能转变为电能B．无论接不接入外电路，蓄电池两极间的电压都为 2 VC．蓄电池在 1 s 内将 2 J 的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池(电动势为 1.5 V)的大 知识点二 闭合电路欧姆定律1．闭合电路欧姆定律(1)内容：闭合电路里的电流跟电源的电动势成 ，跟内、外电路的电阻之和成 ． (2)公式 I= （3）常用变形式 E= 2．路端电压与外电阻的关系(1)一般情况：根据 U＝IR＝ ，当 R 增大时，U (2)特殊情况 外电路断路时，R 为无穷大，I=0，U= 外电路短路时，R=0， U =0， I = 3．路端电压跟电流的关系(1)关系式：U＝ . (2)用图象表示如图所示．图线与纵轴截距的意义_____________________图线与横轴截距的意义_____________________图像斜率的意义___________________________与部分电路欧姆定律 U-I 曲线的区别:_____________________________________________4．闭合电路的几个功率 (1)电源的总功率 P 总＝EI＝U 外I＋U 内I＝P 出＋P 内． 若外电路是纯电阻电路，则有 P 总＝I2(R＋r)＝ (2)电源内部消耗的功率 P 内＝I2r＝U 内I＝P 总－P 出 (3)电源的输出功率 P 出＝UI＝EI－I2r＝P 总－P 内针对训练2．在图中 R1=14Ω,R2=9Ω.当开关处于位置 1 时，电流表读数 I1=0.2A;当开关处于位置 2 时，电流表读数 I2=0.3A.求电源的电动势 E 和内电阻r。3．如图所示，直线 AOC 为某一电源的总功率 P 总随电流 i 变化的图线，抛物线 OBC 为同一直流电用心 爱心 专心1源内部热功率 Pr随电流 I 变化的图象．若 A、B 对应的横坐标为 2A，那么线段 AB 表示的功率及I=2A 时对应的外电阻是（ ）． A．2W，0．5Ω； B．4W，2Ω；C．2W， lΩ； D．6W，2Ω；张甸中学高三物理一轮复习作业课题：7.4 闭合电路的欧姆定律 编制：胡光磊 审核：王昭民 班级_________ 姓名___________1．两个相同的电阻 R，...
