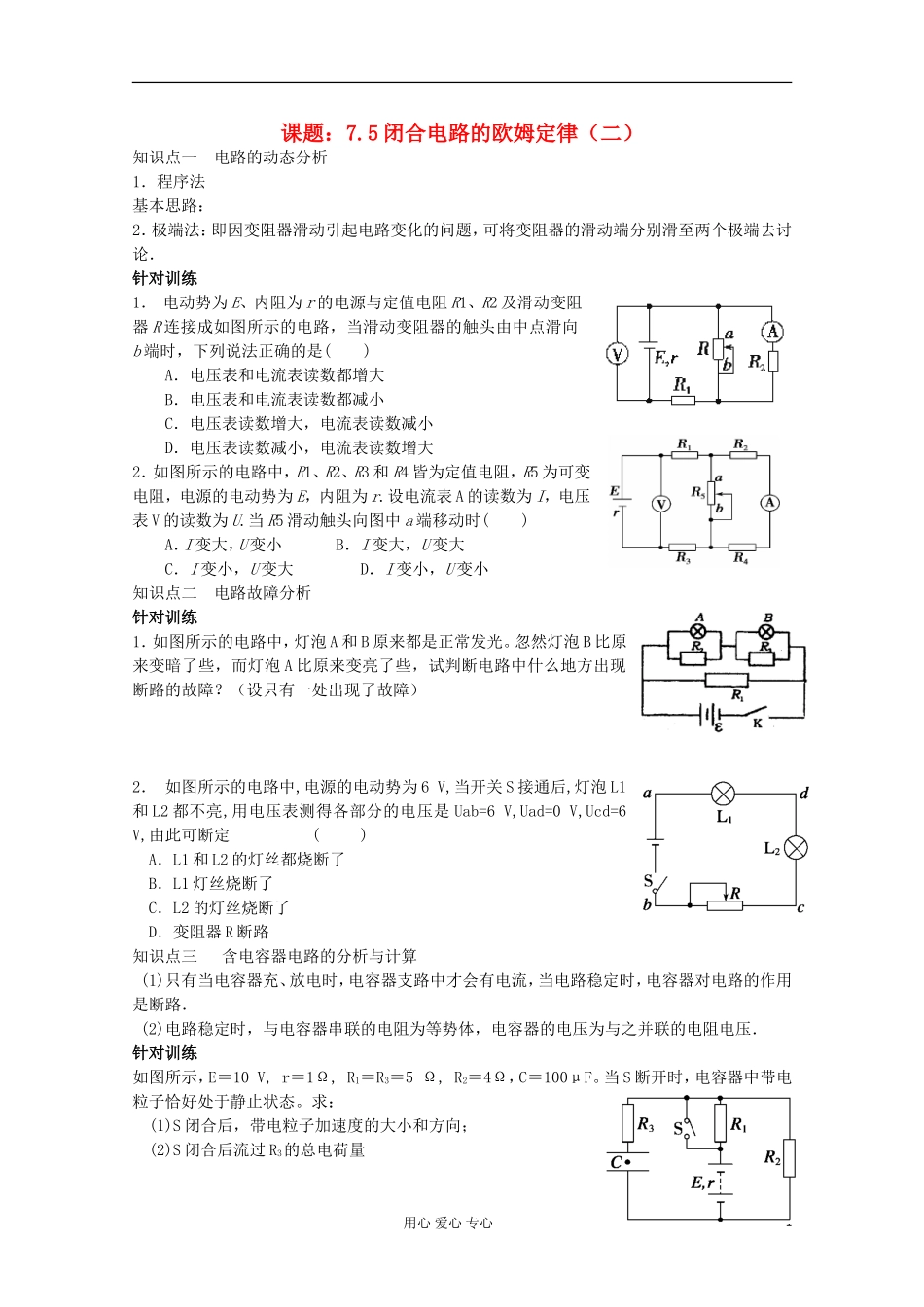

课题：7.5 闭合电路的欧姆定律（二）知识点一 电路的动态分析1．程序法基本思路：2．极端法：即因变阻器滑动引起电路变化的问题，可将变阻器的滑动端分别滑至两个极端去讨论．针对训练1． 电动势为 E、内阻为 r 的电源与定值电阻 R1、R2 及滑动变阻器 R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是( ) A．电压表和电流表读数都增大B．电压表和电流表读数都减小 C．电压表读数增大，电流表读数减小 D．电压表读数减小，电流表读数增大 2．如图所示的电路中，R1、R2、R3 和 R4 皆为定值电阻，R5 为可变电阻，电源的电动势为 E，内阻为 r.设电流表 A 的读数为 I，电压表 V 的读数为 U.当 R5 滑动触头向图中 a 端移动时( )A．I 变大，U 变小 B．I 变大，U 变大C．I 变小，U 变大 D．I 变小，U 变小知识点二 电路故障分析针对训练1．如图所示的电路中，灯泡 A 和 B 原来都是正常发光。忽然灯泡 B 比原来变暗了些，而灯泡 A 比原来变亮了些，试判断电路中什么地方出现断路的故障？（设只有一处出现了故障）2． 如图所示的电路中,电源的电动势为 6 V,当开关 S 接通后,灯泡 L1和 L2 都不亮,用电压表测得各部分的电压是 Uab=6 V,Uad=0 V,Ucd=6 V,由此可断定 ( )A．L1 和 L2 的灯丝都烧断了B．L1 灯丝烧断了C．L2 的灯丝烧断了D．变阻器 R 断路知识点三 含电容器电路的分析与计算 (1)只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器对电路的作用是断路．(2)电路稳定时，与电容器串联的电阻为等势体，电容器的电压为与之并联的电阻电压． 针对训练如图所示，E＝10 V, r＝1Ω, R1＝R3＝5 Ω, R2＝4Ω，C＝100μF。当 S 断开时，电容器中带电粒子恰好处于静止状态。求：(1)S 闭合后，带电粒子加速度的大小和方向；(2)S 闭合后流过 R3的总电荷量用心 爱心 专心1张甸中学高三物理一轮复习作业课题：7.5 闭合电路的欧姆定律（二） 编：胡光磊 审：王昭民 班级_________ 姓名___________1．如图所示，电源电动势为 E，内电阻为 r，平行板电容器两金属板水平放置，S 闭合后，两板间恰好有一质量为 m、电荷量为 q 的油滴处于静止状态，G 为灵敏电流计．以下说法正确的是（ ）A．若滑动变阻器滑动触头向上移动，则油滴仍然静止，G 中有a→b 的电流B．若滑动变阻器滑动触头向下移动，则油滴向下加速...
