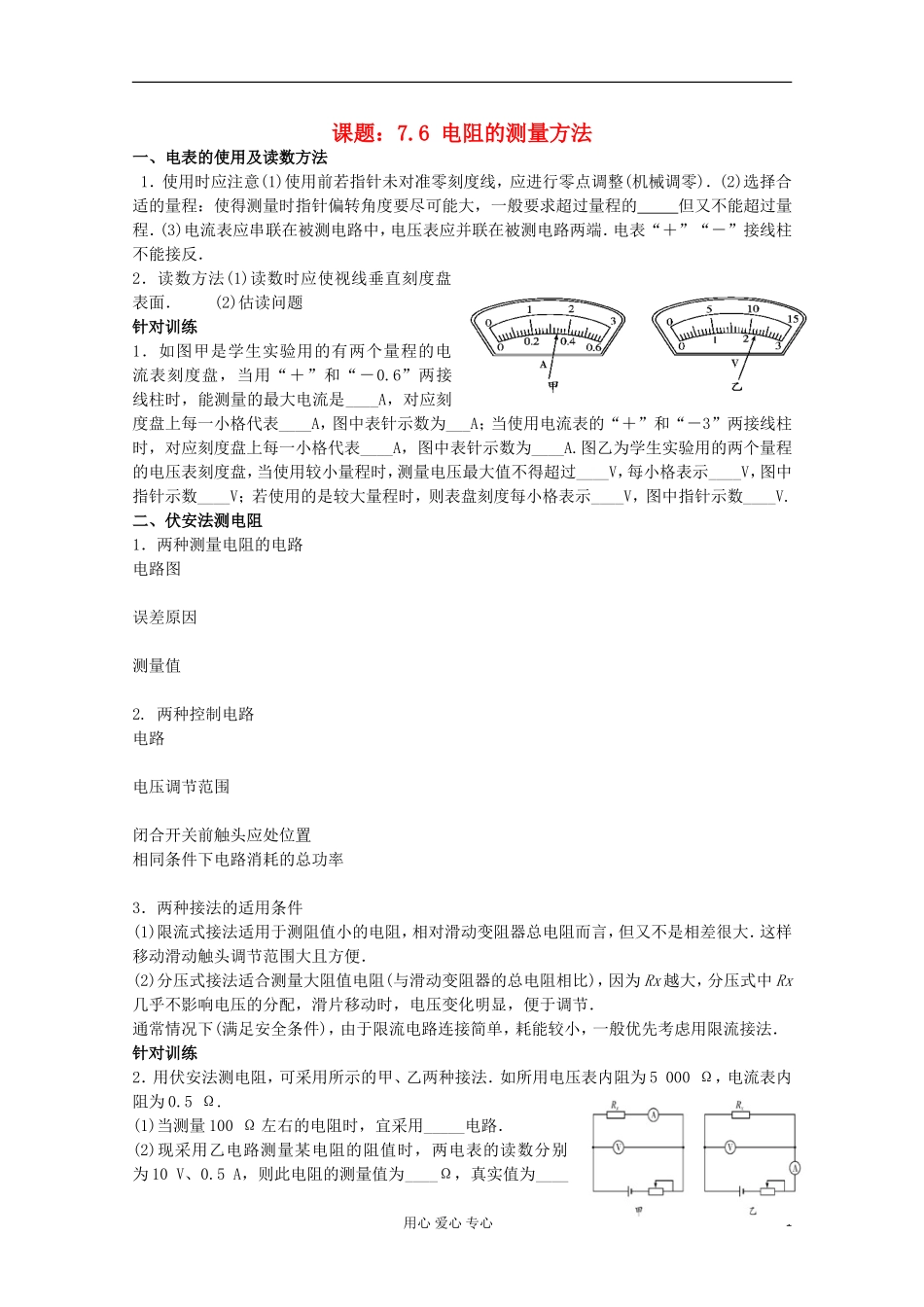

课题：7.6 电阻的测量方法一、电表的使用及读数方法 1．使用时应注意(1)使用前若指针未对准零刻度线，应进行零点调整(机械调零)．(2)选择合适的量程：使得测量时指针偏转角度要尽可能大，一般要求超过量程的 但又不能超过量程．(3)电流表应串联在被测电路中，电压表应并联在被测电路两端．电表“＋”“－”接线柱不能接反． 2．读数方法(1)读数时应使视线垂直刻度盘表面． (2)估读问题针对训练1．如图甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测量的最大电流是____A，对应刻度盘上每一小格代表____A，图中表针示数为___A；当使用电流表的“＋”和“－3”两接线柱时，对应刻度盘上每一小格代表____A，图中表针示数为____A.图乙为学生实验用的两个量程的电压表刻度盘，当使用较小量程时，测量电压最大值不得超过____V，每小格表示____V，图中指针示数____V；若使用的是较大量程时，则表盘刻度每小格表示____V，图中指针示数____V.二、伏安法测电阻1．两种测量电阻的电路 电路图误差原因测量值2. 两种控制电路 电路电压调节范围闭合开关前触头应处位置相同条件下电路消耗的总功率3．两种接法的适用条件 (1)限流式接法适用于测阻值小的电阻，相对滑动变阻器总电阻而言，但又不是相差很大．这样移动滑动触头调节范围大且方便．(2)分压式接法适合测量大阻值电阻(与滑动变阻器的总电阻相比)，因为 Rx 越大，分压式中 Rx几乎不影响电压的分配，滑片移动时，电压变化明显，便于调节．通常情况下(满足安全条件)，由于限流电路连接简单，耗能较小，一般优先考虑用限流接法． 针对训练2．用伏安法测电阻，可采用所示的甲、乙两种接法．如所用电压表内阻为 5 000 Ω，电流表内阻为 0.5 Ω.(1)当测量 100 Ω 左右的电阻时，宜采用_____电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为 10 V、0.5 A，则此电阻的测量值为____Ω，真实值为____用心 爱心 专心1_Ω. 3．用伏安法测金属电阻 Rx(约为 5 Ω)的值，已知电流表内阻为 1 Ω，量程为 0.6 A，电压表内阻为几千欧，量程为 3 V，电源电动势为 9 V，滑动变阻器的阻值为 0～6 Ω，额定电流为 5 A，试画出测量 Rx 的原理图．张甸中学高三物理一轮复习作业课题：7.6 电阻的测量方法 编制：胡光磊 审核：王昭民 班级_________ 姓名___________1．某电阻额定电压为 3 V(阻值大约为 10 Ω)．为测量其阻值，...
