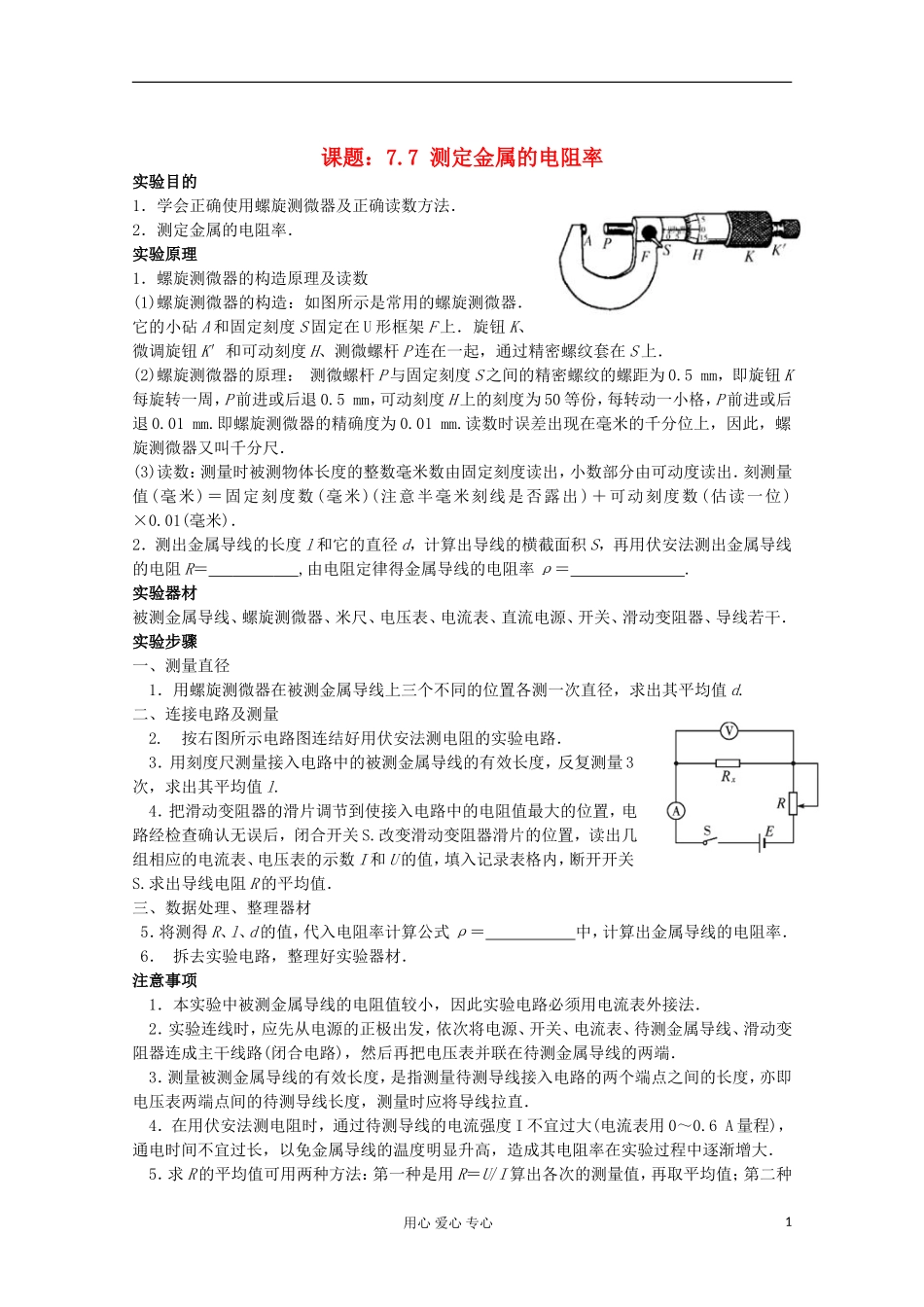

课题：7.7 测定金属的电阻率实验目的1．学会正确使用螺旋测微器及正确读数方法．2．测定金属的电阻率．实验原理1．螺旋测微器的构造原理及读数(1)螺旋测微器的构造：如图所示是常用的螺旋测微器．它的小砧 A 和固定刻度 S 固定在 U 形框架 F 上．旋钮 K、微调旋钮 K′和可动刻度 H、测微螺杆 P 连在一起，通过精密螺纹套在 S 上．(2)螺旋测微器的原理： 测微螺杆 P 与固定刻度 S 之间的精密螺纹的螺距为 0.5 mm，即旋钮 K每旋转一周，P 前进或后退 0.5 mm，可动刻度 H 上的刻度为 50 等份，每转动一小格，P 前进或后退 0.01 mm.即螺旋测微器的精确度为 0.01 mm.读数时误差出现在毫米的千分位上，因此，螺旋测微器又叫千分尺．(3)读数：测量时被测物体长度的整数毫米数由固定刻度读出，小数部分由可动度读出．刻测量值(毫米)＝固定刻度数(毫米)(注意半毫米刻线是否露出 )＋可动刻度数(估读一位)×0.01(毫米)．2．测出金属导线的长度 l 和它的直径 d，计算出导线的横截面积 S，再用伏安法测出金属导线的电阻 R＝ ,由电阻定律得金属导线的电阻率 ρ＝ .实验器材被测金属导线、螺旋测微器、米尺、电压表、电流表、直流电源、开关、滑动变阻器、导线若干．实验步骤一、测量直径1．用螺旋测微器在被测金属导线上三个不同的位置各测一次直径，求出其平均值 d.二、连接电路及测量 2. 按右图所示电路图连结好用伏安法测电阻的实验电路． 3．用刻度尺测量接入电路中的被测金属导线的有效长度，反复测量 3次，求出其平均值 l. 4．把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关 S.改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数 I 和 U 的值，填入记录表格内，断开开关S.求出导线电阻 R 的平均值．三、数据处理、整理器材 5．将测得 R、l、d 的值，代入电阻率计算公式 ρ＝ 中，计算出金属导线的电阻率． 6． 拆去实验电路，整理好实验器材．注意事项 1．本实验中被测金属导线的电阻值较小，因此实验电路必须用电流表外接法． 2．实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在待测金属导线的两端．3．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两端点间的待测导线长度，测量时应将导线...
