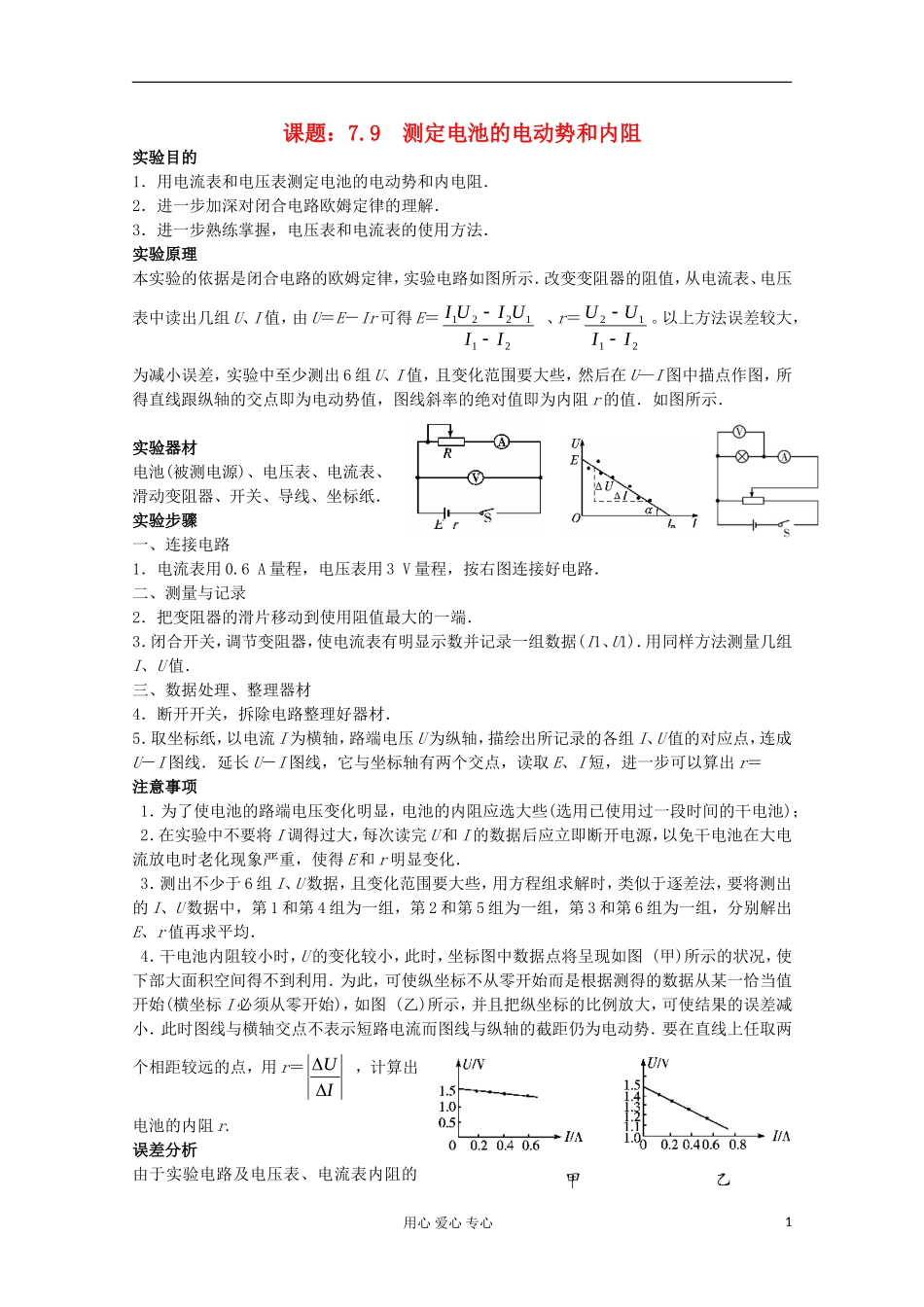

课题：7.9 测定电池的电动势和内阻实验目的1．用电流表和电压表测定电池的电动势和内电阻．2．进一步加深对闭合电路欧姆定律的理解． 3．进一步熟练掌握，电压表和电流表的使用方法．实验原理本实验的依据是闭合电路的欧姆定律，实验电路如图所示．改变变阻器的阻值，从电流表、电压表中读出几组 U、I 值，由 U＝E－Ir 可得 E＝211221IIUIUI 、r＝2112IIUU。以上方法误差较大，为减小误差，实验中至少测出 6 组 U、I 值，且变化范围要大些，然后在 U—I 图中描点作图，所得直线跟纵轴的交点即为电动势值，图线斜率的绝对值即为内阻 r 的值．如图所示． 实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸．实验步骤一、连接电路1．电流表用 0.6 A 量程，电压表用 3 V 量程，按右图连接好电路．二、测量与记录2．把变阻器的滑片移动到使用阻值最大的一端．3．闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1、U1)．用同样方法测量几组I、U 值．三、数据处理、整理器材4．断开开关，拆除电路整理好器材．5．取坐标纸，以电流 I 为横轴，路端电压 U 为纵轴，描绘出所记录的各组 I、U 值的对应点，连成U－I 图线．延长 U－I 图线，它与坐标轴有两个交点，读取 E、I 短，进一步可以算出 r＝ 注意事项1．为了使电池的路端电压变化明显，电池的内阻应选大些(选用已使用过一段时间的干电池)；2．在实验中不要将 I 调得过大，每次读完 U 和 I 的数据后应立即断开电源，以免干电池在大电流放电时老化现象严重，使得 E 和 r 明显变化．3．测出不少于 6 组 I、U 数据，且变化范围要大些，用方程组求解时，类似于逐差法，要将测出的 I、U 数据中，第 1 和第 4 组为一组，第 2 和第 5 组为一组，第 3 和第 6 组为一组，分别解出E、r 值再求平均． 4．干电池内阻较小时，U 的变化较小，此时，坐标图中数据点将呈现如图 (甲)所示的状况，使下部大面积空间得不到利用．为此，可使纵坐标不从零开始而是根据测得的数据从某一恰当值开始(横坐标 I 必须从零开始)，如图 (乙)所示，并且把纵坐标的比例放大，可使结果的误差减小．此时图线与横轴交点不表示短路电流而图线与纵轴的截距仍为电动势．要在直线上任取两个相距较远的点，用 r＝IU ，计算出电池的内阻 r.误差分析由于实验电路及电压表、电流表内阻的用心 爱心 专心1影响，本实验结...
