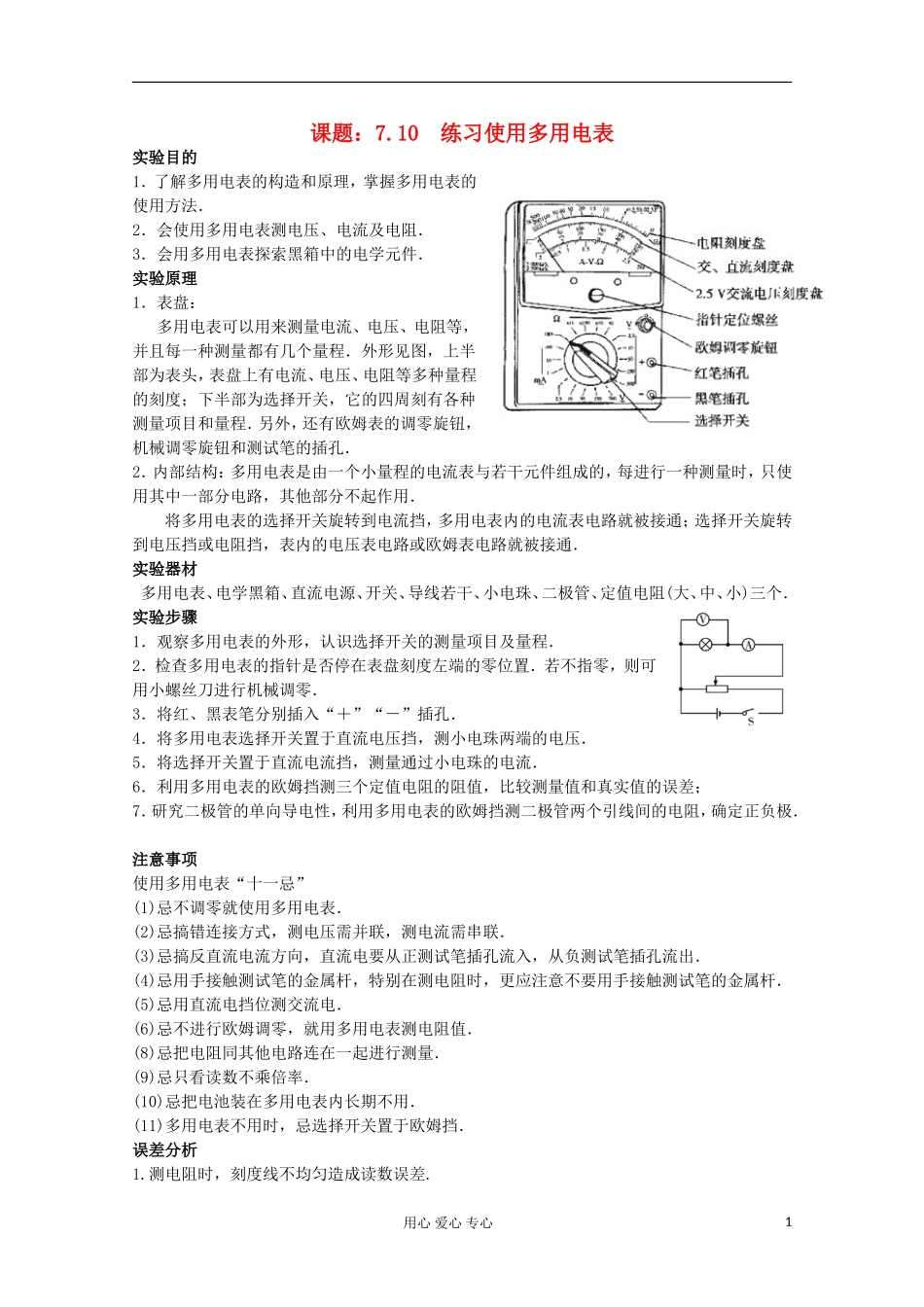

课题：7.10 练习使用多用电表实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中的电学元件． 实验原理1．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形见图，上半部为表头，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮，机械调零旋钮和测试笔的插孔．2．内部结构：多用电表是由一个小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．将多用电表的选择开关旋转到电流挡，多用电表内的电流表电路就被接通；选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小电珠、二极管、定值电阻(大、中、小)三个． 实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”“－”插孔． 4．将多用电表选择开关置于直流电压挡，测小电珠两端的电压．5．将选择开关置于直流电流挡，测量通过小电珠的电流．6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差；7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极． 注意事项使用多用电表“十一忌”(1)忌不调零就使用多用电表．(2)忌搞错连接方式，测电压需并联，测电流需串联．(3)忌搞反直流电流方向，直流电要从正测试笔插孔流入，从负测试笔插孔流出．(4)忌用手接触测试笔的金属杆，特别在测电阻时，更应注意不要用手接触测试笔的金属杆．(5)忌用直流电挡位测交流电．(6)忌不进行欧姆调零，就用多用电表测电阻值．(8)忌把电阻同其他电路连在一起进行测量．(9)忌只看读数不乘倍率．(10)忌把电池装在多用电表内长期不用．(11)多用电表不用时，忌选择开关置于欧姆挡． 误差分析1.测电阻时，刻度线不均匀造成读数误差.用心 爱心 专心12.电池用旧后由于电动势下降，会使电阻测量值偏大.3.用多用电表测电流、电压时，误差主要来自电表内阻影响，使所测电流、电压值均小于真实值.4. 传感器中的误差主要来自于温度计的读数.题型 1 多用电表的使用方法【例 1】多用电表表头的示意图如所示...
