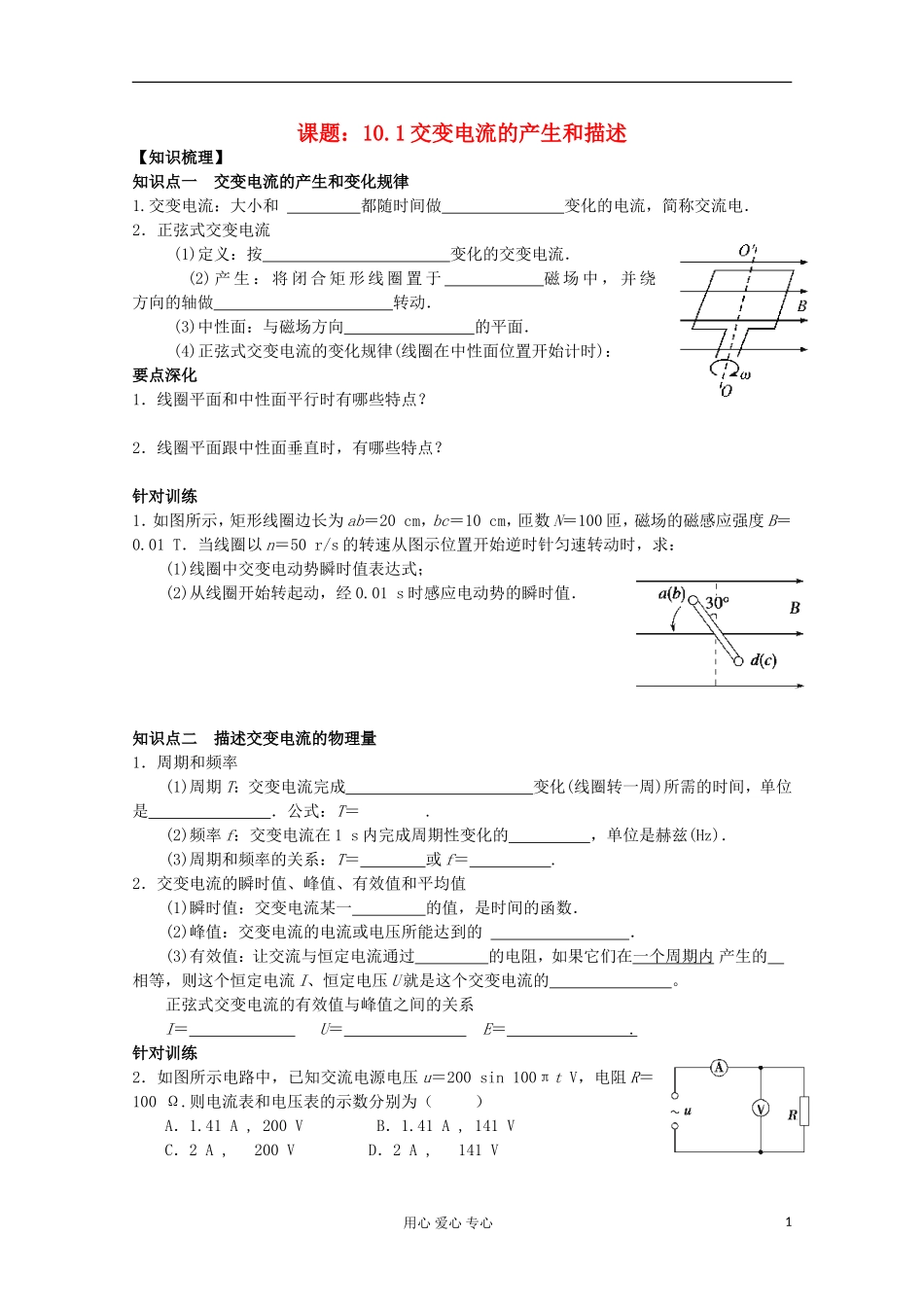

课题：10.1 交变电流的产生和描述【知识梳理】知识点一 交变电流的产生和变化规律1.交变电流：大小和 都随时间做 变化的电流，简称交流电．2．正弦式交变电流 (1)定义：按 变化的交变电流． (2) 产 生 ： 将 闭 合 矩 形 线 圈 置 于 磁 场 中 ， 并 绕 方向的轴做 转动． (3)中性面：与磁场方向 的平面． (4)正弦式交变电流的变化规律(线圈在中性面位置开始计时)：要点深化1．线圈平面和中性面平行时有哪些特点？2．线圈平面跟中性面垂直时，有哪些特点？针对训练1．如图所示，矩形线圈边长为 ab＝20 cm，bc＝10 cm，匝数 N＝100 匝，磁场的磁感应强度 B＝0.01 T．当线圈以 n＝50 r/s 的转速从图示位置开始逆时针匀速转动时，求：(1)线圈中交变电动势瞬时值表达式；(2)从线圈开始转起动，经 0.01 s 时感应电动势的瞬时值．知识点二 描述交变电流的物理量1．周期和频率(1)周期 T：交变电流完成 变化(线圈转一周)所需的时间，单位是 ．公式：T＝ .(2)频率 f：交变电流在 1 s 内完成周期性变化的 ，单位是赫兹(Hz)．(3)周期和频率的关系：T＝ 或 f＝ .2．交变电流的瞬时值、峰值、有效值和平均值(1)瞬时值：交变电流某一 的值，是时间的函数．(2)峰值：交变电流的电流或电压所能达到的 ．(3)有效值：让交流与恒定电流通过 的电阻，如果它们在一个周期内 产生的 相等，则这个恒定电流 I、恒定电压 U 就是这个交变电流的 。正弦式交变电流的有效值与峰值之间的关系I＝ U＝ E＝ . 针对训练2．如图所示电路中，已知交流电源电压 u＝200 sin 100πt V，电阻 R＝100 Ω.则电流表和电压表的示数分别为（ ）A．1.41 A , 200 V B．1.41 A , 141 VC．2 A , 200 V D．2 A , 141 V用心 爱心 专心1【典型例题】【例 1】 电阻 R1、R2 和交流电源按照图甲所示方式连接，R1＝10 Ω，R2＝20 Ω.合上开关 S 后，通过电阻 R2 的正弦交变电流 i 随时间 t 变化的情况如图乙所示，则（ ）A．通过 R1 的电流的有效值是 1.2 AB．R1 两端的电压有效值是 6 VC．通过 R2 的电流的有效值是 1.22 AD．R2 两端的电压有效值是 62 V变式训练 1 如图所示，图线 a 是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线 b 所示，以下关于这两个正弦交流电的说法正确的是（ ）A．线圈先后两次转...
