江苏省姜堰市张甸中学2012届高三物理一轮复习 10.2 交变电流的图像 电感和电容教学案+同步作业

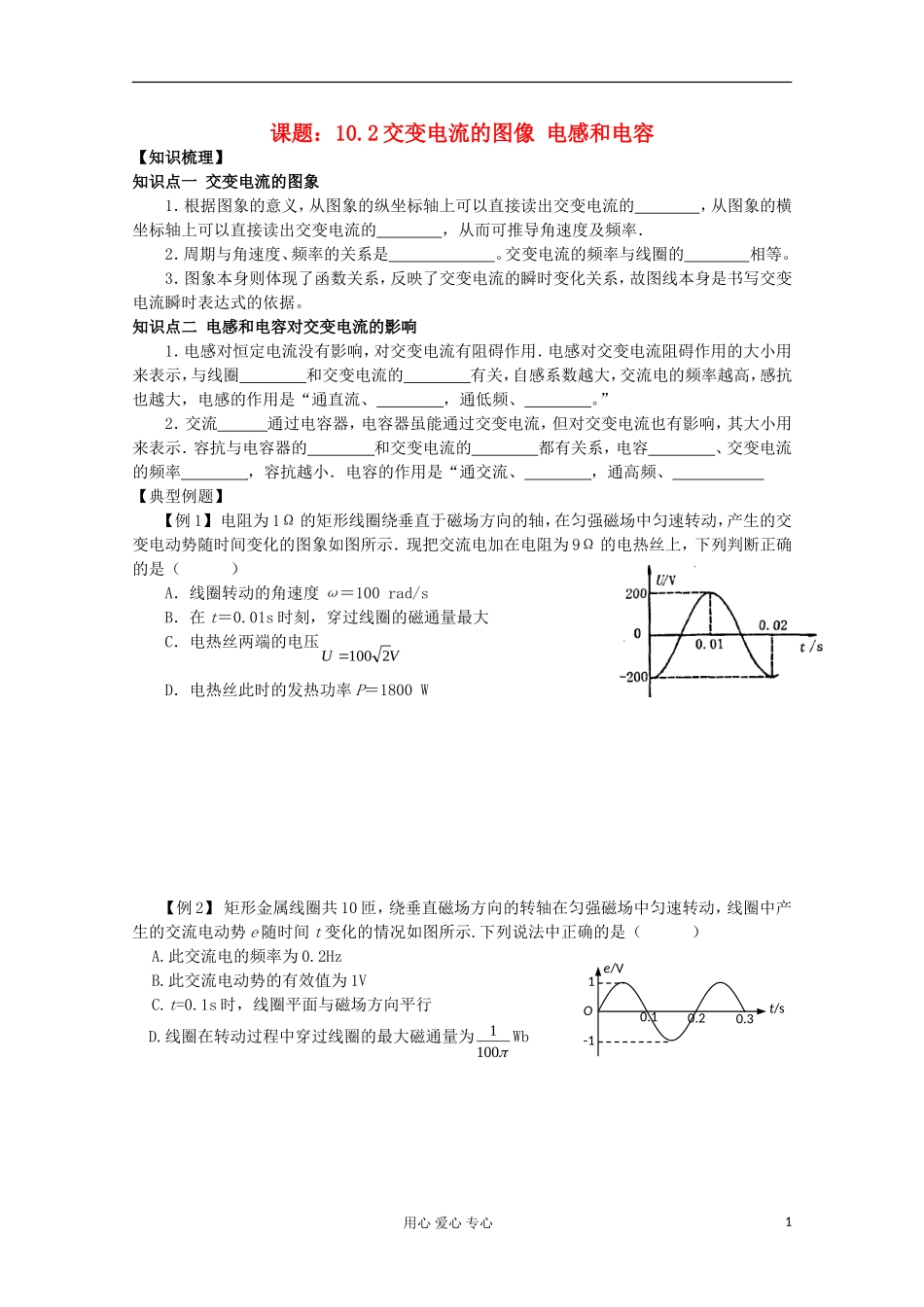

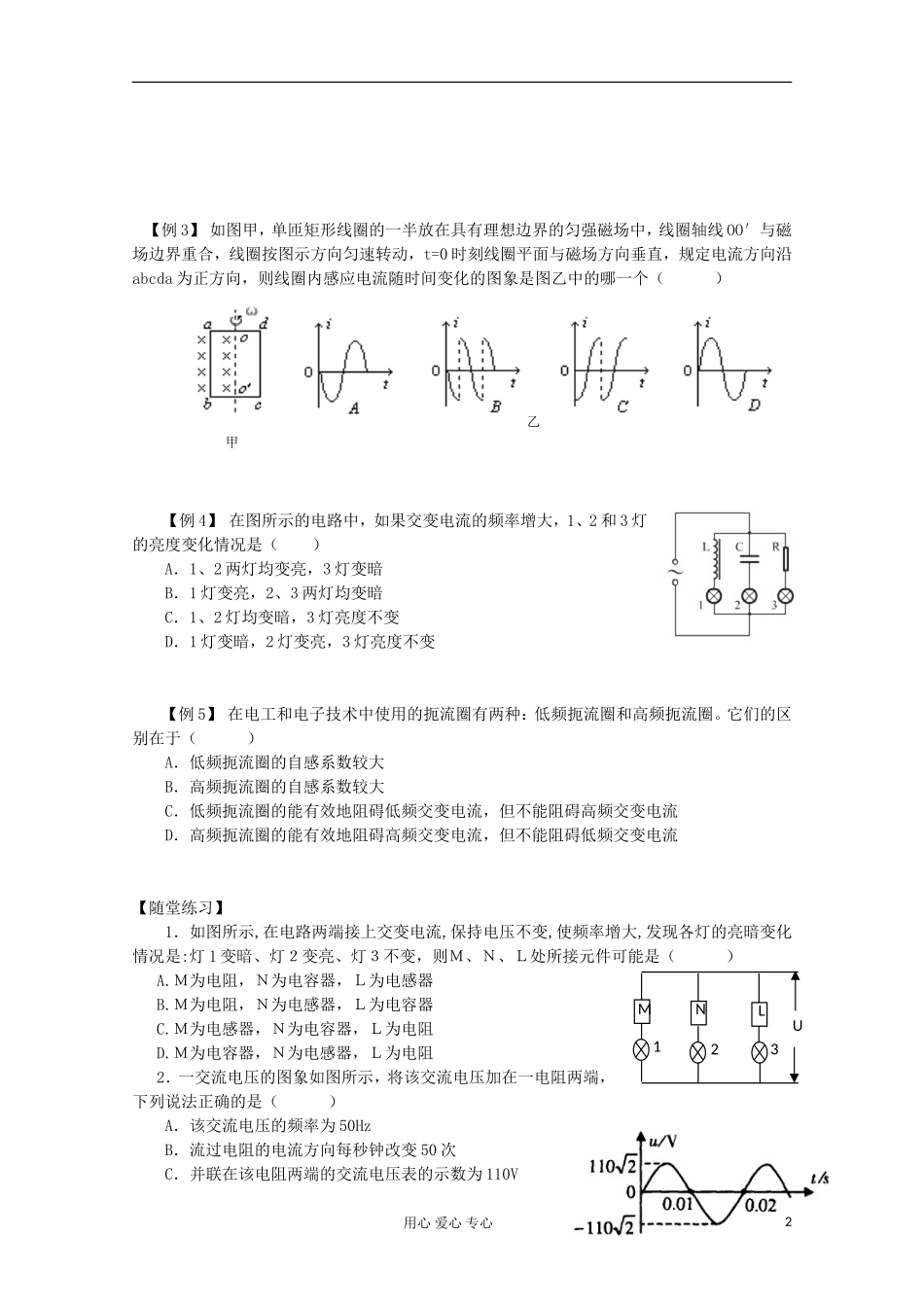

课题：10.2 交变电流的图像 电感和电容【知识梳理】知识点一 交变电流的图象1．根据图象的意义，从图象的纵坐标轴上可以直接读出交变电流的 ，从图象的横坐标轴上可以直接读出交变电流的 ，从而可推导角速度及频率．2．周期与角速度、频率的关系是 。交变电流的频率与线圈的 相等。3．图象本身则体现了函数关系，反映了交变电流的瞬时变化关系，故图线本身是书写交变电流瞬时表达式的依据。知识点二 电感和电容对交变电流的影响1．电感对恒定电流没有影响，对交变电流有阻碍作用．电感对交变电流阻碍作用的大小用 来表示，与线圈 和交变电流的 有关，自感系数越大，交流电的频率越高，感抗也越大，电感的作用是“通直流、 ，通低频、 。”2．交流 通过电容器，电容器虽能通过交变电流，但对交变电流也有影响，其大小用 来表示．容抗与电容器的 和交变电流的 都有关系，电容 、交变电流的频率 ，容抗越小．电容的作用是“通交流、 ，通高频、 【典型例题】【例 1】 电阻为 1Ω 的矩形线圈绕垂直于磁场方向的轴，在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图所示．现把交流电加在电阻为 9Ω 的电热丝上，下列判断正确的是（ ）A．线圈转动的角速度 ω＝100 rad/sB．在 t＝0.01s 时刻，穿过线圈的磁通量最大C．电热丝两端的电压VU2100D．电热丝此时的发热功率 P＝1800 W【例 2】 矩形金属线圈共 10 匝，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的交流电动势 e 随时间 t 变化的情况如图所示.下列说法中正确的是（ ）A.此交流电的频率为 0.2HzB.此交流电动势的有效值为 1VC.t=0.1s 时，线圈平面与磁场方向平行D.线圈在转动过程中穿过线圈的最大磁通量为1001Wb用心 爱心 专心1e/Vt/sO1-10.10.20.3【例 3】 如图甲，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线 OO′与磁场边界重合，线圈按图示方向匀速转动，t=0 时刻线圈平面与磁场方向垂直，规定电流方向沿abcda 为正方向，则线圈内感应电流随时间变化的图象是图乙中的哪一个（ ）【例 4】 在图所示的电路中，如果交变电流的频率增大，1、2 和 3 灯的亮度变化情况是（ ）A．1、2 两灯均变亮，3 灯变暗B．1 灯变亮，2、3 两灯均变暗C．1、2 灯均变暗，3 灯亮度不变D．1 灯变暗，2 灯变亮，3 灯亮度不变【例 5】 在电工和电子技术中使用的扼流圈有两种：低频扼流圈和高频扼流圈...
