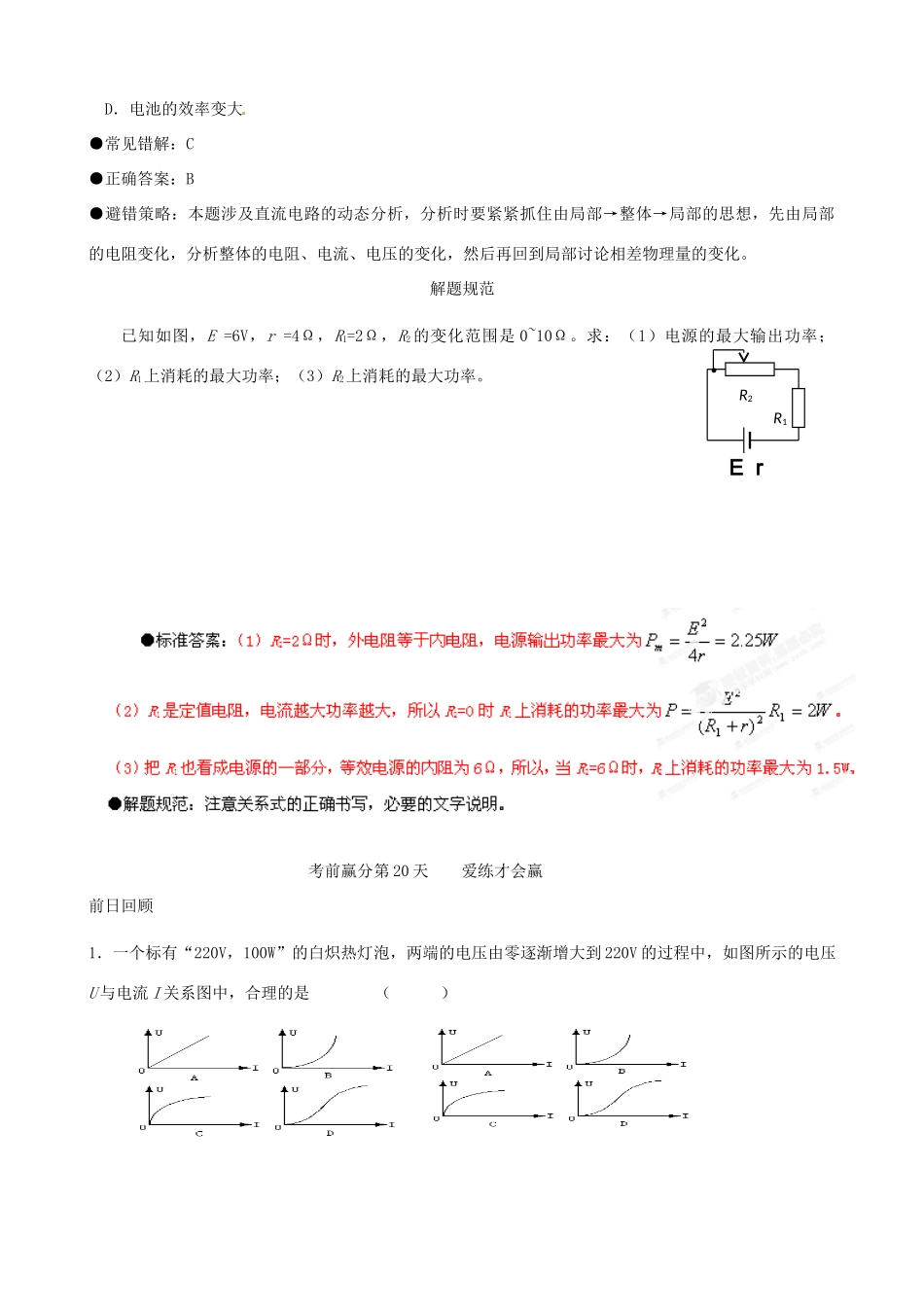

2013 年江苏栟茶中学高三物理考前赢分 30 天 第 20 天核心知识1．电动势：2．闭合电路的欧姆定律（1）闭合电路的组成：内电路：电源内部的电路，其电阻称为内电阻，内电阻所降落的电压称为内电压；外电路：电源外部的电路，其两端电压称为外电压或路端电压；内、外电压的关系：E=U 内+U 外.(2)闭合电路欧姆定律的内容：闭合电路里的电流，跟电源的电动势成正比，跟整个电路的电阻成反比.（3）公式：，公式的适用条件：外电路为纯电阻电路。（4）路端电压与电流的关系图象(U—I 图象) 是一条直线．该线与纵轴交点的值表示电源电动势，该线的斜率表示内阻；据 U=E-Ir 画出电源的 U 一 I 图象。如图所示。 3．路端电压U与外电阻R之间的关系： （1）当外电阻R增大时，根据可知，电流I减小(E和r为定值)，内电压Ur减小，根据U外=E-Ur可知路端电压增大．（2）当外电阻R减小时，根据可知电流I增大，内电压Ur增大，根据U外=E-Ur可知路端电压减小．4．关于全电路欧姆定律的动态应用程序法具体步骤大体如下 （部分到整体再到部分）(1)判断动态源及动态源总电阻的变化．进而判断闭合电路总电阻的变化情况． (2)依据，判断闭合电路干路电流的变化情况． (3)依据 U=E-Ir，判断外电路电压(路端电压)的变化情况． (4)依据分压、分流原理判断动态部分的物理量的变化．5．关于电源的功率问题 (1)如图所示，电阻 R 与电源构成的一个闭合电路．电源的电动势为 E，内电阻 r，则：电源消耗的总功率用 P 总=求解； 电源的输出功率用 P 出=求解； 电源的内耗功率用 P 耗=求解．定值电阻的发热功率亦可用 PR=I2R 电源的效率为%当 R=r 时．电源的输出功率最大为6．简单的逻辑电路：（3）“或”门：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系。具有“或”逻辑关系的电路叫做“或”门。 “或”门的符号如图 2 所示，逻辑关系是 Y=A+B。（4）．“非”门：输出状态和输入状态呈相反的逻辑关系，叫做“非”逻辑。具有“非”逻辑关系的电路 叫“非”门。“非”门的符号如图 3 所示，逻辑关系是 Y=。补差纠错如图所示的电路中，电池的电动势为 E，内阻为 r，电路中的电阻 R1、R2和 R3的阻值都相同。在电键 S 处处于闭合状态下，若将电键 S1由位置 1 切换到位置 2，则A．电压表的示数变大 B．电池内部消耗的功率变大C．电阻 R2两端的电压变大 E 、 rRSVSrR1R2R321ES1D．电...
