江苏省盐城市时杨中学2014届高考物理专题复习 电磁感应中的电路与图象问题导学案

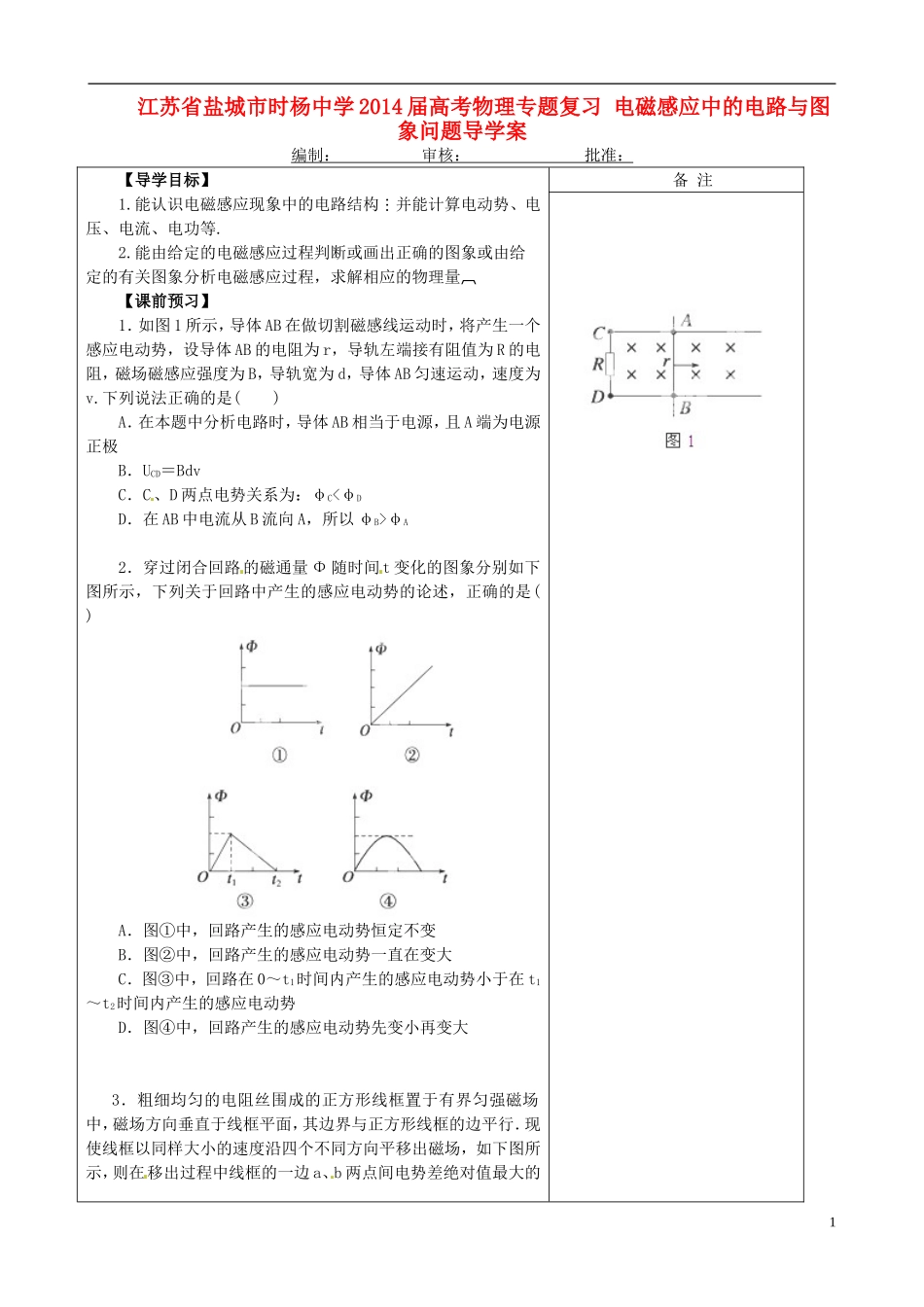

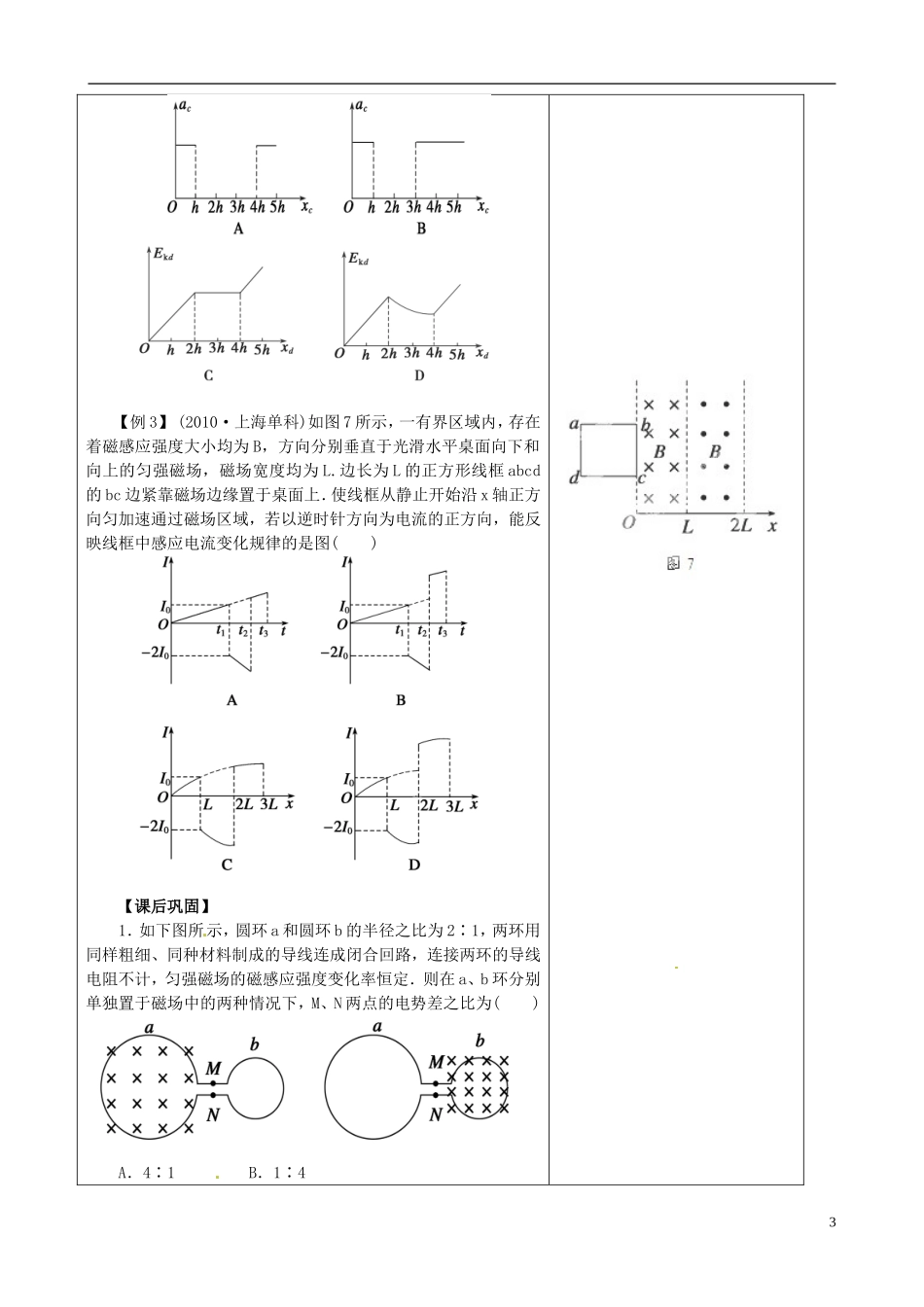

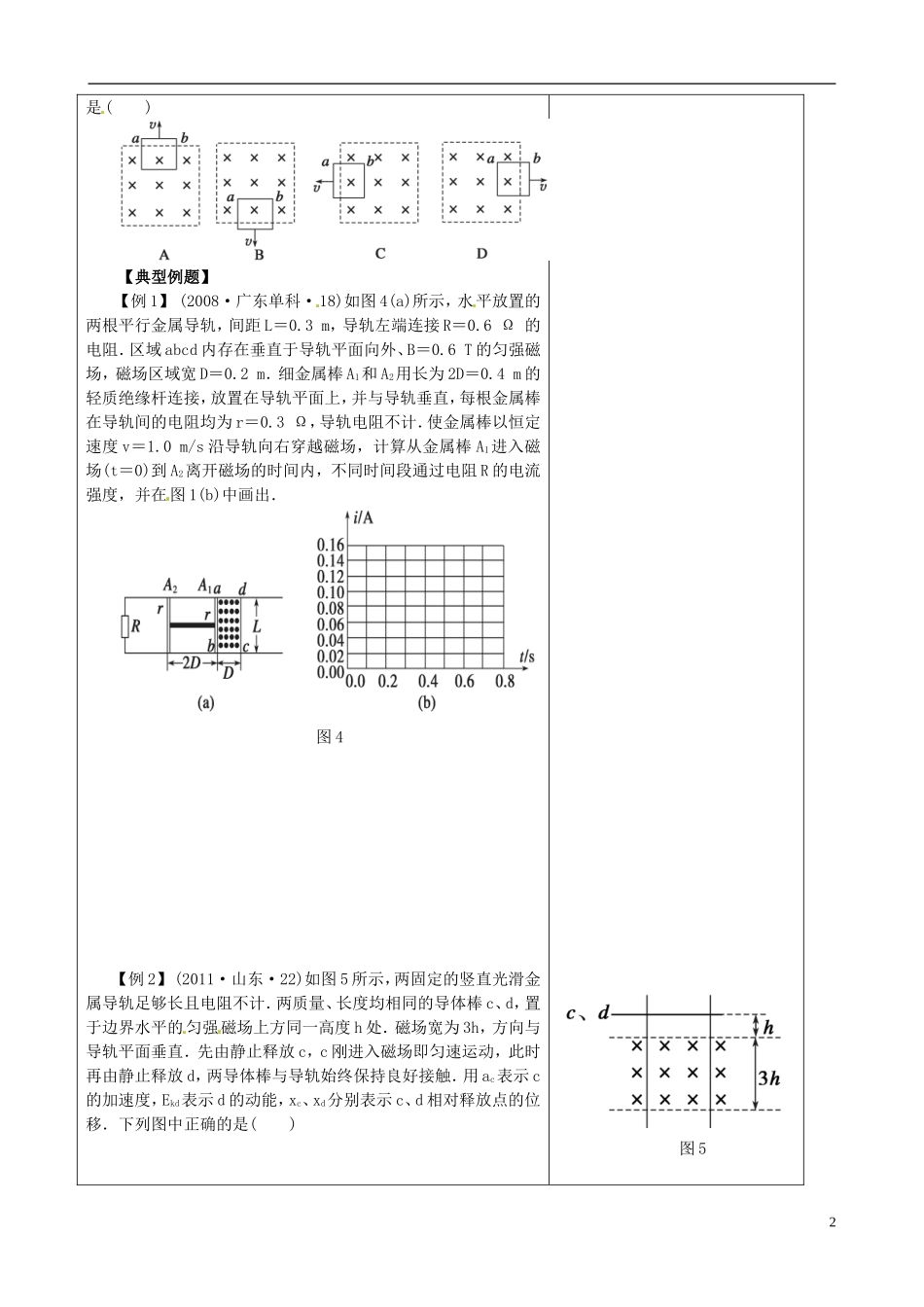

江苏省盐城市时杨中学 2014 届高考物理专题复习 电磁感应中的电路与图象问题导学案编制： 审核： 批准： 【导学目标】1.能认识电磁感应现象中的电路结构并能计算电动势、电压、电流、电功等.2.能由给定的电磁感应过程判断或画出正确的图象或由给定的有关图象分析电磁感应过程，求解相应的物理量 【课前预习】1．如图 1 所示，导体 AB 在做切割磁感线运动时，将产生一个感应电动势，设导体 AB 的电阻为 r，导轨左端接有阻值为 R 的电阻，磁场磁感应强度为 B，导轨宽为 d，导体 AB 匀速运动，速度为v.下列说法正确的是( )A．在本题中分析电路时，导体 AB 相当于电源，且 A 端为电源正极B．UCD＝BdvC．C、D 两点电势关系为：φC<φDD．在 AB 中电流从 B 流向 A，所以 φB>φA2．穿过闭合回路 的磁通量 Φ 随时间t 变化的图象分别如下图所示，下列关于回路中产生的感应电动势的论述，正确的是( ) A．图①中，回路产生的感应电动势恒定不变B．图②中，回路产生的感应电动势一直在变大C．图③中，回路在 0～t1时间内产生的感应电动势小于在 t1～t2时间内产生的感应电动势D．图④中，回路产生的感应电动势先变小再变大 3．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如下图所示，则在移出过程中线框的一边 a、b 两点间电势差绝对值最大的备 注1是( )【典型例题】【例 1】 (2008·广东单科·18)如图 4(a)所示，水平放置的两根平行金属导轨，间距 L＝0.3 m，导轨左端连接 R＝0.6 Ω 的电阻．区域 abcd 内存在垂直于导轨平面向外、B＝0.6 T 的匀强磁场，磁场区域宽 D＝0.2 m．细金属棒 A1和 A2用长为 2D＝0.4 m 的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为 r＝0.3 Ω，导轨电阻不计．使金属棒以恒定速度 v＝1.0 m/s 沿导轨向右穿越磁场，计算从金属棒 A1进入磁场(t＝0)到 A2离开磁场的时间内，不同时间段通过电阻 R 的电流强度，并在图 1(b)中画出．图 4【例 2】 (2011·山东·22)如图 5 所示，两固定的竖直光滑金属导轨足够长且电阻不计．两质量、长度均相同的导体棒 c、d，置于边界水平的匀强磁场上方同一高度 h 处．磁场宽为 3h，方向与导轨平面垂直．先由静止释放 c，c 刚进入磁场即匀速运动，此时...
