江苏省盐城市时杨中学2014届高考物理专题复习 法拉第电磁感应定律 自感现象导学案

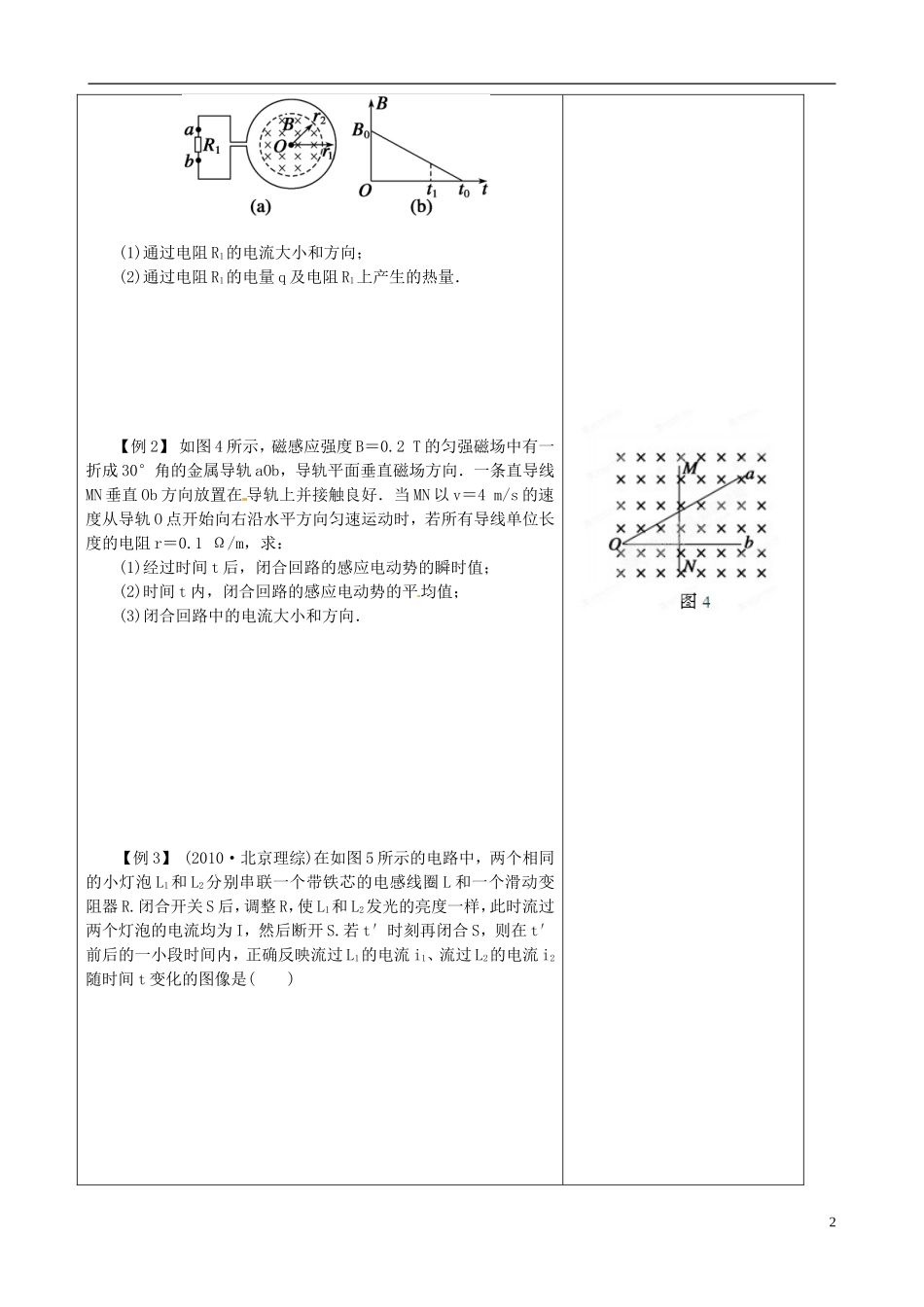

江苏省盐城市时杨中学 2014 届高考物理专题复习 法拉第电磁感应定律 自感现象导学案 【导学目标】1、熟练掌握法拉第电磁感应定律，及各种情况下感应电动势的计算方法。2、知道自感现象及其简单应用。【课前预习】1．一闭合线圈放在随时间均匀变化的磁场中，线圈平面和磁场方向垂直．若想使线圈中的感应电流增强一倍，下述方法可行的是( )A．使线圈匝数增加一倍B．使线圈面积增加一倍C．使线圈匝数减少一半D．使磁感应强度的变化率增大一倍2．如图 1 所示的电路中，A、B 是完全相同的灯泡，L 是电阻不计的电感线圈，下列说法中正确的是( )A．当开关 S 闭合时，A 灯先亮，B 灯后亮B．当开关 S 闭合时，B 灯先亮，A 灯后亮C．当开关 S 闭合时，A、B 灯同时亮，电路稳定后，B 灯更亮，A 灯熄灭D．当开关 S 闭合时，A、B 灯同时亮，以后亮度都不变3．如图 2 所示，两根相距为 l 的平行直导轨 abdc，bd 间连有一固定电阻 R，导轨电阻可忽略不计．MN 为放在 ab 和 dc 上的一导体杆，与 ab 垂直，其电阻也为 R.整个装置处于匀强磁场中，磁感应强度的大小为 B，磁场方向垂直于导轨所在平面(指向图中纸面向内)．现对 MN 施力使它沿导轨方向以速度 v 做匀速运动．令 U 表示MN 两端电压的大小，则( )A．U＝vBl，流过固定电阻 R 的感应电流由 b 到 dB．U＝vBl，流过固定电阻 R 的感应电流由 d 到 bC．U＝vBl，流过固定电阻 R 的感应电流由 b 到 dD．U＝vBl，流过固定电阻 R 的感应电流由 d 到 b【我的疑问】【典型例题】 【例 1】 (2009·广东高考)如下图(a)所示，一个电阻值为 R，匝数为 n 的圆形金属线圈与阻值为 2R 的电阻 R1连接成闭合回路．线圈的半径为 r1，在线圈中半径为 r2的 圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度 B 随时间 t 变化 的关系图线如图(b)所示．图线与横、纵轴的截距分别为 t0和 B0，导线的电阻不计，求 0至 t1时间内：备 注1(1)通过电阻 R1的电流大小和方向；(2)通过电阻 R1的电量 q 及电阻 R1上产生的热量． 【例 2】 如图 4 所示，磁感应强度 B＝0.2 T 的匀强磁场中有一折成 30°角的金属导轨 aOb，导轨平面垂直磁场方向．一条直导线MN 垂直 Ob 方向放置在 导轨上并接触良好．当 MN 以 v＝4 m/s 的速度从导轨 O 点开始向右沿水平方向匀速运动时，若所有导线单位长度的电阻 r＝0.1 Ω/m，求...
