带通滤波器的设计与制作

带通滤波器的设计与制作_第1页
1/9

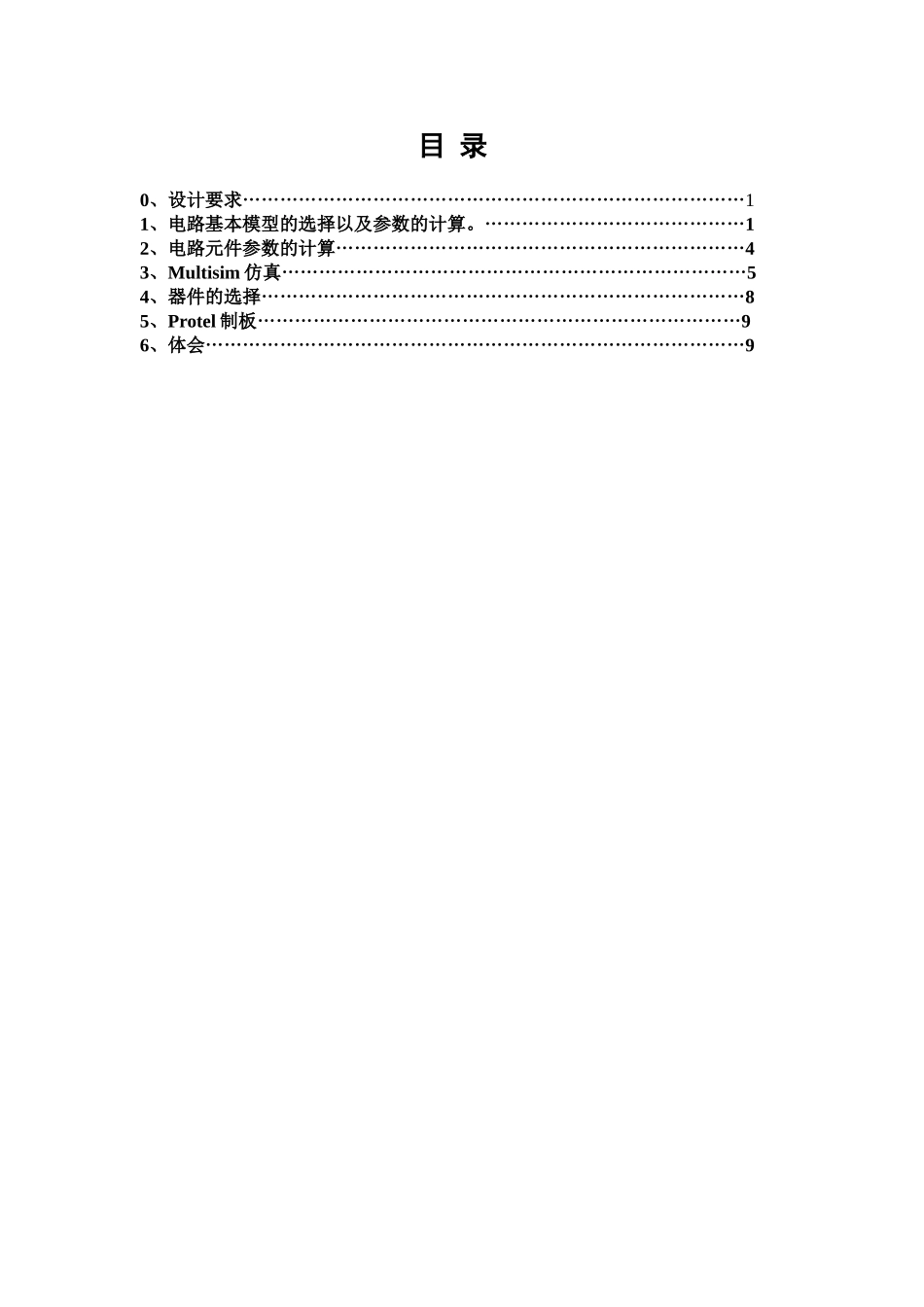

带通滤波器的设计与制作_第2页
2/9
带通滤波器的设计与制作_第3页
3/9
滤波器电路设计实验报告院 系: 物理科学与技术学院 专业班级: 学 号: 学生姓名: 指导老师: 杨鸣 2025 年 12 月 20 日目 录0、设计要求………………………………………………………………………11、电路基本模型的选择以及参数的计算。……………………………………12、电路元件参数的计算…………………………………………………………43、Multisim 仿真…………………………………………………………………54、器件的选择……………………………………………………………………85、Protel 制板……………………………………………………………………96、体会……………………………………………………………………………9 一、电路基本模型的选择以及参数的计算。 (1)选择有源滤波器有源滤波器:由有源器件构成的滤波器。一般由集成运放与 RC 网络构成,它具有体积小、性能稳定等优点,同时,由于集成运放的增益和输入阻抗都很高,输出阻抗很低,故有源滤波器还兼有放大与缓冲作用。利用有源滤波器可以突出有用频率的信号,衰减无用频率的信号,抑制干扰和噪声,以达到提高信噪比或选频的目的,因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。 (2)滤波电路传递函数 分为:低通(LPF)、高通(HPF)、带通(BPF)、带阻(BEF)、全通(APF) 理想滤波电路的频响在通带内具有一定幅值和线性相移,而在阻带内其幅值为 0。实际电路往往难以达到理想要求。 根据不同要求,常用低通有三种: 巴特沃斯滤波器通带最平坦,阻带下降慢。 切比雪夫滤波器通带有纹波,阻带下降较快。 贝塞尔滤波器通带有纹波,阻带下降慢,且群时延恒定,失真小。我们选择通带平坦的巴特沃思滤波器n 阶巴特沃思传递函数。n: 阶数 ωC:3dB 截止角频率A0:通带电压增益因此本电路采纳二阶巴特沃思低通滤波器与二阶巴特沃思高通滤波器级联而成。基本框图如下设计要求 :利用 multisim 仿真平台试设计一个带通滤波器,要求能够抑制低于300Hz 和高于 3kHz 的信号,整个通带增益为 8dB 。(注:为保证带通滤波器的效果,我们附加限制:在 30Hz 和 30kHz处的幅频衰减不小于 26dB ) 二、电路元件参数的计算在选用元件时,当考虑由于元件参数误差对传递函数存在影响.规定电阻容差为 1%,电容容差为 5%。 为确保在 300Hz 和 3kHz 处衰减不大于 3dB,先以额定截止频率 270Hz 和 3300Hz 计算。运放中...
