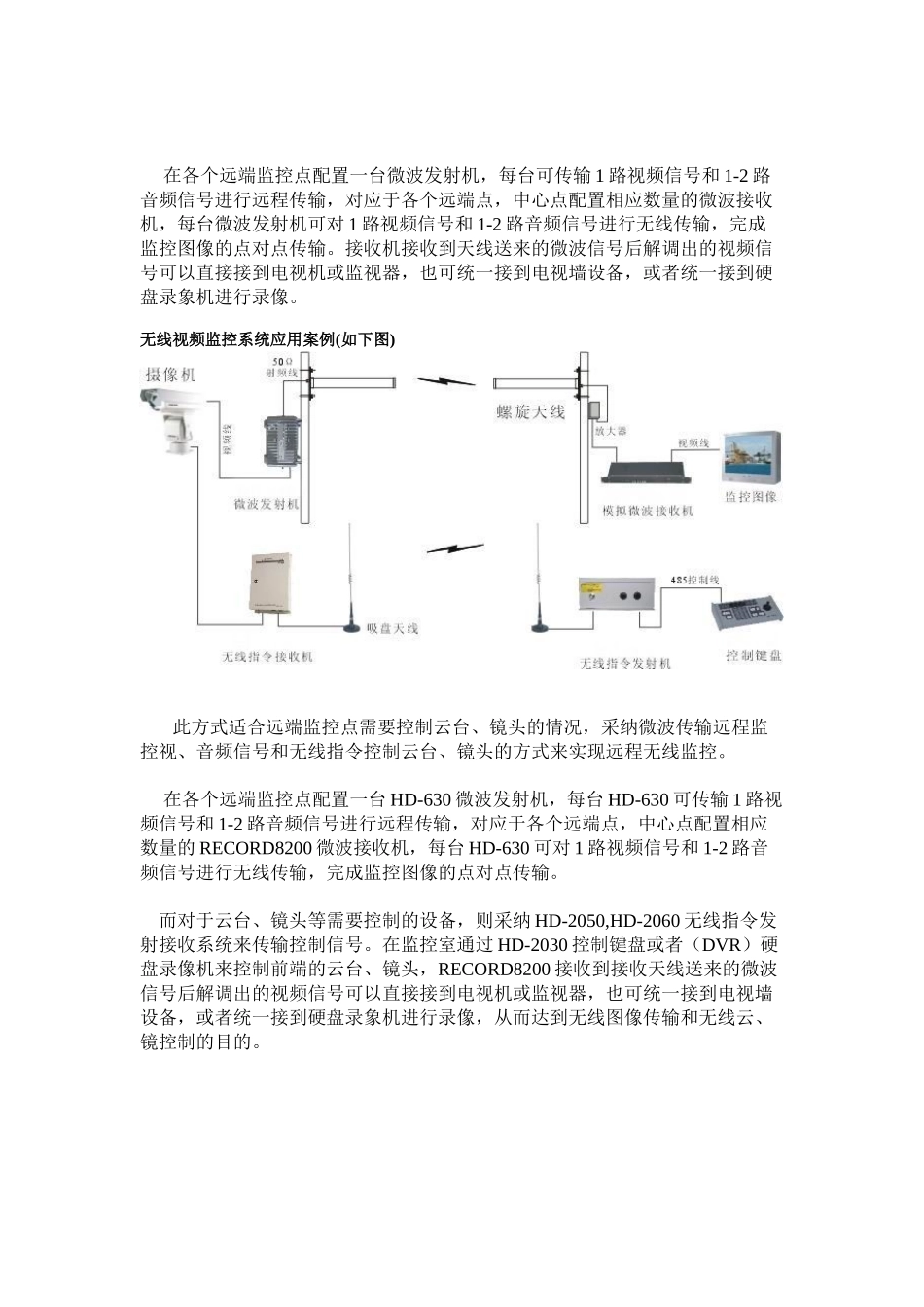

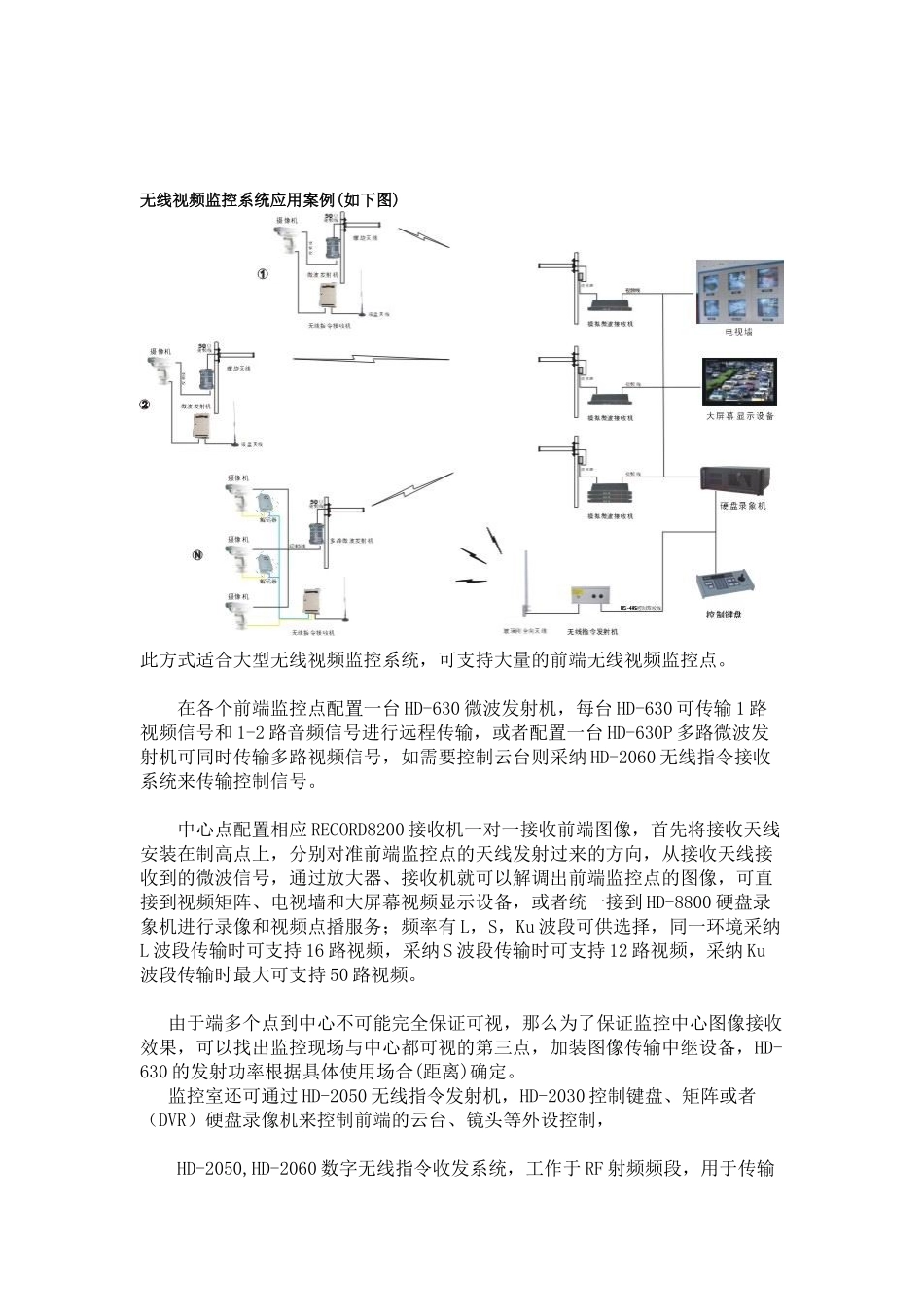

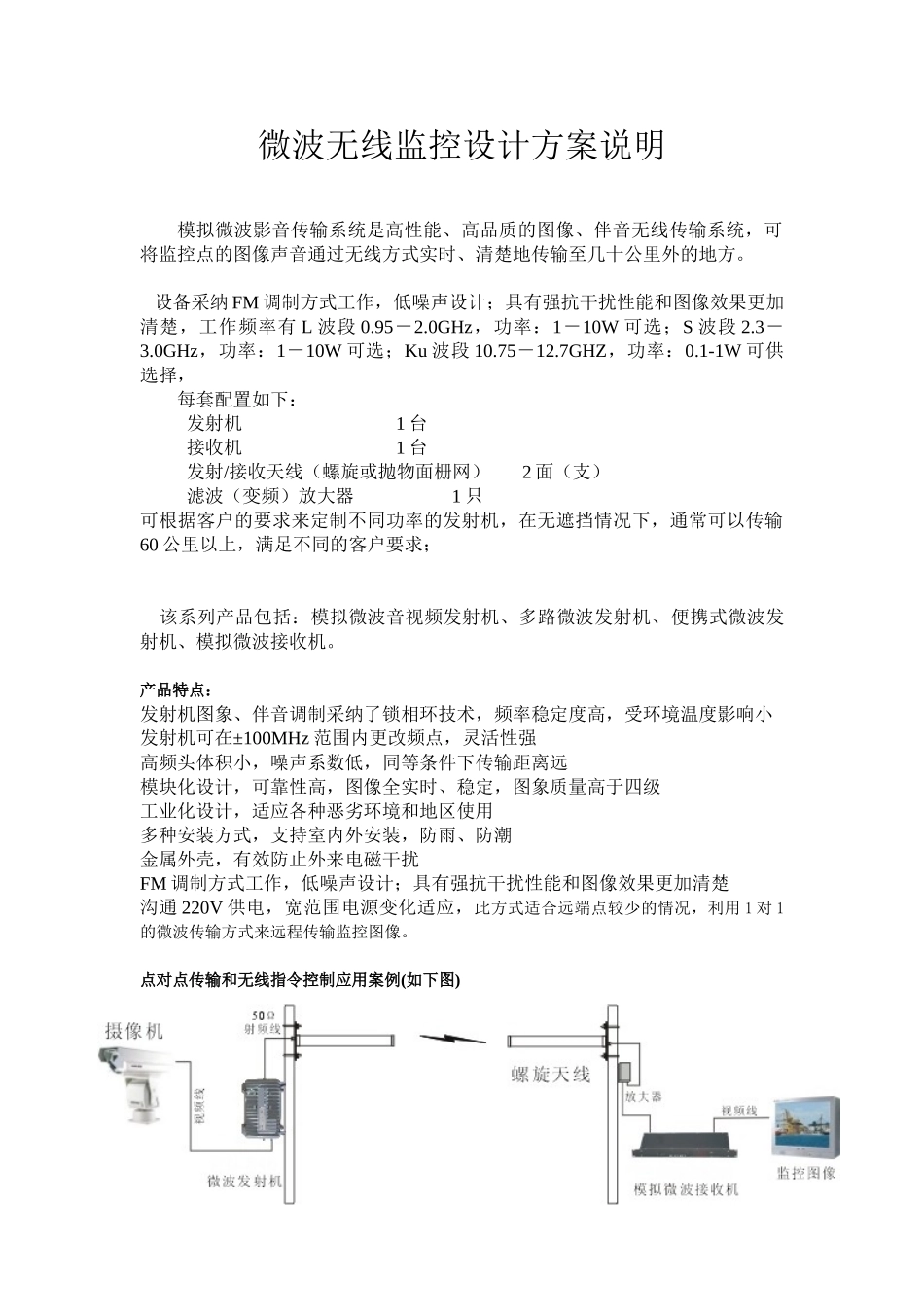

微波无线监控设计方案说明模拟微波影音传输系统是高性能、高品质的图像、伴音无线传输系统，可将监控点的图像声音通过无线方式实时、清楚地传输至几十公里外的地方。 设备采纳 FM 调制方式工作，低噪声设计；具有强抗干扰性能和图像效果更加清楚，工作频率有 L 波段 0.95－2.0GHz，功率：1－10W 可选；S 波段 2.3－3.0GHz，功率：1－10W 可选；Ku 波段 10.75－12.7GHZ，功率：0.1-1W 可供选择，每套配置如下： 发射机 1 台 接收机 1 台 发射/接收天线（螺旋或抛物面栅网） 2 面（支） 滤波（变频）放大器 1 只可根据客户的要求来定制不同功率的发射机，在无遮挡情况下，通常可以传输60 公里以上，满足不同的客户要求； 该系列产品包括：模拟微波音视频发射机、多路微波发射机、便携式微波发射机、模拟微波接收机。产品特点：发射机图象、伴音调制采纳了锁相环技术，频率稳定度高，受环境温度影响小发射机可在±100MHz 范围内更改频点，灵活性强高频头体积小，噪声系数低，同等条件下传输距离远模块化设计，可靠性高，图像全实时、稳定，图象质量高于四级工业化设计，适应各种恶劣环境和地区使用多种安装方式，支持室内外安装，防雨、防潮金属外壳，有效防止外来电磁干扰FM 调制方式工作，低噪声设计；具有强抗干扰性能和图像效果更加清楚沟通 220V 供电，宽范围电源变化适应，此方式适合远端点较少的情况，利用 1 对 1的微波传输方式来远程传输监控图像。点对点传输和无线指令控制应用案例(如下图) 在各个远端监控点配置一台微波发射机，每台可传输 1 路视频信号和 1-2 路音频信号进行远程传输，对应于各个远端点，中心点配置相应数量的微波接收机，每台微波发射机可对 1 路视频信号和 1-2 路音频信号进行无线传输，完成监控图像的点对点传输。接收机接收到天线送来的微波信号后解调出的视频信号可以直接接到电视机或监视器，也可统一接到电视墙设备，或者统一接到硬盘录象机进行录像。无线视频监控系统应用案例(如下图) 此方式适合远端监控点需要控制云台、镜头的情况，采纳微波传输远程监控视、音频信号和无线指令控制云台、镜头的方式来实现远程无线监控。 在各个远端监控点配置一台 HD-630 微波发射机，每台 HD-630 可传输 1 路视频信号和 1-2 路音频信号进行远程传输，对应于各个远端点，中心点配置相应数量的 RECORD8200 微波接收机，每台 HD-630 可对 1 路视频信号和 1-2 路...
