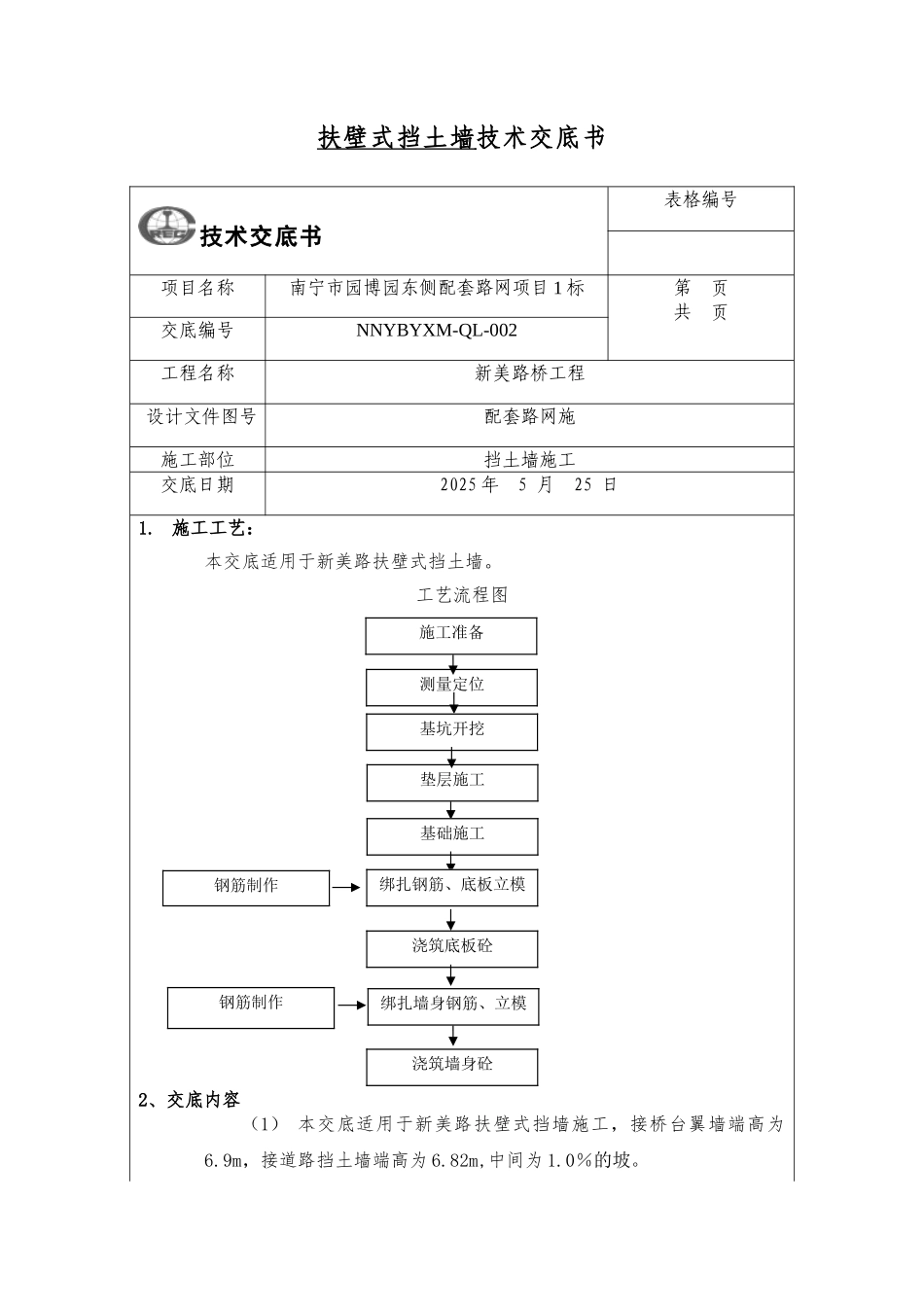

扶壁式挡土墙技术交底

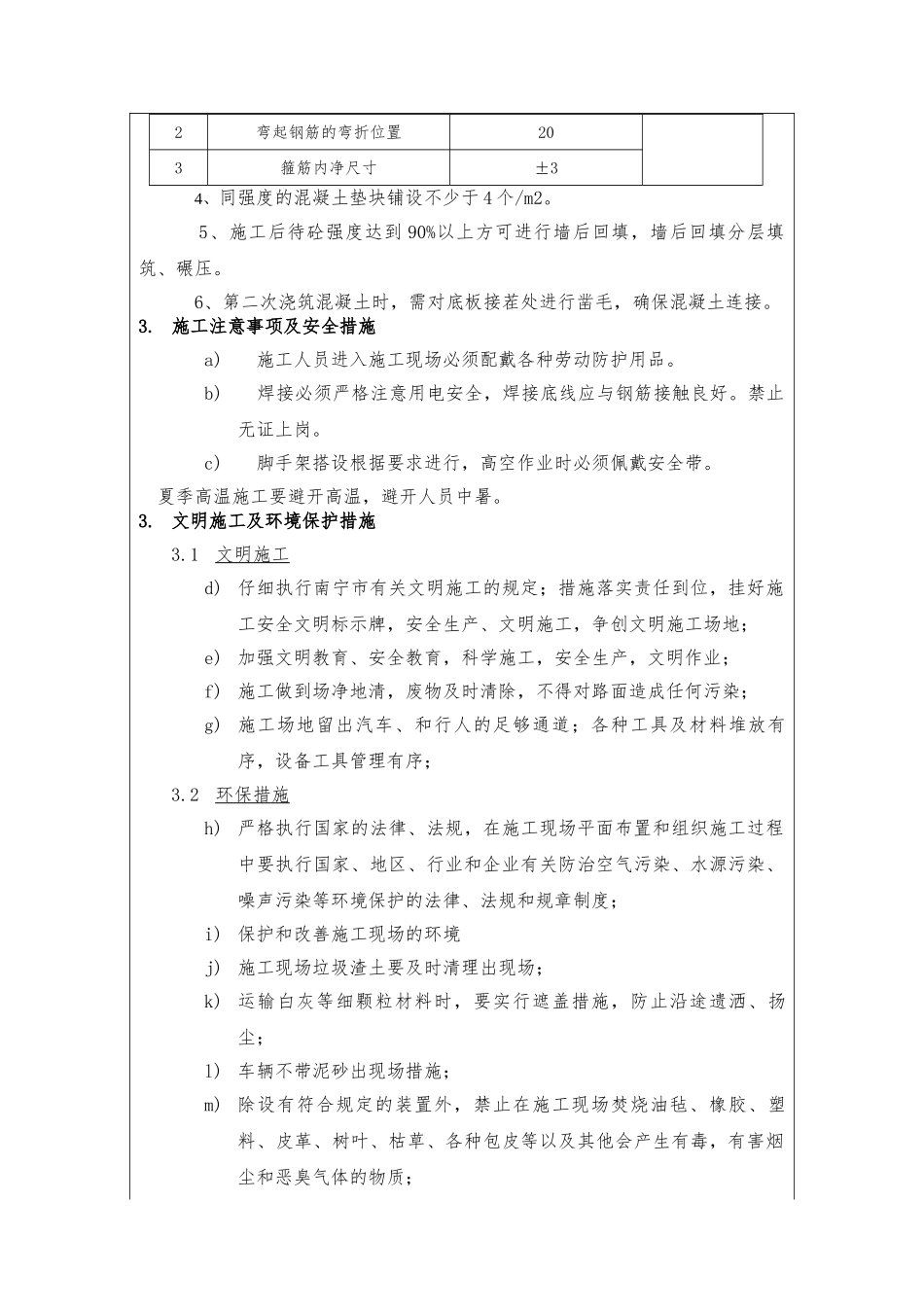

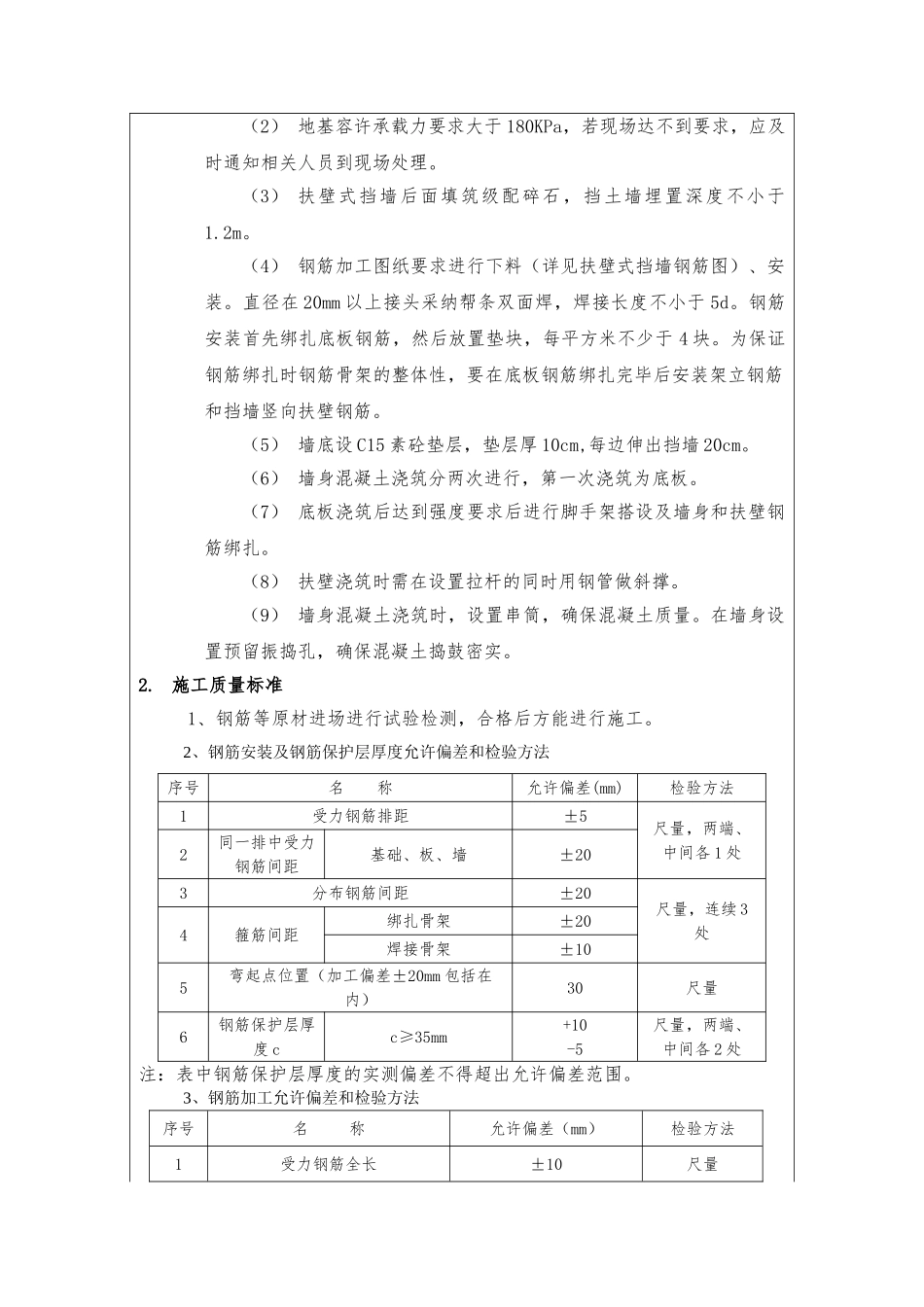

扶壁式挡土墙 技术交底书 技术交底书表格编号项目名称南宁市园博园东侧配套路网项目 1 标第 页共 页交底编号NNYBYXM-QL-002工程名称新美路桥工程设计文件图号配套路网施施工部位挡土墙施工交底日期2025 年 5 月 25 日1. 施工工艺：本交底适用于新美路扶壁式挡土墙。工艺流程图2、交底内容（1） 本交底适用于新美路扶壁式挡墙施工，接桥台翼墙端高为6.9m，接道路挡土墙端高为 6.82m,中间为 1.0％的坡。测量定位垫层施工基础施工绑扎钢筋、底板立模基坑开挖施工准备浇筑底板砼绑扎墙身钢筋、立模浇筑墙身砼钢筋制作钢筋制作（2） 地基容许承载力要求大于 180KPa，若现场达不到要求，应及时通知相关人员到现场处理。（3） 扶壁式挡墙后面填筑级配碎石，挡土墙埋置深度不小于1.2m。（4） 钢筋加工图纸要求进行下料（详见扶壁式挡墙钢筋图）、安装。直径在 20mm 以上接头采纳帮条双面焊，焊接长度不小于 5d。钢筋安装首先绑扎底板钢筋，然后放置垫块，每平方米不少于 4 块。为保证钢筋绑扎时钢筋骨架的整体性，要在底板钢筋绑扎完毕后安装架立钢筋和挡墙竖向扶壁钢筋。（5） 墙底设 C15 素砼垫层，垫层厚 10cm,每边伸出挡墙 20cm。（6） 墙身混凝土浇筑分两次进行，第一次浇筑为底板。（7） 底板浇筑后达到强度要求后进行脚手架搭设及墙身和扶壁钢筋绑扎。（8） 扶壁浇筑时需在设置拉杆的同时用钢管做斜撑。（9） 墙身混凝土浇筑时，设置串筒，确保混凝土质量。在墙身设 置预留振捣孔，确保混凝土捣鼓密实。2. 施工质量标准 1、钢筋等原材进场进行试验检测，合格后方能进行施工。 2、钢筋安装及钢筋保护层厚度允许偏差和检验方法序号名 称允许偏差(mm)检验方法1受力钢筋排距±5尺量，两端、中间各 1 处2同一排中受力钢筋间距基础、板、墙±203分布钢筋间距±20尺量，连续 3处4箍筋间距绑扎骨架±20焊接骨架±105弯起点位置（加工偏差±20mm 包括在内）30尺量6钢筋保护层厚度 cc≥35mm+10-5尺量，两端、中间各 2 处注：表中钢筋保护层厚度的实测偏差不得超出允许偏差范围。 3、钢筋加工允许偏差和检验方法序号名 称允许偏差（mm）检验方法1受力钢筋全长±10尺量2弯起钢筋的弯折位置203箍筋内净尺寸±3 4、同强度的混凝土垫块铺设不少于 4 个/m2。 5、施工后待砼强度达到 90%以上方可进行墙后回填，墙后回填分层填筑、碾压。 6、第二次浇筑混凝土时，需对底板接茬处进行凿毛，确保混凝土连接。 3....
