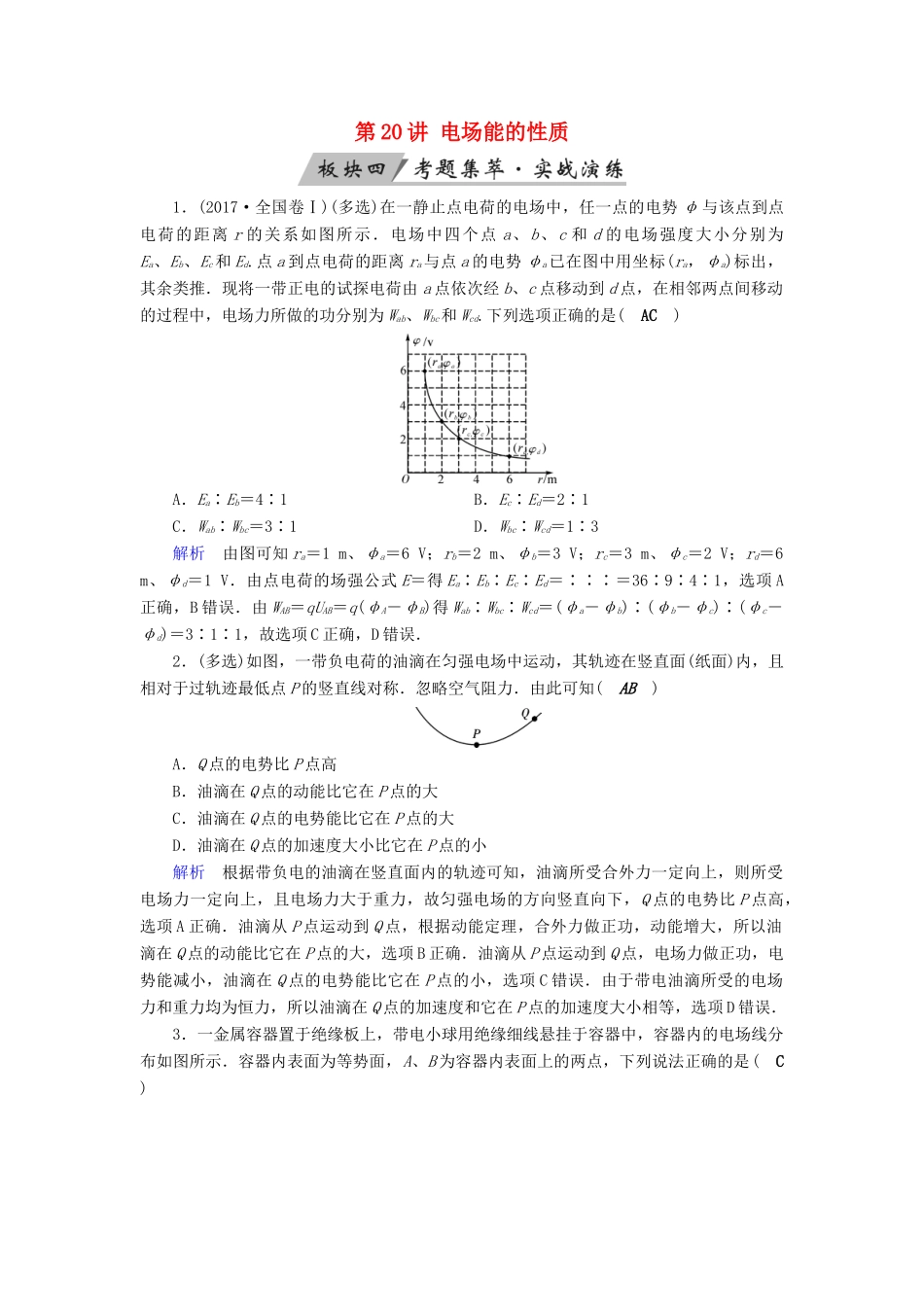

第20讲电场能的性质1．(2017·全国卷Ⅰ)(多选)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r的关系如图所示．电场中四个点a、b、c和d的电场强度大小分别为Ea、Eb、Ec和Ed.点a到点电荷的距离ra与点a的电势φa已在图中用坐标(ra，φa)标出，其余类推．现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为Wab、Wbc和Wcd.下列选项正确的是(AC)A．Ea∶Eb＝4∶1B．Ec∶Ed＝2∶1C．Wab∶Wbc＝3∶1D．Wbc∶Wcd＝1∶3解析由图可知ra＝1m、φa＝6V；rb＝2m、φb＝3V；rc＝3m、φc＝2V；rd＝6m、φd＝1V．由点电荷的场强公式E＝得Ea∶Eb∶Ec∶Ed＝∶∶∶＝36∶9∶4∶1，选项A正确，B错误．由WAB＝qUAB＝q(φA－φB)得Wab∶Wbc∶Wcd＝(φa－φb)∶(φb－φc)∶(φc－φd)＝3∶1∶1，故选项C正确，D错误．2．(多选)如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知(AB)A．Q点的电势比P点高B．油滴在Q点的动能比它在P点的大C．油滴在Q点的电势能比它在P点的大D．油滴在Q点的加速度大小比它在P点的小解析根据带负电的油滴在竖直面内的轨迹可知，油滴所受合外力一定向上，则所受电场力一定向上，且电场力大于重力，故匀强电场的方向竖直向下，Q点的电势比P点高，选项A正确．油滴从P点运动到Q点，根据动能定理，合外力做正功，动能增大，所以油滴在Q点的动能比它在P点的大，选项B正确．油滴从P点运动到Q点，电场力做正功，电势能减小，油滴在Q点的电势能比它在P点的小，选项C错误．由于带电油滴所受的电场力和重力均为恒力，所以油滴在Q点的加速度和它在P点的加速度大小相等，选项D错误．3．一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示．容器内表面为等势面，A、B为容器内表面上的两点，下列说法正确的是(C)A．A点的电场强度比B点的大B．小球表面的电势比容器内表面的低C．B点的电场强度方向与该处内表面垂直D．将检验电荷从A点沿不同路径移到B点，电场力所做的功不同解析由于A点处电场线比B点处电场线疏，因此A点电场强度比B点小，选项A错误；沿着电场线的方向电势逐渐降低，因此小球表面的电势比容器内表面的电势高，选项B错误；由于处于静电平衡的导体表面是等势面，电场线垂直于等势面，因此B点的电场强度方向与该处内表面垂直，选项C正确；将检验电荷从A点沿不同的路径移到B点，由于A、B两点的电势差恒定，因此电场力做功WAB＝qUAB相同，选项D错误．4．(多选)如图所示，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M＝30°.M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM＝φN，φF＝φP，点电荷Q在M、N、P三点所在平面内，则(AD)A．点电荷Q一定在MP的连线上B．连接PF的线段一定在同一等势面上C．将正试探电荷从P点搬运到N点，电场力做负功D．φP大于φM解析根据题意，点电荷Q必在MN的中垂线和PF的中垂线的交点处，过F作MN的垂直平分线交MP于O点(如图)，由几何关系可知ON恰好垂直平分PF，故点电荷Q一定位于O点，选项A正确；由正点电荷的等势面分布特点可知选项B错误；因为是正点电荷形成的电场，将正试探电荷从P点搬运到N点，电场力做正功，选项C错误；因为是正点电荷形成的电场，越靠近场源电荷的等势面电势越高，选项D正确．
