施工区域围挡施工方案

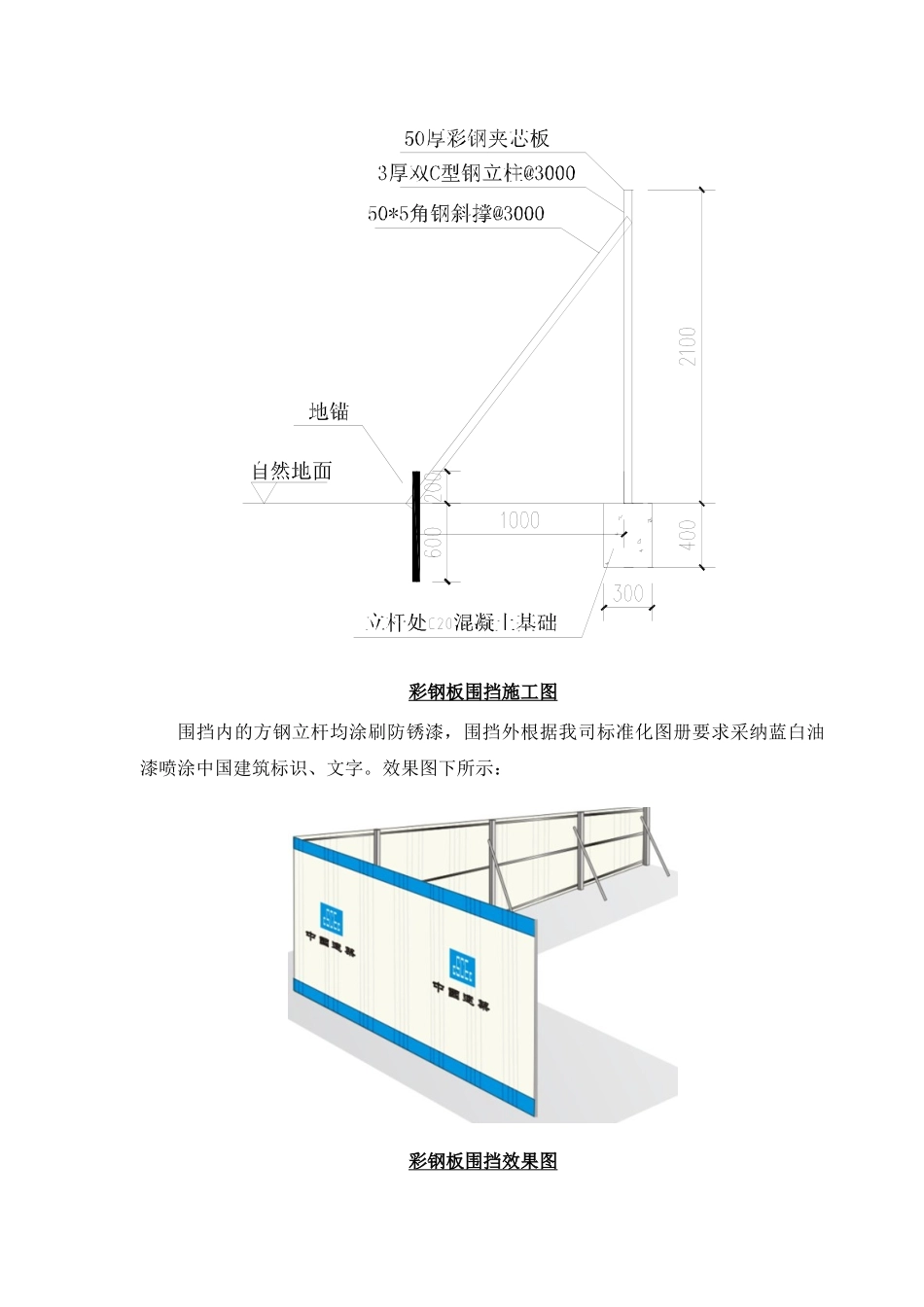

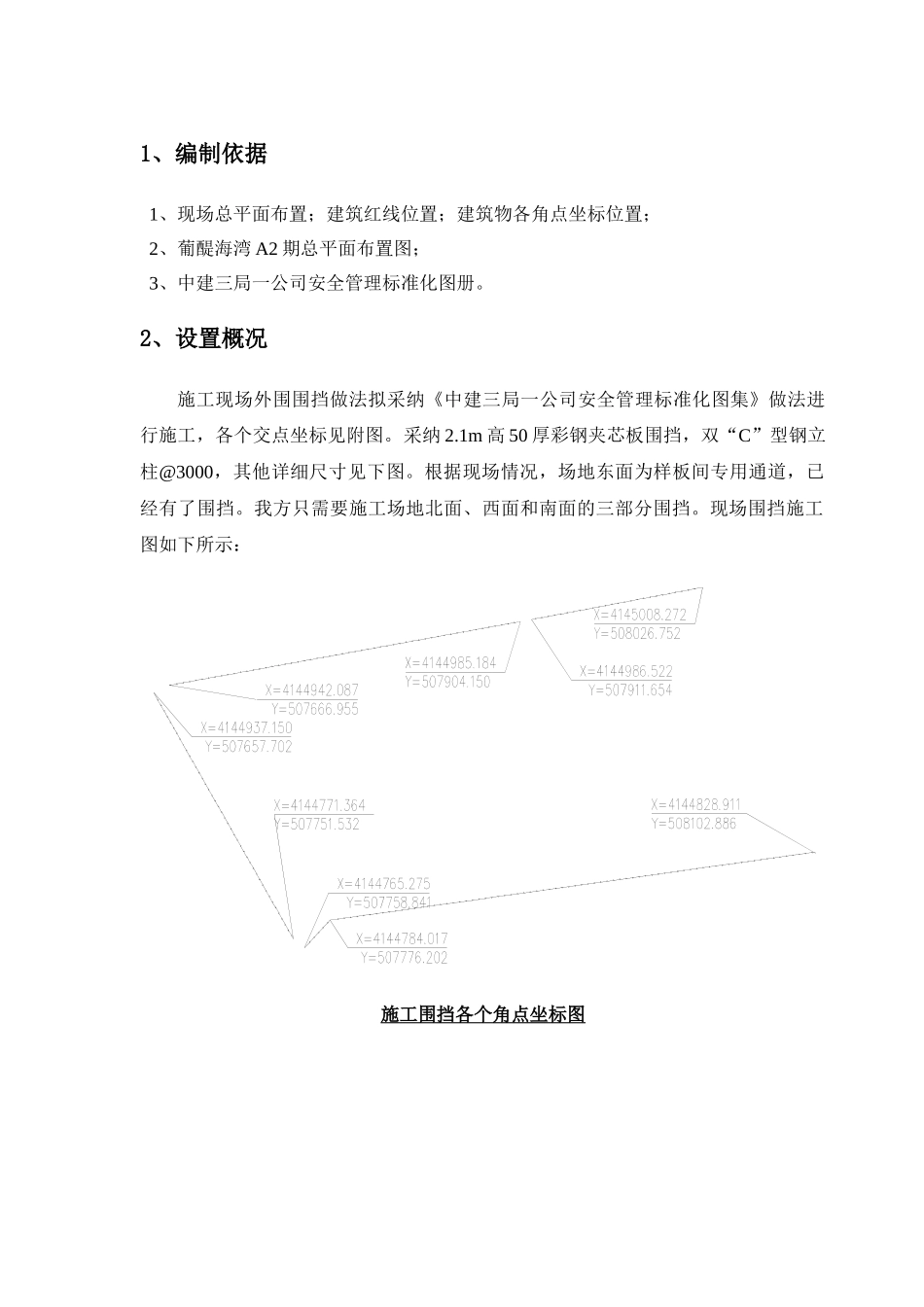

葡醍海湾 A2 期一组团二标段工程现场围挡施工方案现场围挡施工方案中建三局第一建设工程有限责任公司葡醍海湾 A2 期一组团二标段项目经理部二○一二年四月1、编制依据1、现场总平面布置；建筑红线位置；建筑物各角点坐标位置；2、葡醍海湾 A2 期总平面布置图；3、中建三局一公司安全管理标准化图册。2、设置概况施工现场外围围挡做法拟采纳《中建三局一公司安全管理标准化图集》做法进行施工，各个交点坐标见附图。采纳 2.1m 高 50 厚彩钢夹芯板围挡，双“C”型钢立柱@3000，其他详细尺寸见下图。根据现场情况，场地东面为样板间专用通道，已经有了围挡。我方只需要施工场地北面、西面和南面的三部分围挡。现场围挡施工图如下所示：施工围挡各个角点坐标图彩钢板围挡施工图围挡内的方钢立杆均涂刷防锈漆，围挡外根据我司标准化图册要求采纳蓝白油漆喷涂中国建筑标识、文字。效果图下所示：彩钢板围挡效果图
