施工测量放线施工方案

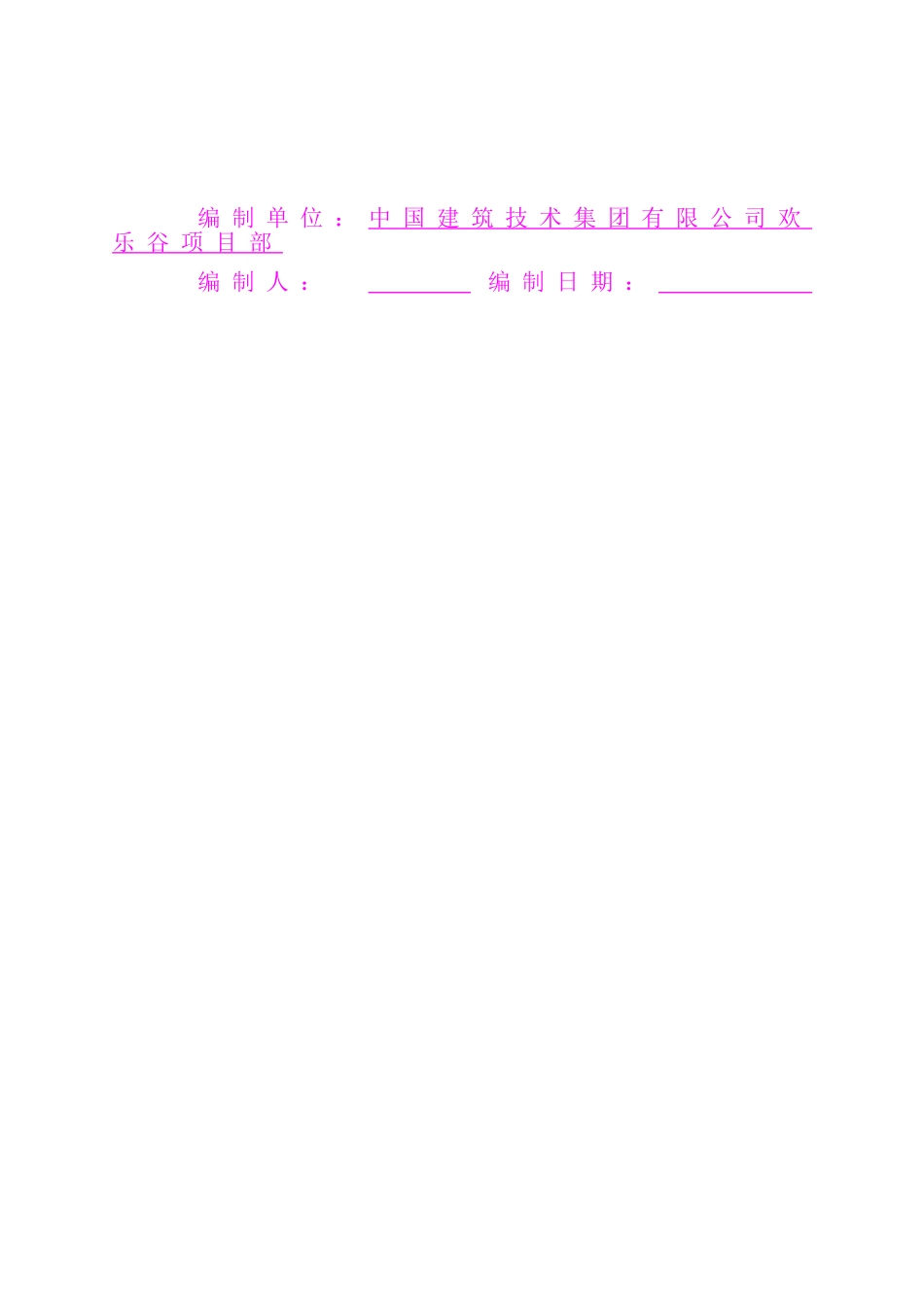

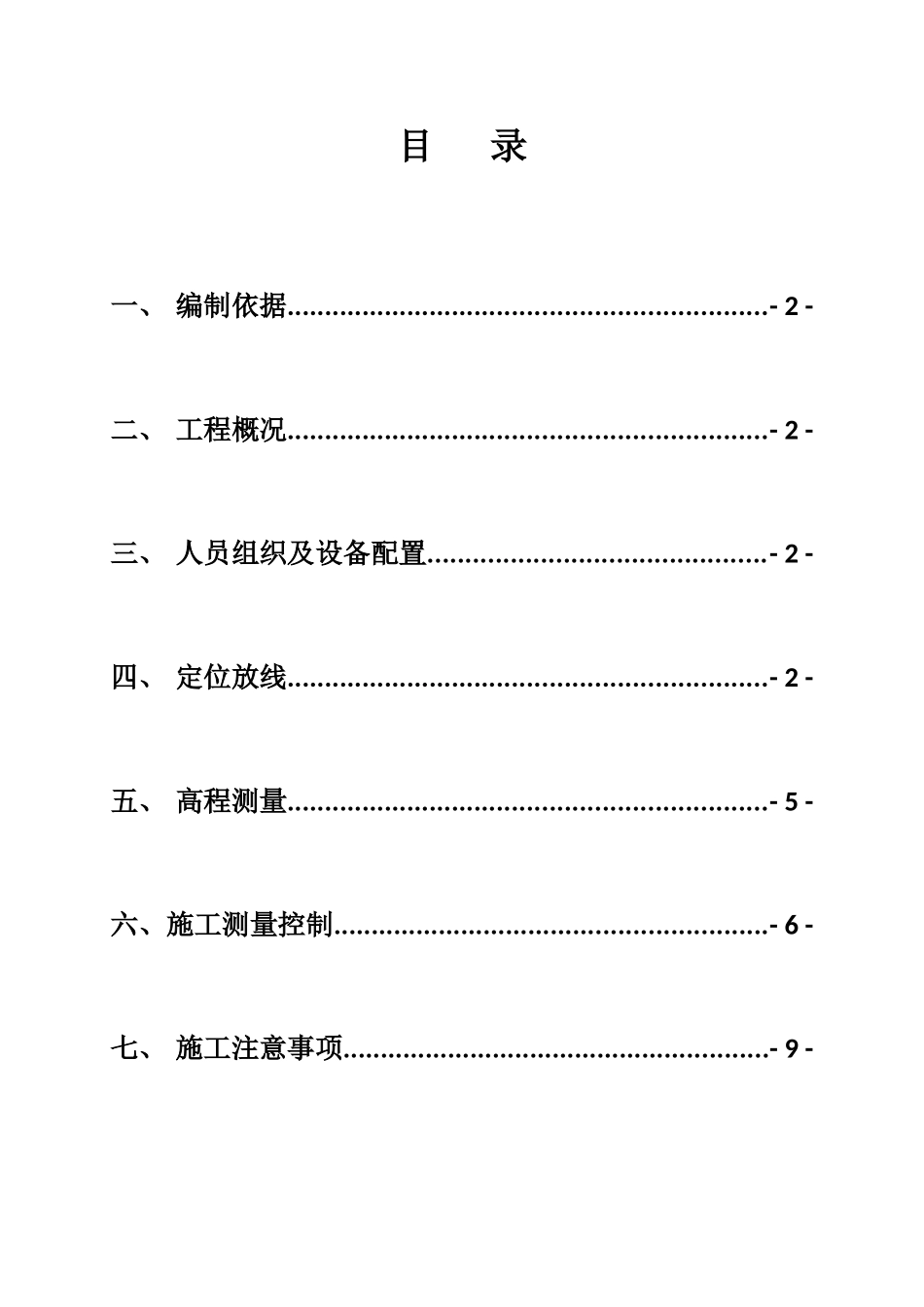

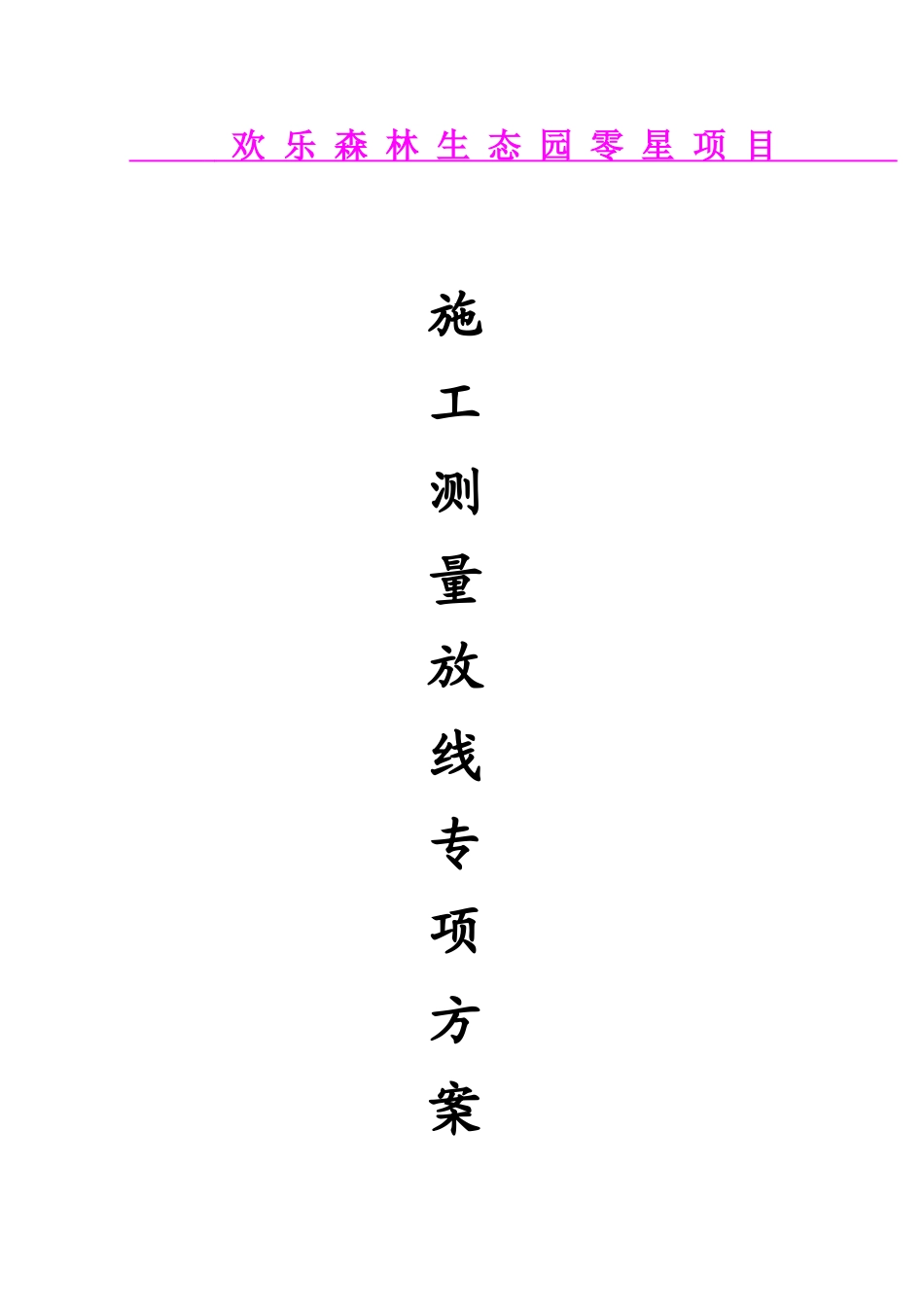

欢 乐 森 林 生 态 园 零 星 项 目 施工测量放线专项方案编 制 单 位 ： 中 国 建 筑 技 术 集 团 有 限 公 司 欢乐 谷 项 目 部编 制 人 ： 编 制 日 期 ： 目 录一、 编制依据................................................................- 2 -二、 工程概况................................................................- 2 -三、 人员组织及设备配置.............................................- 2 -四、 定位放线................................................................- 2 -五、 高程测量................................................................- 5 -六、施工测量控制..........................................................- 6 -七、 施工注意事项.........................................................- 9 -一、编制依据1、 甲方提供的施工图纸。2、 建筑工程施工测量规程（DBJ01-21-95）。3、 工程测量法律规范（GB5006-93）。二、工程概况本工程为北京欢乐谷三期零星工程—野蜂渡客栈改造。建设地点：北京市朝阳区东四环路东侧，京哈高速南侧，北京欢乐谷园区内。结构形式：采纳格构式钢柱+桁架。结构平面长 40.0 米宽 20.6 米。三、人员组织及设备配置（一）、人员组织一名专业技术员，一名施工员负责 现场测量工作，两名现场辅助测量员。（二）、设备配备本工程拟采纳配备激光经纬仪（JZ2）控制，检测轴线和垂直度；用 2 台水准仪（DZS3-1）型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采纳标准长钢尺和水准仪相结合进行。自进场开始，配合工程进度进行轴线的投测和标高的控制。四、定位放线（一）、 作业条件1、施工测量作业条件。2、管网图等资料齐备。3、测量仪器经校检完好齐备。4、施工现场已平整好，地面障碍物已清除。5、建筑规划红线界桩已投放，保存完好。6、测量员已事先熟悉建筑规划红线图和建筑总平面图，建筑物规划红线的间距符合当地城市规划要求，已算出建筑物各特征点与规划红线之间的距离尺寸并正确标注在建筑总平面图上。7、测量员已确定测量放线的方法和步骤。（二）、 所用材料及仪器1、 测量工程主要用一些零星、辅助材料，包括：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。2、 测量工程主要用两种仪器：激光经纬仪（JZ2）、水准仪（DZS3-1）...
