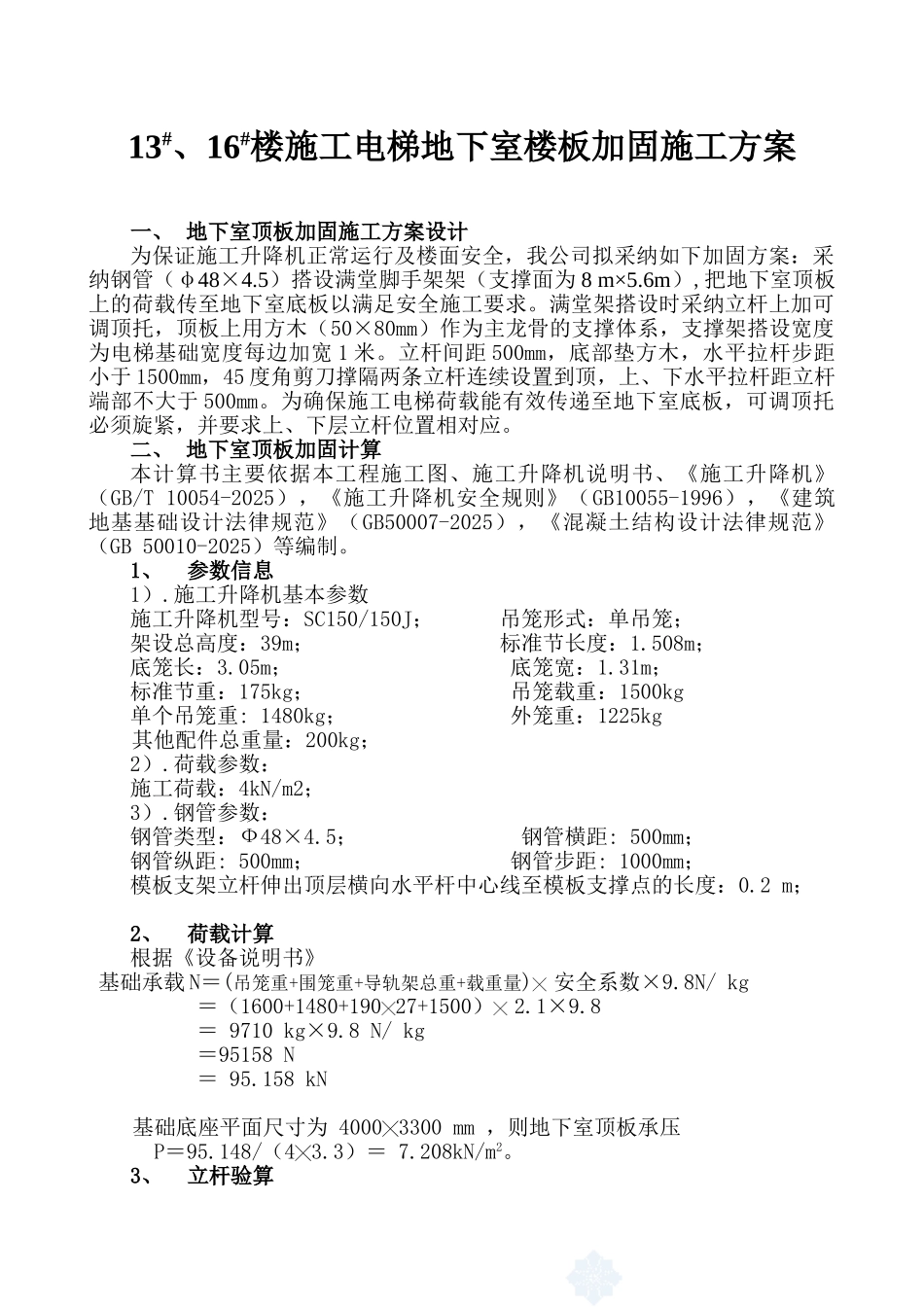

13#、16#楼施工电梯地下室楼板加固施工方案一、 地下室顶板加固施工方案设计为保证施工升降机正常运行及楼面安全，我公司拟采纳如下加固方案：采纳钢管（φ48×4.5）搭设满堂脚手架架（支撑面为 8 m×5.6m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。满堂架搭设时采纳立杆上加可调顶托，顶板上用方木（50×80mm）作为主龙骨的支撑体系，支撑架搭设宽度为电梯基础宽度每边加宽 1 米。立杆间距 500mm，底部垫方木，水平拉杆步距小于 1500mm，45 度角剪刀撑隔两条立杆连续设置到顶，上、下水平拉杆距立杆端部不大于 500mm。为确保施工电梯荷载能有效传递至地下室底板，可调顶托必须旋紧，并要求上、下层立杆位置相对应。二、 地下室顶板加固计算本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2025），《施工升降机安全规则》（GB10055-1996），《建筑地基基础设计法律规范》（GB50007-2025），《混凝土结构设计法律规范》（GB 50010-2025）等编制。1、参数信息1）.施工升降机基本参数施工升降机型号：SC150/150J； 吊笼形式：单吊笼；架设总高度：39m； 标准节长度：1.508m；底笼长：3.05m； 底笼宽：1.31m；标准节重：175kg； 吊笼载重：1500kg单个吊笼重: 1480kg； 外笼重：1225kg 其他配件总重量：200kg；2）.荷载参数：施工荷载：4kN/m2；3）.钢管参数：钢管类型：Ф48×4.5； 钢管横距: 500mm；钢管纵距: 500mm； 钢管步距: 1000mm；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度：0.2 m；2、荷载计算根据《设备说明书》基础承载 N＝(吊笼重+围笼重+导轨架总重+载重量)╳ 安全系数×9.8N/ kg ＝（1600+1480+190╳27+1500）╳ 2.1×9.8＝ 9710 kg×9.8 N/ kg＝95158 N＝ 95.158 kN基础底座平面尺寸为 4000╳3300 mm ，则地下室顶板承压P＝95.148/（4╳3.3）＝ 7.208kN/m2。3、立杆验算以最大荷载对立杆进行验算，不考虑钢筋砼上梁的承载力，则传给每根立杆的力为：N＝7.208╳0.5╳0.5＝1.802 kN 查《施工手册》当水平步距为 1500mm 时，立杆（48╳4.5 钢管、对接方式）允许荷载【N】=30.3kN > 1.802kN ;查建筑材料手册得，可调顶托的允许荷载【N】=20kN > 1.802 kN 。故立杆受力满足要求。4、混凝土强度验算为方便计算，假设载荷全部集中并均匀分布于底座的两条槽钢[12（b×h＝53×120），计算如下：两槽钢与混凝土楼面的接触面...
