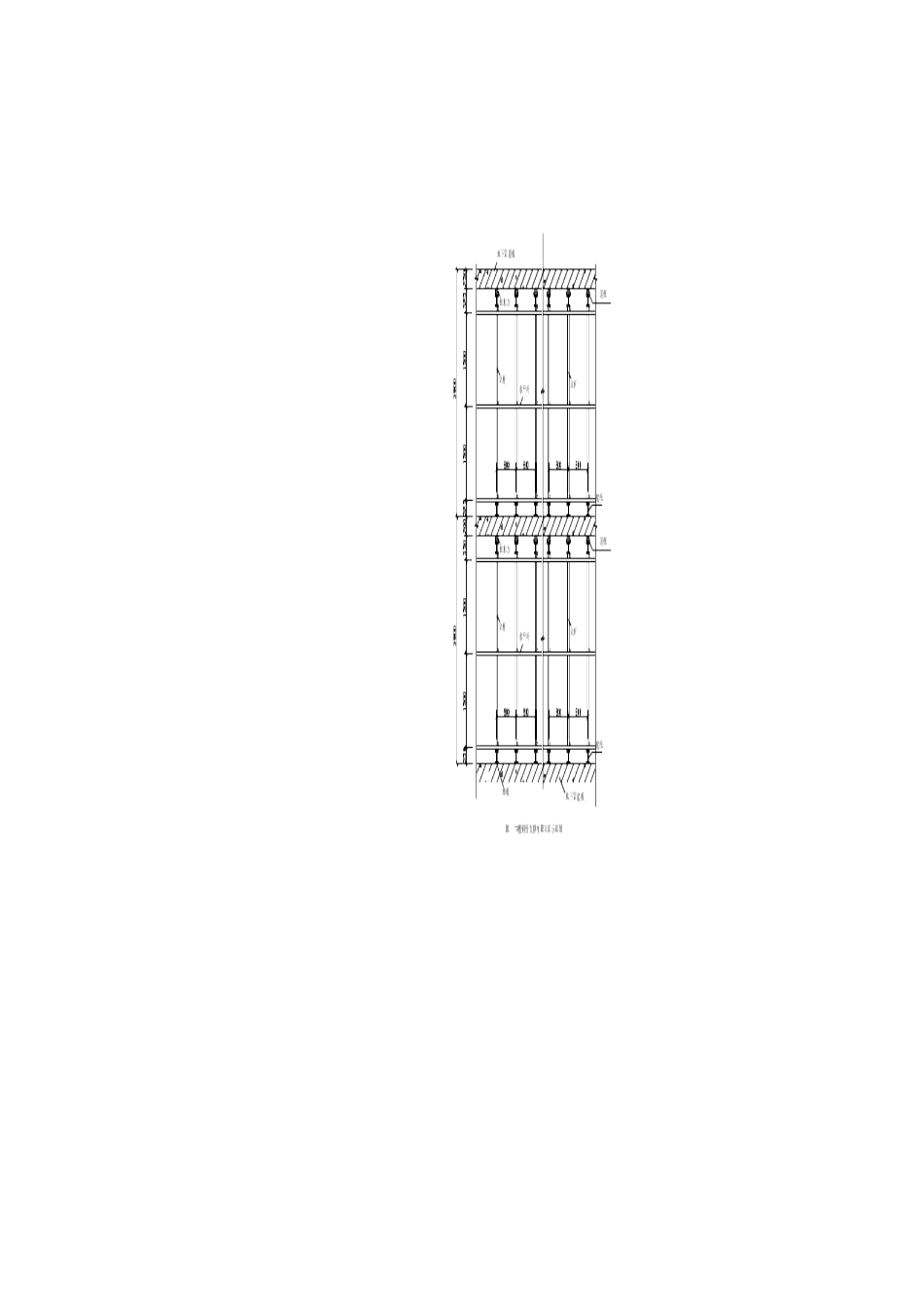

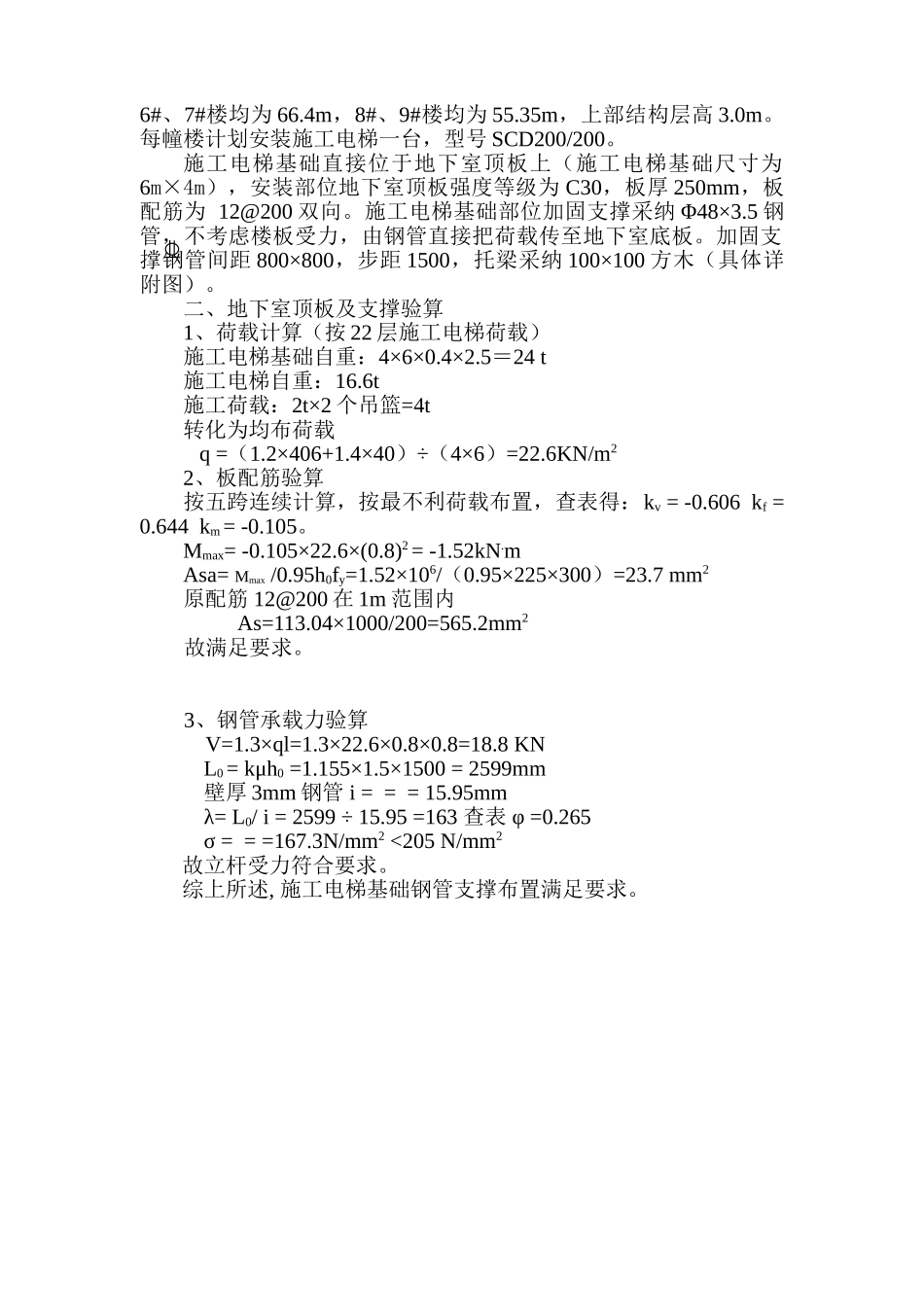

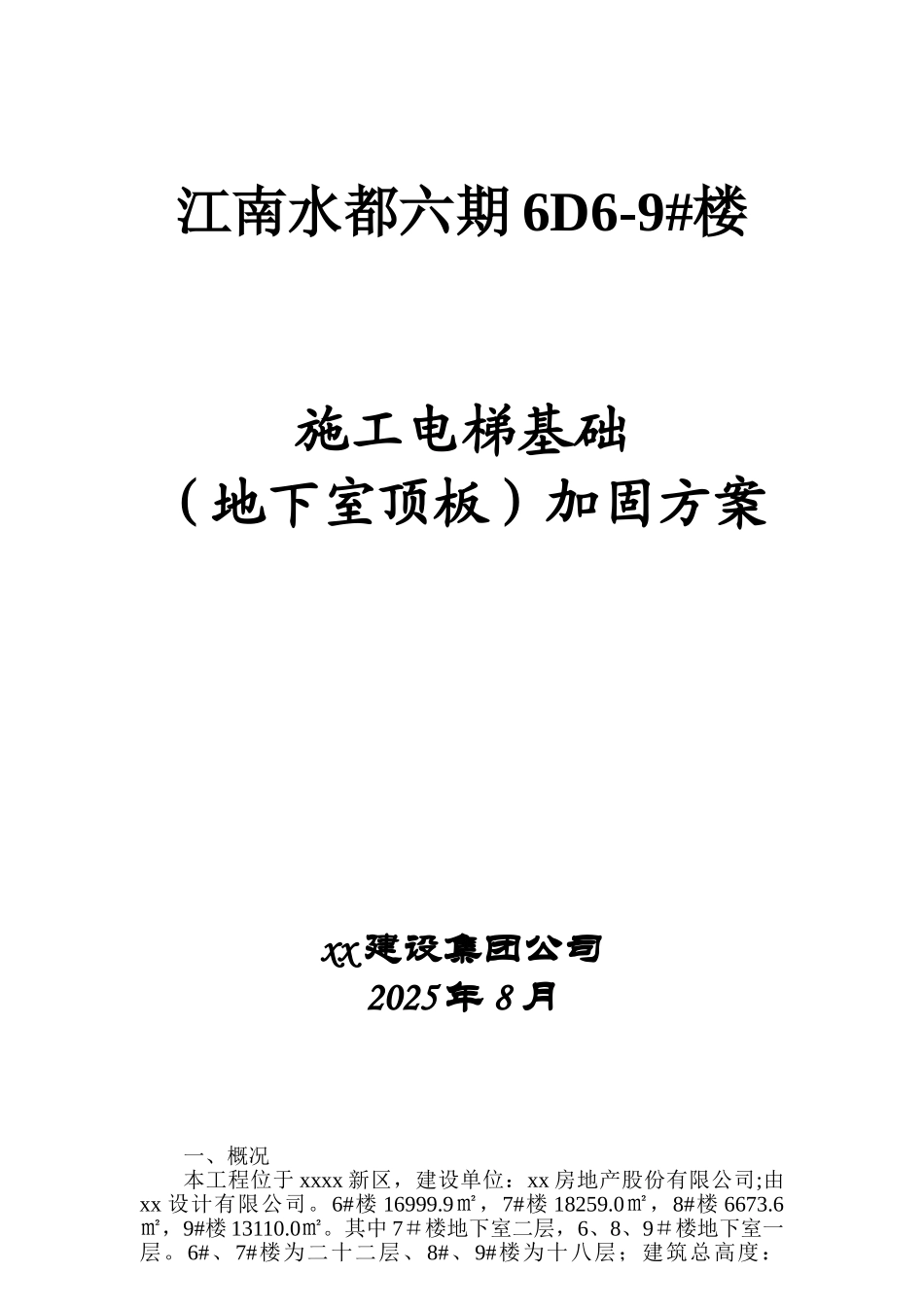

江南水都六期 6D6-9#楼施工电梯基础（地下室顶板）加固方案xx 建设集团公司2025 年 8 月一、概况本工程位于 xxxx 新区，建设单位：xx 房地产股份有限公司;由xx 设计有限公司。6#楼 16999.9㎡，7#楼 18259.0㎡，8#楼 6673.6㎡，9#楼 13110.0㎡。其中 7＃楼地下室二层，6、8、9＃楼地下室一层。6#、7#楼为二十二层、8#、9#楼为十八层；建筑总高度：6#、7#楼均为 66.4m，8#、9#楼均为 55.35m，上部结构层高 3.0m。每幢楼计划安装施工电梯一台，型号 SCD200/200。施工电梯基础直接位于地下室顶板上（施工电梯基础尺寸为6m×4m），安装部位地下室顶板强度等级为 C30，板厚 250mm，板配筋为 12@200 双向。施工电梯基础部位加固支撑采纳 Φ48×3.5 钢管，不考虑楼板受力，由钢管直接把荷载传至地下室底板。加固支撑钢管间距 800×800，步距 1500，托梁采纳 100×100 方木（具体详附图）。二、地下室顶板及支撑验算1、荷载计算（按 22 层施工电梯荷载）施工电梯基础自重：4×6×0.4×2.5＝24 t施工电梯自重：16.6t施工荷载：2t×2 个吊篮=4t转化为均布荷载 q =（1.2×406+1.4×40）÷（4×6）=22.6KN/m22、板配筋验算按五跨连续计算，按最不利荷载布置，查表得：kv = -0.606 kf = 0.644 km = -0.105。Mmax= -0.105×22.6×(0.8)2 = -1.52kN.mAsa= Mmax /0.95h0fy=1.52×106/（0.95×225×300）=23.7 mm2原配筋 12@200 在 1m 范围内As=113.04×1000/200=565.2mm2故满足要求。3、钢管承载力验算V=1.3×ql=1.3×22.6×0.8×0.8=18.8 KNL0 = kμh0 =1.155×1.5×1500 = 2599mm壁厚 3mm 钢管 i = = = 15.95mmλ= L0/ i = 2599 ÷ 15.95 =163 查表 φ =0.265σ = = =167.3N/mm2 <205 N/mm2故立杆受力符合要求。综上所述, 施工电梯基础钢管支撑布置满足要求。
