施工电梯基础施工方案VIP专享

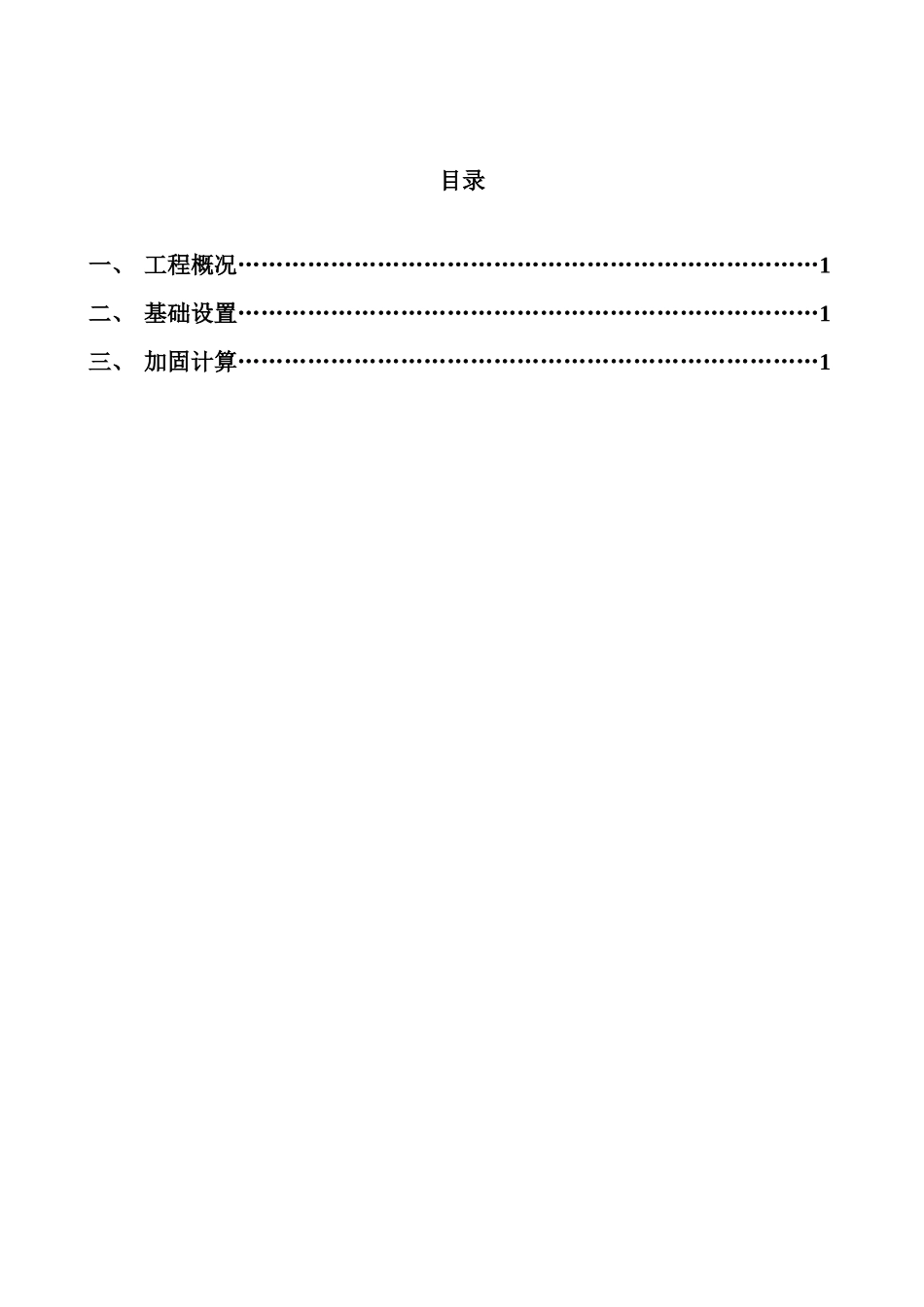

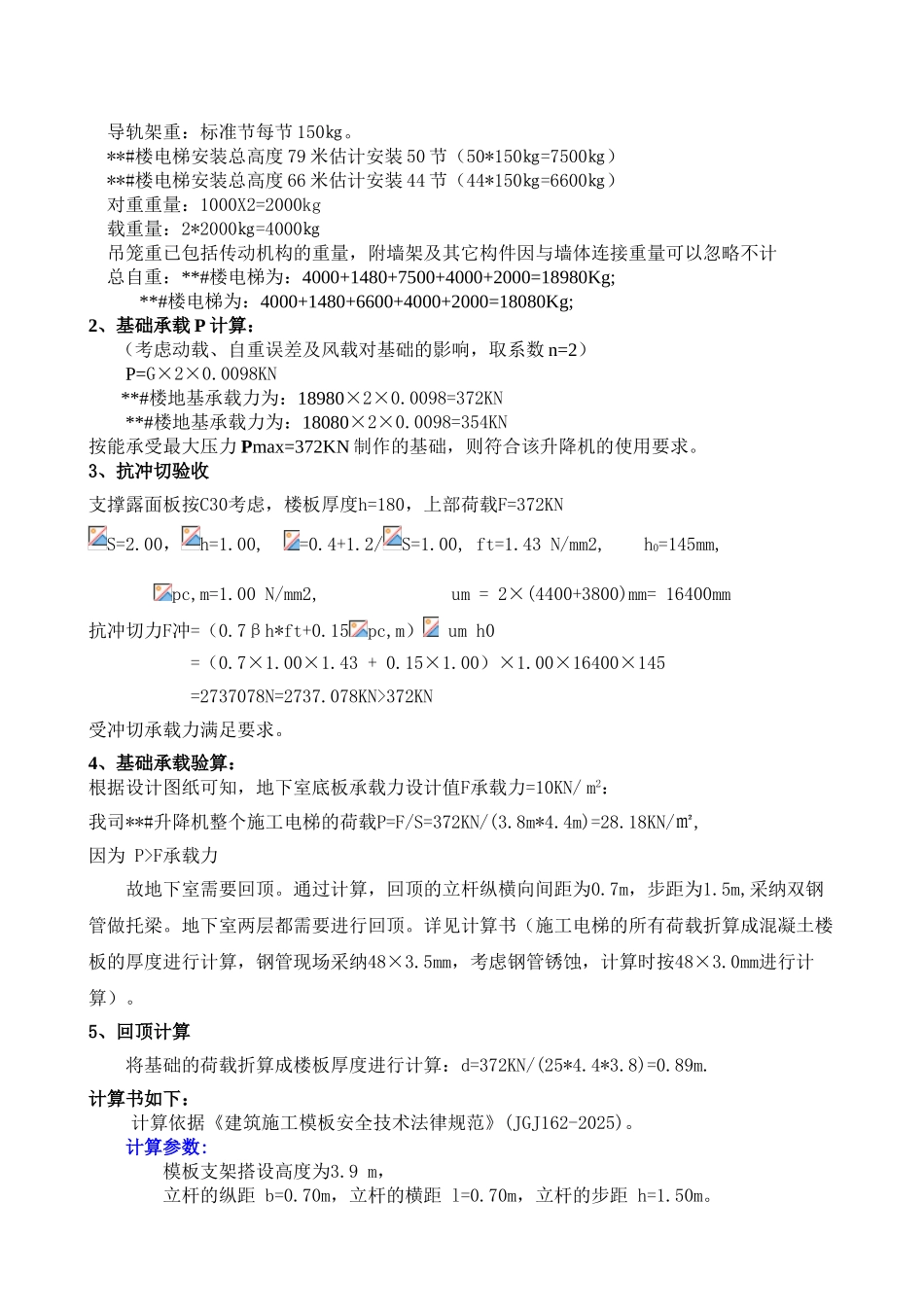

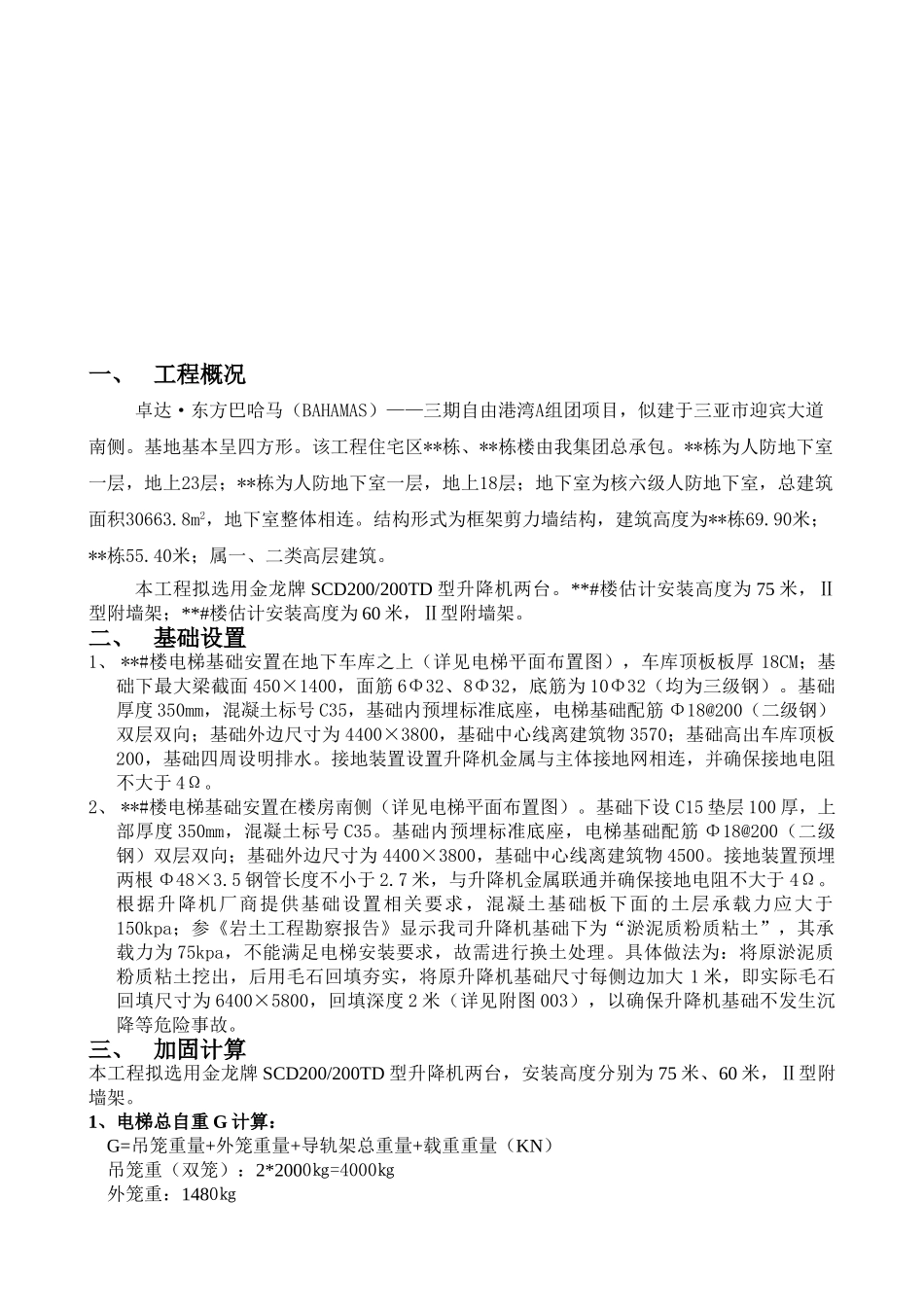

目录一、 工程概况…………………………………………………………………1二、 基础设置…………………………………………………………………1三、 加固计算…………………………………………………………………1一、 工程概况卓达·东方巴哈马（BAHAMAS）——三期自由港湾A组团项目，似建于三亚市迎宾大道南侧。基地基本呈四方形。该工程住宅区**栋、**栋楼由我集团总承包。**栋为人防地下室一层，地上23层；**栋为人防地下室一层，地上18层；地下室为核六级人防地下室，总建筑面积30663.8m2，地下室整体相连。结构形式为框架剪力墙结构，建筑高度为**栋69.90米；**栋55.40米；属一、二类高层建筑。本工程拟选用金龙牌 SCD200/200TD 型升降机两台。**#楼估计安装高度为 75 米，Ⅱ型附墙架；**#楼估计安装高度为 60 米，Ⅱ型附墙架。二、 基础设置1、 **#楼电梯基础安置在地下车库之上（详见电梯平面布置图），车库顶板板厚 18CM；基础下最大梁截面 450×1400，面筋 6Φ32、8Φ32，底筋为 10Φ32（均为三级钢）。基础厚度 350mm，混凝土标号 C35，基础内预埋标准底座，电梯基础配筋 Φ18@200（二级钢）双层双向；基础外边尺寸为 4400×3800，基础中心线离建筑物 3570；基础高出车库顶板200，基础四周设明排水。接地装置设置升降机金属与主体接地网相连，并确保接地电阻不大于 4Ω。2、 **#楼电梯基础安置在楼房南侧（详见电梯平面布置图）。基础下设 C15 垫层 100 厚，上部厚度 350mm，混凝土标号 C35。基础内预埋标准底座，电梯基础配筋 Φ18@200（二级钢）双层双向；基础外边尺寸为 4400×3800，基础中心线离建筑物 4500。接地装置预埋两根 Φ48×3.5 钢管长度不小于 2.7 米，与升降机金属联通并确保接地电阻不大于 4Ω。根据升降机厂商提供基础设置相关要求，混凝土基础板下面的土层承载力应大于150kpa；参《岩土工程勘察报告》显示我司升降机基础下为“淤泥质粉质粘土”，其承载力为 75kpa，不能满足电梯安装要求，故需进行换土处理。具体做法为：将原淤泥质粉质粘土挖出，后用毛石回填夯实，将原升降机基础尺寸每侧边加大 1 米，即实际毛石回填尺寸为 6400×5800，回填深度 2 米（详见附图 003），以确保升降机基础不发生沉降等危险事故。三、 加固计算本工程拟选用金龙牌 SCD200/200TD 型升降机两台，安装高度分别为 75 米、60 米，Ⅱ型附墙架。1、电梯总自重 G 计算：G=吊笼重量+外笼重...
