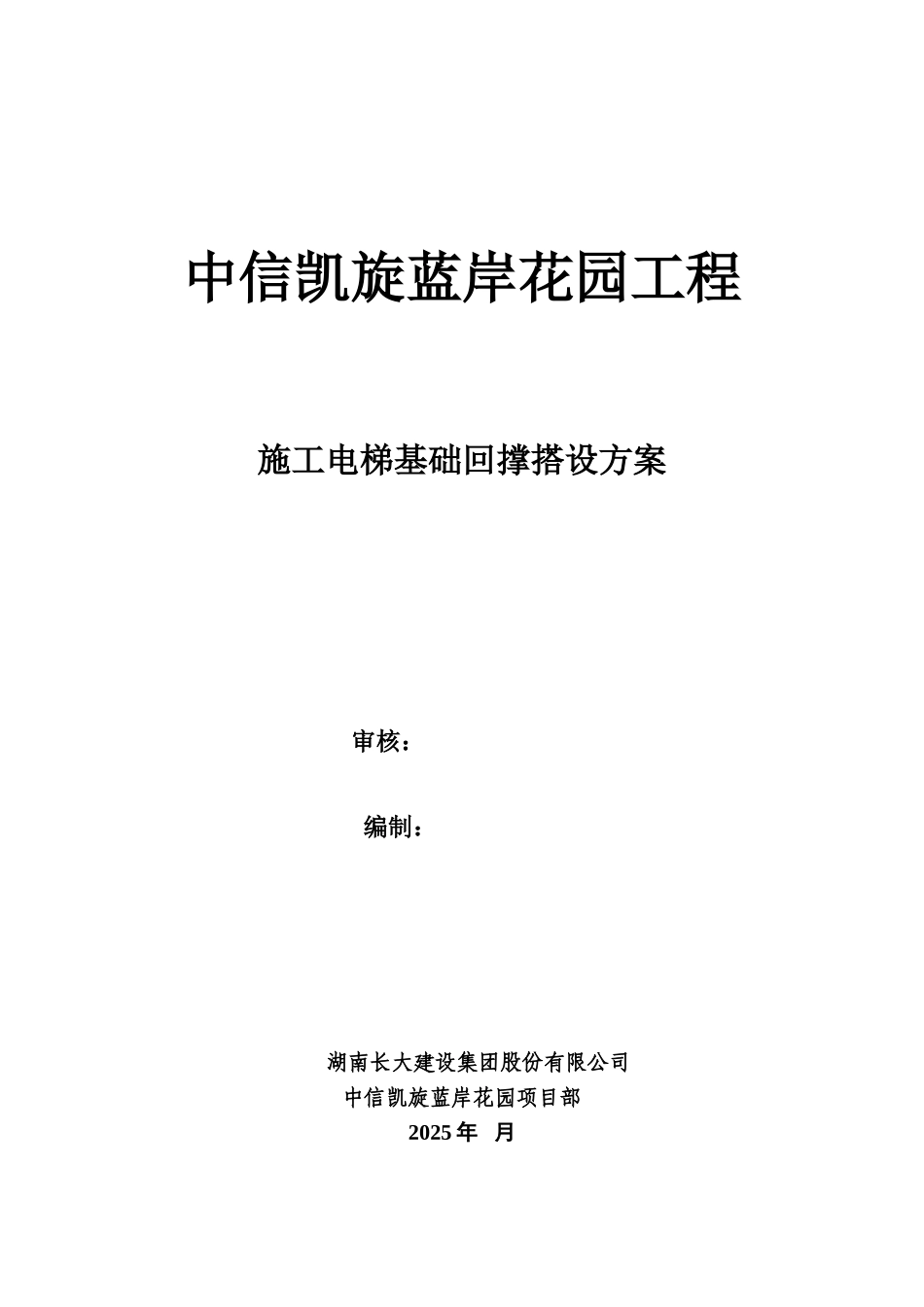

中信凯旋蓝岸花园工程施工电梯基础回撑搭设方案 审核：编制： 湖南长大建设集团股份有限公司中信凯旋蓝岸花园项目部2025 年 月 中信凯旋蓝岸花园工程施工电梯基础回撑搭设方案1、工程概况本工程位于长株潭三地核心芙蓉南路与韶山南路交界处。本工程为二类高层民用建筑，包括 14 个单体：其中多层建筑（2-3 层）：28 号栋为幼儿园、29、30、31 栋为商业楼；18~27 栋为十栋高层住宅楼。基础 28、29、30#栋采纳柱下独立基础；其他采纳人工挖孔基础。多层为钢筋混凝土框架架构；高层为钢筋混凝土剪力墙结构。18、20、23、25 号栋建筑地下部分连通一体，地下一层， 主体 15 层，-1F 层高为 4-4.20m，±0.000 以上标准层高 2.9m，室外标高-0.83米。18#~25#栋住宅楼相对标高±0.000 相当于绝对标高 51.55 m，建筑高度为 43.65 米；26#、27#栋住宅楼相对标高±0.000 相当于绝对标高分别为 51.65 m和 52.55m，建筑高度为 40.75 米；28#栋幼儿园相对标高±0.000 相当于绝对标高 52.55m，建筑高度为 8.55 米；29#、31#栋商业楼相对标高±0.000 相当于绝对标高 51.75m；30#栋商业楼相对标高±0.000 相当于绝对标高 52.35m。2、回撑搭设方案：因该工程人防地下室面积较大，20#、22#、23#栋为地下室塔楼，施工电梯不能安装在自然土层上，故人货电梯只能定位于地下室顶板位置上。因此根据施工电梯厂家提供的使用说明书得知总荷载为 352KN，基础尺寸为 4000×6000mm，因此加固范围为 4500×6500mm，由此地下室顶板承担的总荷载为总荷载为 12.04 kN/m2 此荷载由施工电梯底部 4500×6500 范围的楼板承担，而根据结构设计地下室顶板施工荷载为 5KN/m2，故需要在楼板下面设置钢管支撑，钢管支撑采纳螺栓底座（钢定托）顶紧，按 400mm 纵横间距设置立杆，纵横向水平间距 400，高度方向步距 h=1000mm 加设水平方向拉杆。3、地下室顶板支撑架计算书：（1）计算依据：钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)、《建筑地基基础设计法律规范》(GB 50007-2025)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2025)等法律规范。《扣件式钢管模板高支撑架设计和使用安全》（2）设计选型：地下室顶板在20#、22#、23#楼施工电梯基础底部采纳钢管脚手架回撑的方式以保证板使用安全。钢管脚手架间距纵横为400×400mm，步距为1000mm，45mm×95mm方木...
