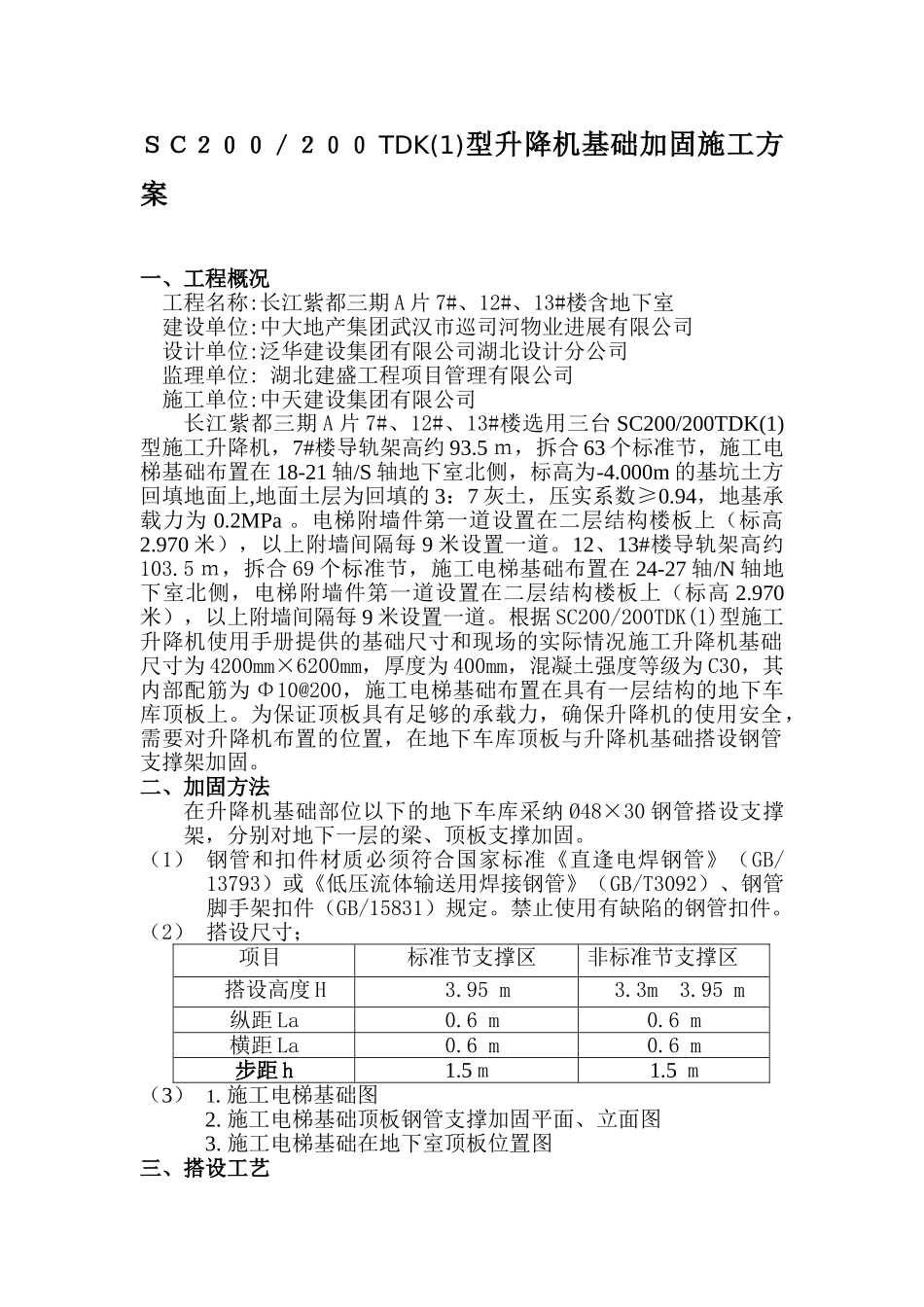

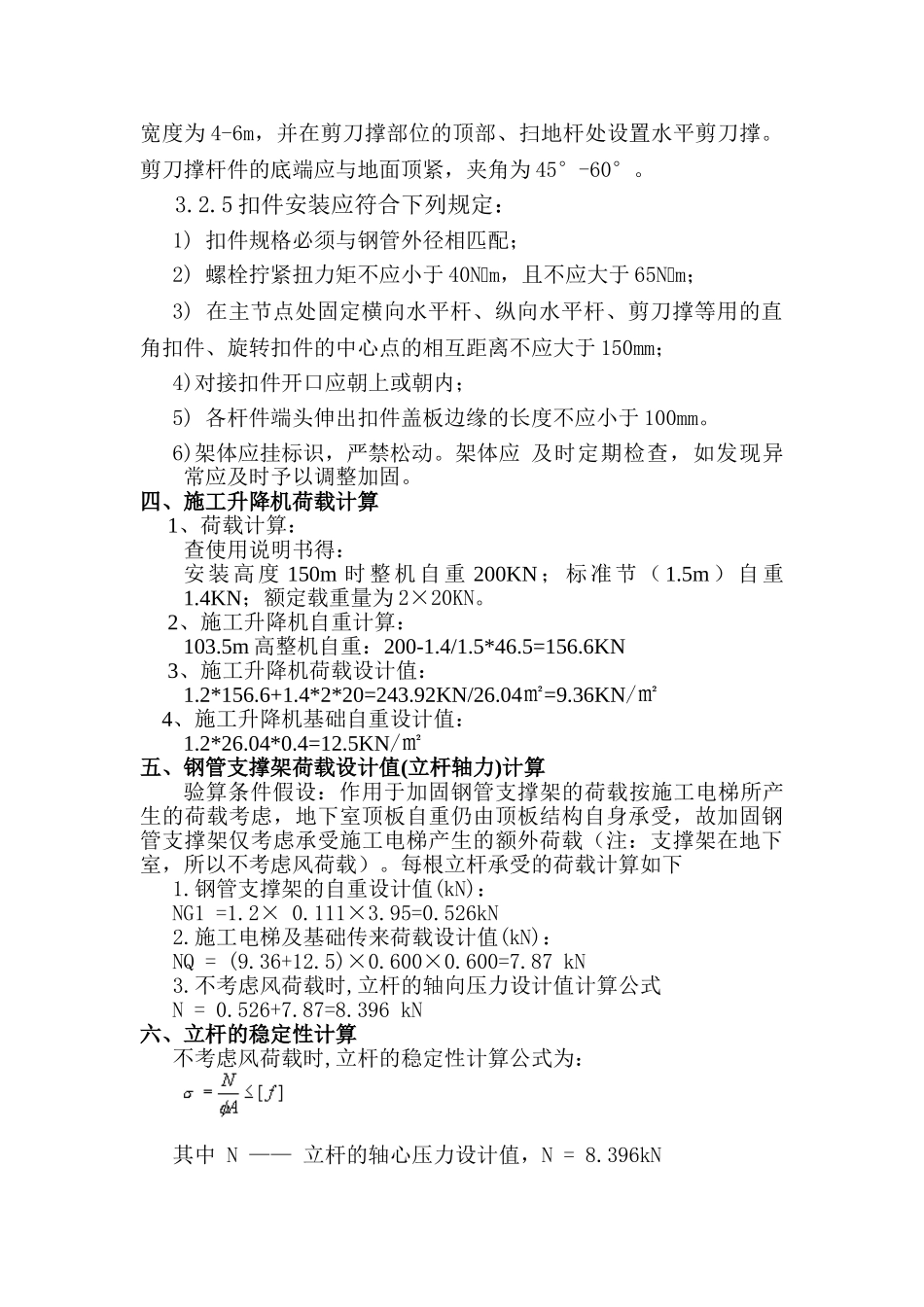

ＳＣ２００／２００ TDK(1)型升降机基础加固施工方案一、工程概况工程名称:长江紫都三期 A 片 7#、12#、13#楼含地下室建设单位:中大地产集团武汉市巡司河物业进展有限公司设计单位:泛华建设集团有限公司湖北设计分公司监理单位: 湖北建盛工程项目管理有限公司施工单位:中天建设集团有限公司长江紫都三期 A 片 7#、12#、13#楼选用三台 SC200/200TDK(1)型施工升降机，7#楼导轨架高约 93.5 ｍ，拆合 63 个标准节，施工电梯基础布置在 18-21 轴/S 轴地下室北侧，标高为-4.000m 的基坑土方回填地面上,地面土层为回填的 3：7 灰土，压实系数≥0.94，地基承载力为 0.2MPa 。电梯附墙件第一道设置在二层结构楼板上（标高2.970 米），以上附墙间隔每 9 米设置一道。12、13#楼导轨架高约103.5 ｍ，拆合 69 个标准节，施工电梯基础布置在 24-27 轴/N 轴地下室北侧，电梯附墙件第一道设置在二层结构楼板上（标高 2.970米），以上附墙间隔每 9 米设置一道。根据 SC200/200TDK(1)型施工升降机使用手册提供的基础尺寸和现场的实际情况施工升降机基础尺寸为 4200mm×6200mm，厚度为 400mm，混凝土强度等级为 C30，其内部配筋为 Φ10@200，施工电梯基础布置在具有一层结构的地下车库顶板上。为保证顶板具有足够的承载力，确保升降机的使用安全，需要对升降机布置的位置，在地下车库顶板与升降机基础搭设钢管支撑架加固。二、加固方法在升降机基础部位以下的地下车库采纳 Ø48×30 钢管搭设支撑架，分别对地下一层的梁、顶板支撑加固。（1） 钢管和扣件材质必须符合国家标准《直逢电焊钢管》（GB/13793）或《低压流体输送用焊接钢管》（GB/T3092）、钢管脚手架扣件（GB/15831）规定。禁止使用有缺陷的钢管扣件。（2） 搭设尺寸；项目标准节支撑区非标准节支撑区搭设高度 H 3.95 m 3.3m 3.95 m纵距 La 0.6 m0.6 m横距 La 0.6 m0.6 m步距 h1.5 m1.5 m（3） 1. 施工电梯基础图2. 施工电梯基础顶板钢管支撑加固平面、立面图3. 施工电梯基础在地下室顶板位置图 三、搭设工艺3.1 工艺流程按上述立杆间距，在楼层上放线定位→立杆与水平杆用扣件连接成第一层支撑架体→对立杆的垂直度进行初步校正→搭设扫地杆并再次对立杆的垂直度进行校正→逐层搭设支模架和竖向剪刀撑。3.2 搭设注意事项支撑架由立杆、水平杆、扫地杆、水平剪刀撑、垂直剪刀撑、扣件、可调顶托等组成。3.2.1 材料采 纳 48*3.0 钢 ...
