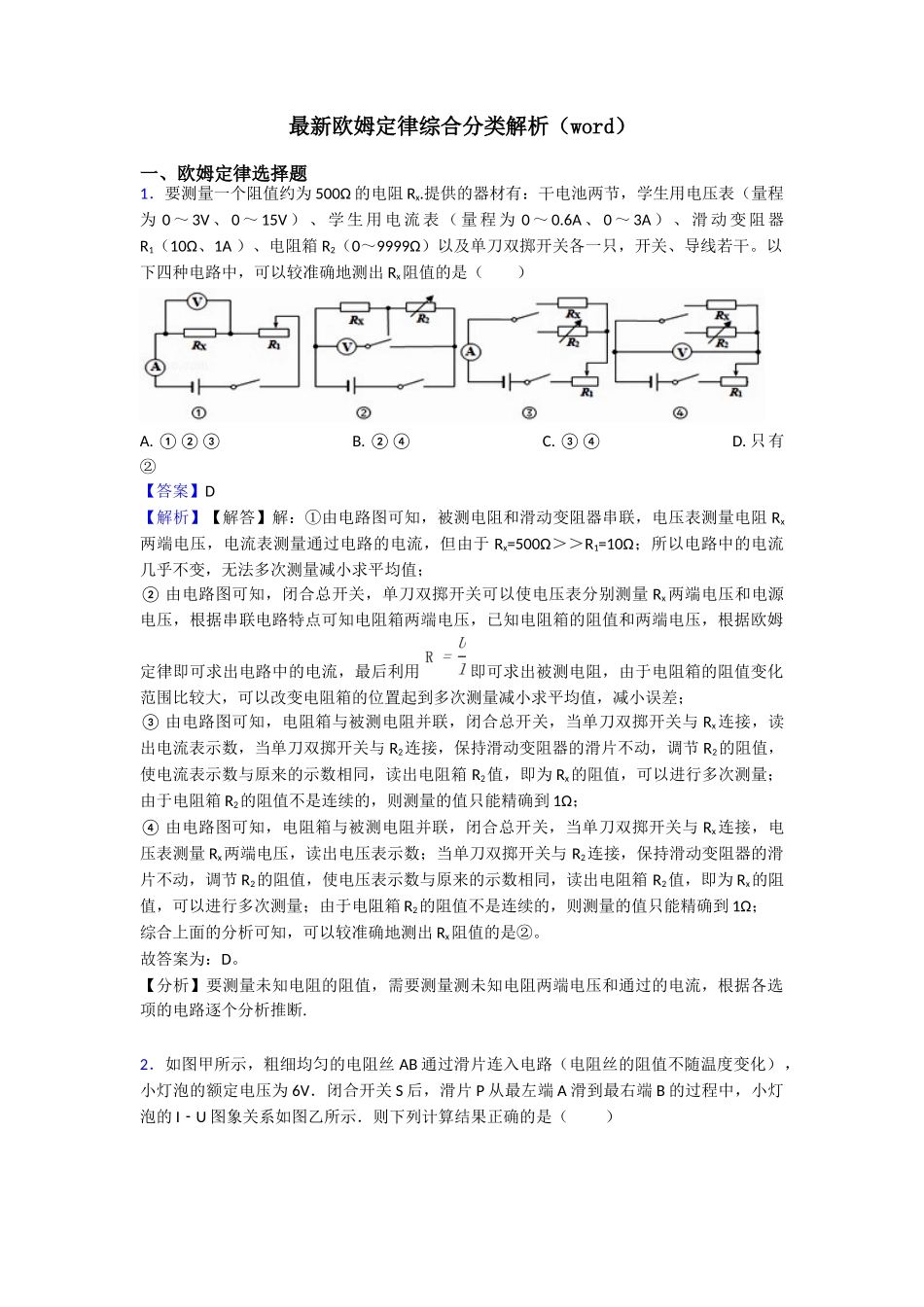

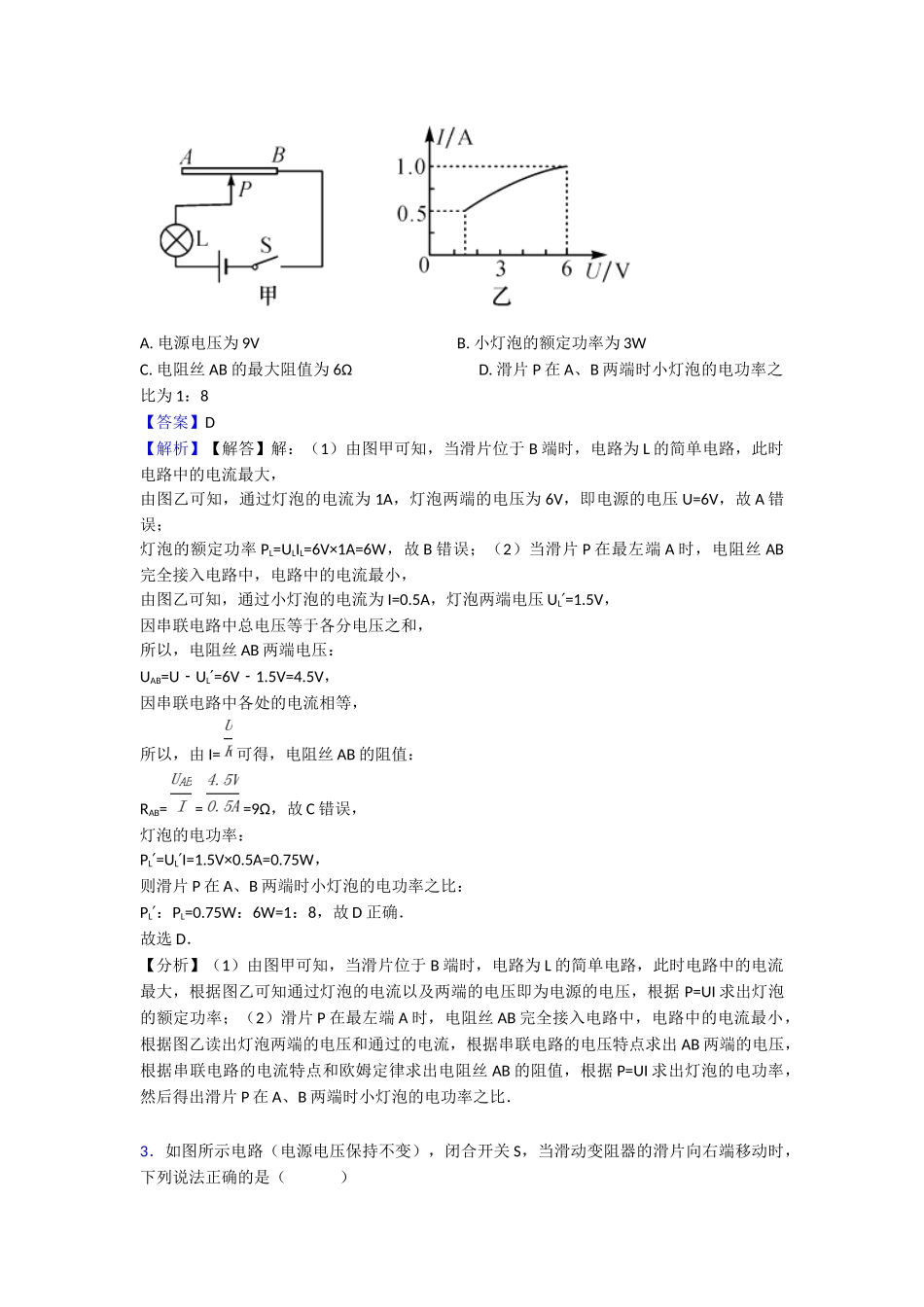

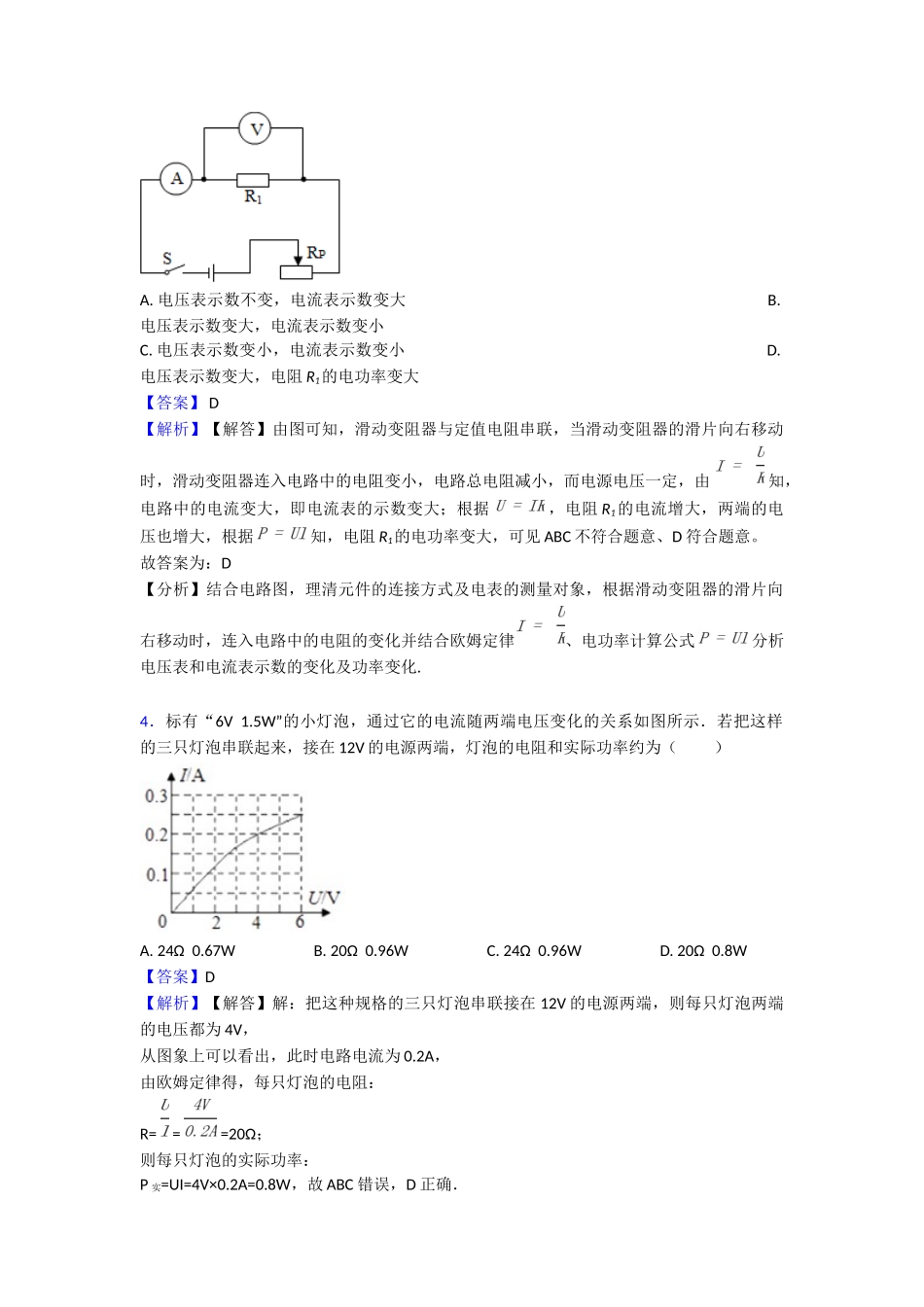

最新欧姆定律综合分类解析（word）一、欧姆定律选择题1．要测量一个阻值约为 500Ω 的电阻 Rx.提供的器材有：干电池两节，学生用电压表（量程为 0 ～ 3V 、 0 ～ 15V ） 、 学 生 用 电 流 表 （ 量 程 为 0 ～ 0.6A 、 0 ～ 3A ） 、 滑 动 变 阻 器R1（10Ω、1A ）、电阻箱 R2（0～9999Ω）以及单刀双掷开关各一只，开关、导线若干。以下四种电路中，可以较准确地测出 Rx阻值的是（ ）A. ①②③ B. ②④ C. ③④ D. 只有②【答案】D 【解析】【解答】解：①由电路图可知，被测电阻和滑动变阻器串联，电压表测量电阻 Rx两端电压，电流表测量通过电路的电流，但由于 Rx=500Ω＞＞R1=10Ω；所以电路中的电流几乎不变，无法多次测量减小求平均值；② 由电路图可知，闭合总开关，单刀双掷开关可以使电压表分别测量 Rx两端电压和电源电压，根据串联电路特点可知电阻箱两端电压，已知电阻箱的阻值和两端电压，根据欧姆定律即可求出电路中的电流，最后利用 即可求出被测电阻，由于电阻箱的阻值变化范围比较大，可以改变电阻箱的位置起到多次测量减小求平均值，减小误差；③ 由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与 Rx连接，读出电流表示数，当单刀双掷开关与 R2连接，保持滑动变阻器的滑片不动，调节 R2的阻值，使电流表示数与原来的示数相同，读出电阻箱 R2值，即为 Rx的阻值，可以进行多次测量；由于电阻箱 R2的阻值不是连续的，则测量的值只能精确到 1Ω；④ 由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与 Rx连接，电压表测量 Rx两端电压，读出电压表示数；当单刀双掷开关与 R2连接，保持滑动变阻器的滑片不动，调节 R2的阻值，使电压表示数与原来的示数相同，读出电阻箱 R2值，即为 Rx的阻值，可以进行多次测量；由于电阻箱 R2的阻值不是连续的，则测量的值只能精确到 1Ω；综合上面的分析可知，可以较准确地测出 Rx阻值的是②。故答案为：D。【分析】要测量未知电阻的阻值，需要测量测未知电阻两端电压和通过的电流，根据各选项的电路逐个分析推断.2．如图甲所示，粗细均匀的电阻丝 AB 通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为 6V．闭合开关 S 后，滑片 P 从最左端 A 滑到最右端 B 的过程中，小灯泡的 IU﹣图象关系如图乙所示．则下列计算结果正确的是（ ）A. 电源电压为 9V B...
