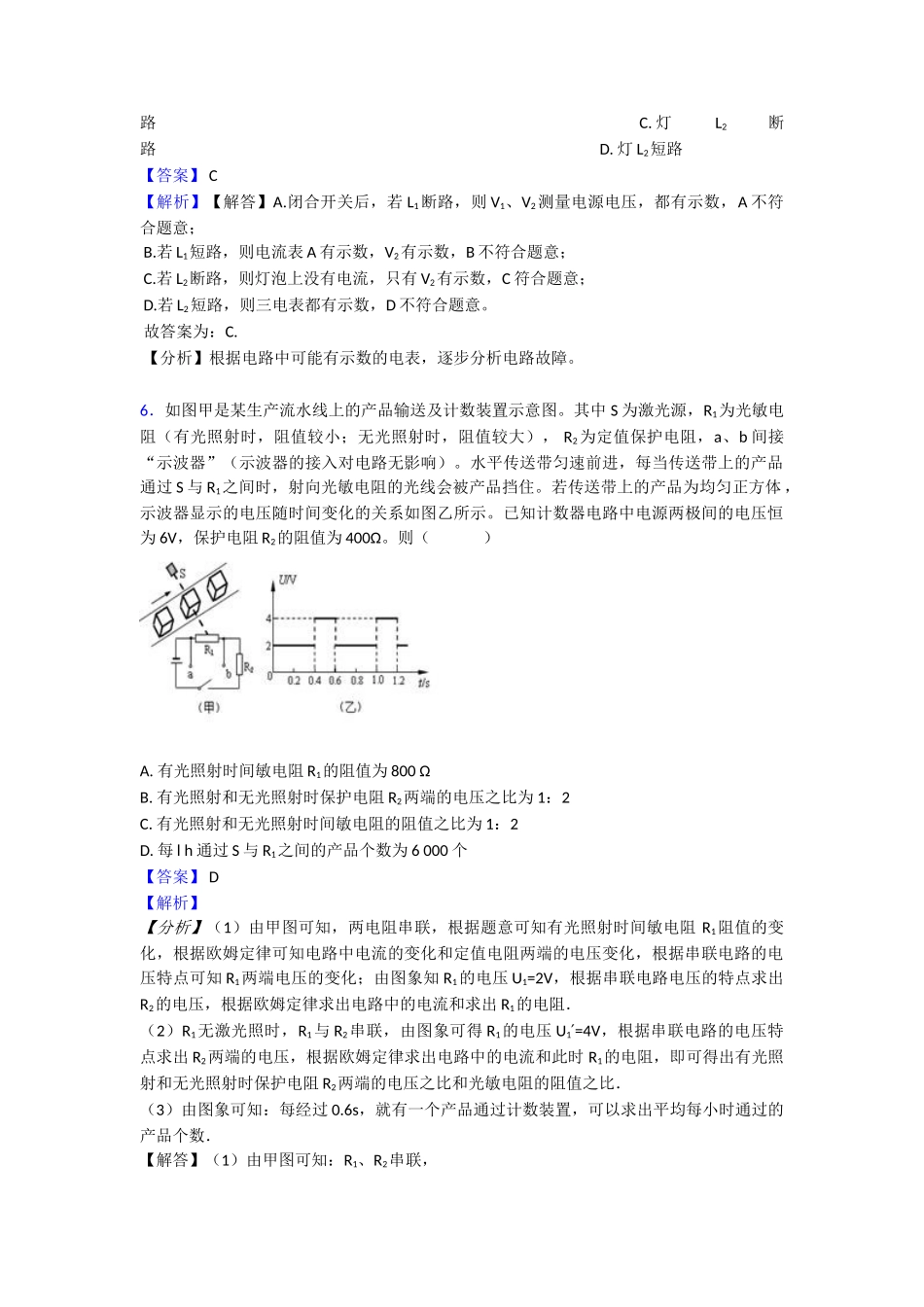

最新电压 电阻 复习（word）一、电压 电阻选择题1．电路和水路有许多相似之处。下列与如图中抽水机作用相似的电路元件是（ ）A. 用电器 B. 电 源 C. 电 键 D. 导线【答案】B 【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B 符合题意，ACD 不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．如图所示的电路，开关 S 闭合，正常工作一段时间后，电流表示数突然减小但不为零。用电压表检测，当电压表接 a、b 两点时，电压表有示数；接 b、c 两点时，电压表无示数，则故障是（ ） A. 开关 S 接触不良 B. ac 导线断路 C. R1断路 D. R2断路【答案】 B 【解析】【解答】解：由电路图可知，开关 S 闭合，R1与 R2并联，电流表测干路电流。 开关 S 闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接 a、b 两点时，电压表有示数，说明 a 到电源的负极与 b 到电源的正极之间是接通的；当电压表接 b、c 两点时，电压表无示数，说明 c 到电源的负极与 b 到电源的正极之间是断开的。由上知 a 到电源的负极、b 到电源的正极之间是接通的，Ac 间导线出现了断路。故答案为：B 【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.3．在如图所示的电路中，电压表测量的是（ ） A. 灯 L1两端的电压 B. 灯 L2两端的电压 C. 电源两端的电压 D. 开关 S 两端的电压【答案】B 【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离 L2很远，其实电压表是并联在 L2的两端的，测的是 L2的电压． 故选 B．【分析】电压表的使用规则要求，电压表要与被测电路并联．4．如图所示的电路，电源电压不变，闭合开关 S 后，灯 L 能发光，电流表、电压表均有示数，过了一会儿，灯 L 不亮，电流表无示数，电压表有示数，则电路故障可能是（ ） A. 灯 L 断 路 B. 电 阻 R 断路 C. 灯L短路 D. 电阻 R 短路【答案】 A 【解析】【解答】根据电路图，电阻 R 和灯泡串联，电压表测量灯泡的分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了，A 符合题意。 故答案为：A. 【分析】当电压表有示数，电流表无示数时，是电压表测量的位置断路了。5．如图所示电路，电源电压保持不变，三只电表均完好．开关 S...
