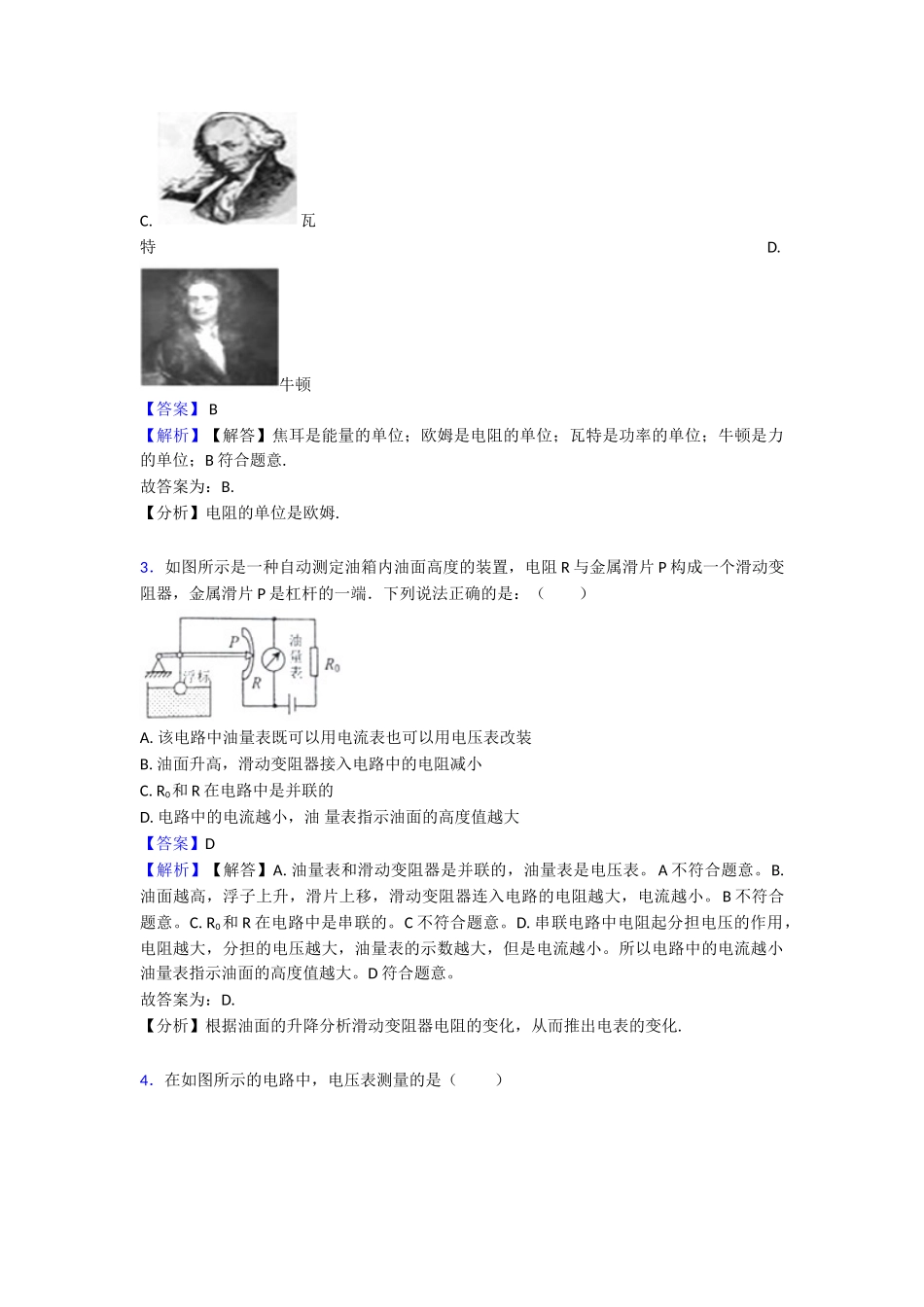

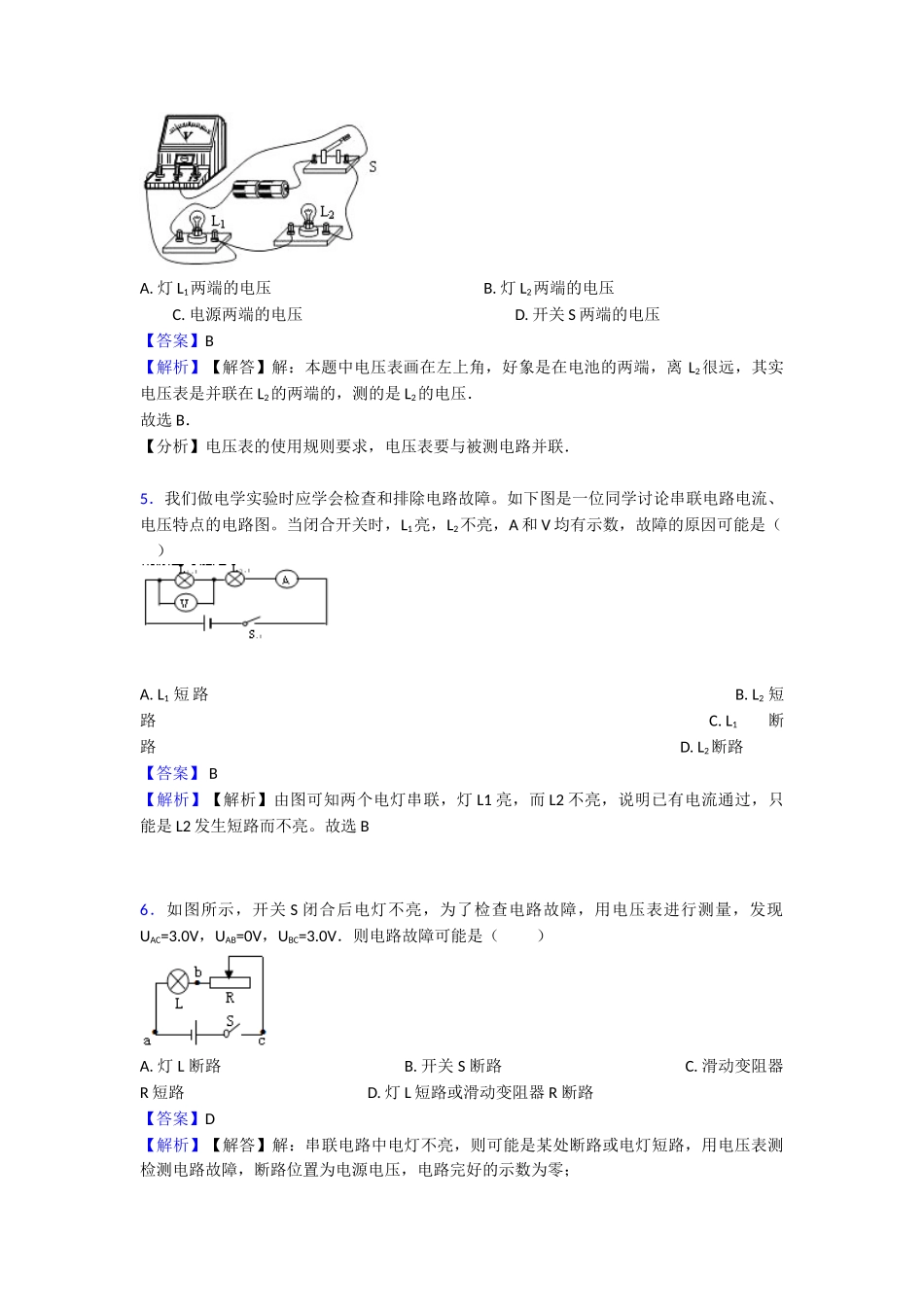

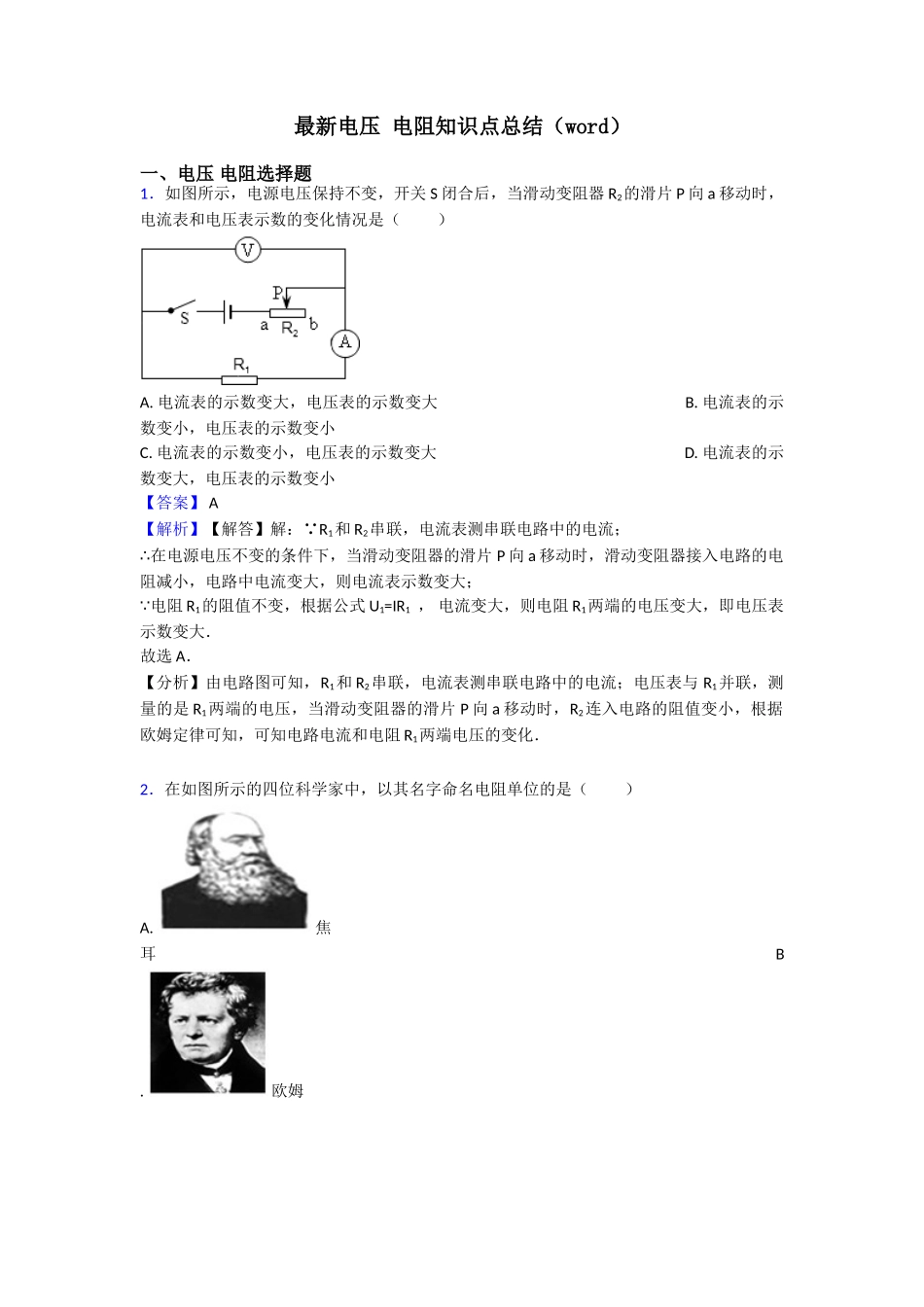

最新电压 电阻知识点总结（word）一、电压 电阻选择题1．如图所示，电源电压保持不变，开关 S 闭合后，当滑动变阻器 R2的滑片 P 向 a 移动时，电流表和电压表示数的变化情况是（ ） A. 电流表的示数变大，电压表的示数变大 B. 电流表的示数变小，电压表的示数变小C. 电流表的示数变小，电压表的示数变大 D. 电流表的示数变大，电压表的示数变小【答案】 A 【解析】【解答】解： R1和 R2串联，电流表测串联电路中的电流； ∴在电源电压不变的条件下，当滑动变阻器的滑片 P 向 a 移动时，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大； 电阻 R1的阻值不变，根据公式 U1=IR1 ， 电流变大，则电阻 R1两端的电压变大，即电压表示数变大．故选 A．【分析】由电路图可知，R1和 R2串联，电流表测串联电路中的电流；电压表与 R1并联，测量的是 R1两端的电压，当滑动变阻器的滑片 P 向 a 移动时，R2连入电路的阻值变小，根据欧姆定律可知，可知电路电流和电阻 R1两端电压的变化．2．在如图所示的四位科学家中，以其名字命名电阻单位的是（ ） A. 焦耳 B. 欧姆C. 瓦特 D. 牛顿【答案】 B 【解析】【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力的单位；B 符合题意.故答案为：B.【分析】电阻的单位是欧姆.3．如图所示是一种自动测定油箱内油面高度的装置，电阻 R 与金属滑片 P 构成一个滑动变阻器，金属滑片 P 是杠杆的一端．下列说法正确的是：（ ）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和 R 在电路中是并联的D. 电路中的电流越小，油 量表指示油面的高度值越大【答案】D 【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。A 不符合题意。B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。B 不符合题意。C. R0和 R 在电路中是串联的。C 不符合题意。D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。所以电路中的电流越小油量表指示油面的高度值越大。D 符合题意。故答案为：D.【分析】根据油面的升降分析滑动变阻器电阻的变化，从而推出电表的变化.4．在如图所示的电路中，电压表测量的是（ ） A. 灯 L1两端的电压 B. 灯 L2两端的电压 C. 电源两端的电压 D...
