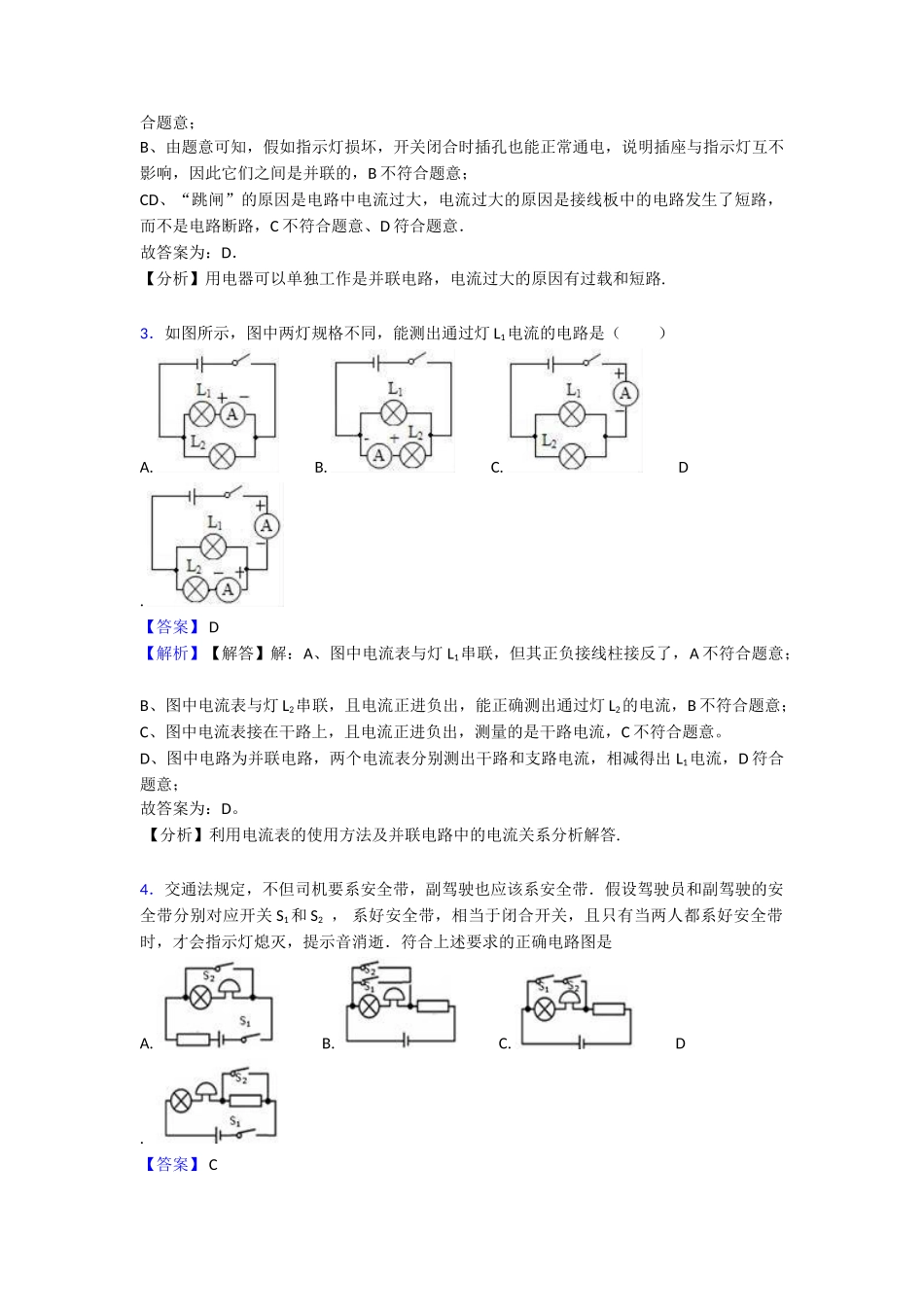

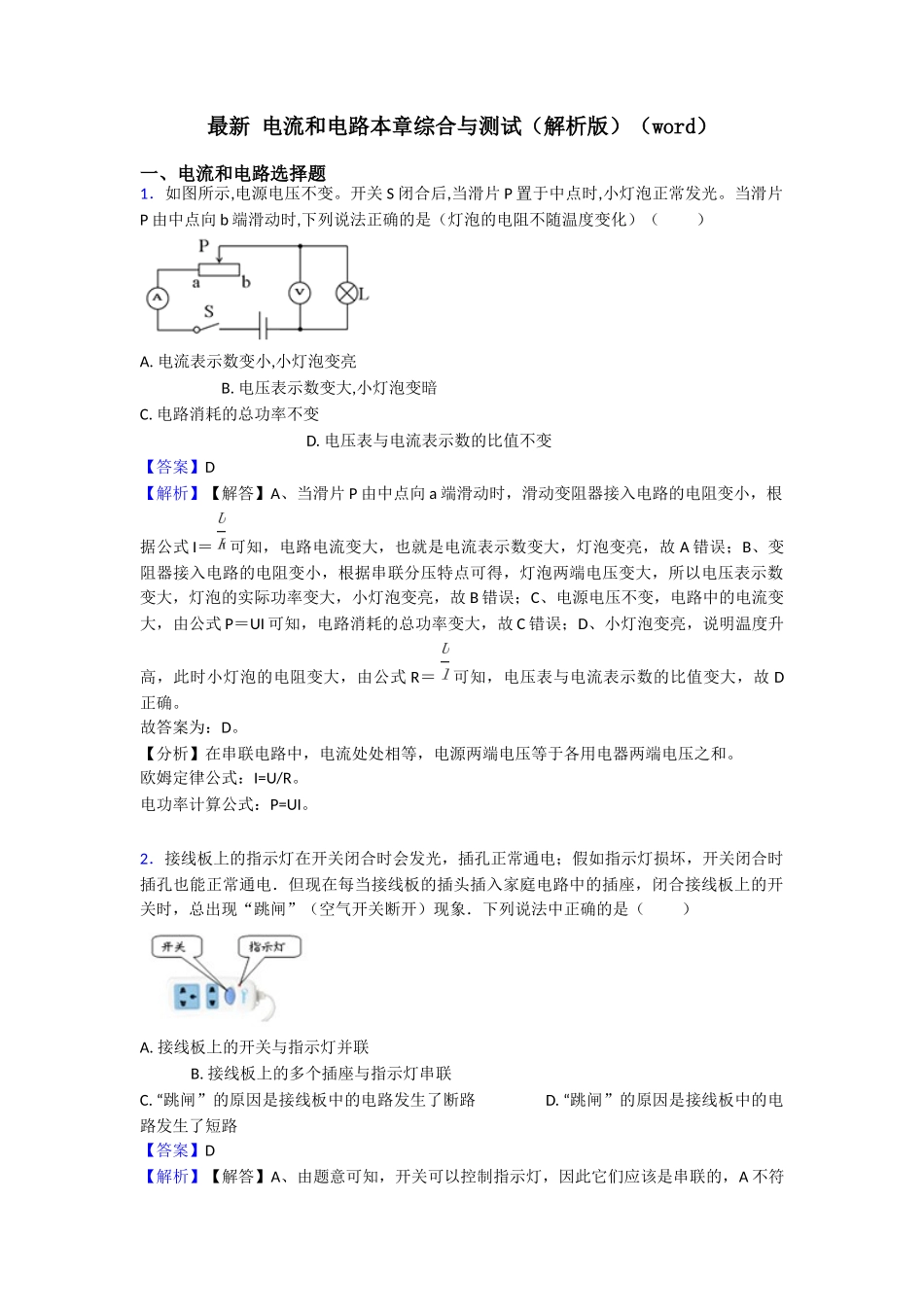

最新 电流和电路本章综合与测试（解析版）（word）一、电流和电路选择题1．如图所示,电源电压不变。开关 S 闭合后,当滑片 P 置于中点时,小灯泡正常发光。当滑片P 由中点向 b 端滑动时,下列说法正确的是（灯泡的电阻不随温度变化）（ ）A. 电流表示数变小,小灯泡变亮 B. 电压表示数变大,小灯泡变暗C. 电路消耗的总功率不变 D. 电压表与电流表示数的比值不变【答案】D 【解析】【解答】A、当滑片 P 由中点向 a 端滑动时，滑动变阻器接入电路的电阻变小，根据公式 I＝ 可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故 A 错误；B、变阻器接入电路的电阻变小，根据串联分压特点可得，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故 B 错误；C、电源电压不变，电路中的电流变大，由公式 P＝UI 可知，电路消耗的总功率变大，故 C 错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式 R＝ 可知，电压表与电流表示数的比值变大，故 D正确。故答案为：D。【分析】在串联电路中，电流处处相等，电源两端电压等于各用电器两端电压之和。欧姆定律公式：I=U/R。电功率计算公式：P=UI。2．接线板上的指示灯在开关闭合时会发光，插孔正常通电；假如指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（ ）A. 接线板上的开关与指示灯并联 B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路 D. “跳闸”的原因是接线板中的电路发生了短路【答案】D 【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A 不符合题意；B、由题意可知，假如指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B 不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C 不符合题意、D 符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.3．如图所示，图中两灯规格不同，能测出通过灯 L1电流的电路是（ ） A. B. C. D. 【答案】 D 【解析】【解答】解：A、图中电流表与灯 L1串联，但其正负接线柱接反了，A 不符合题意； B、图中电流表与灯 L2串联，且...
