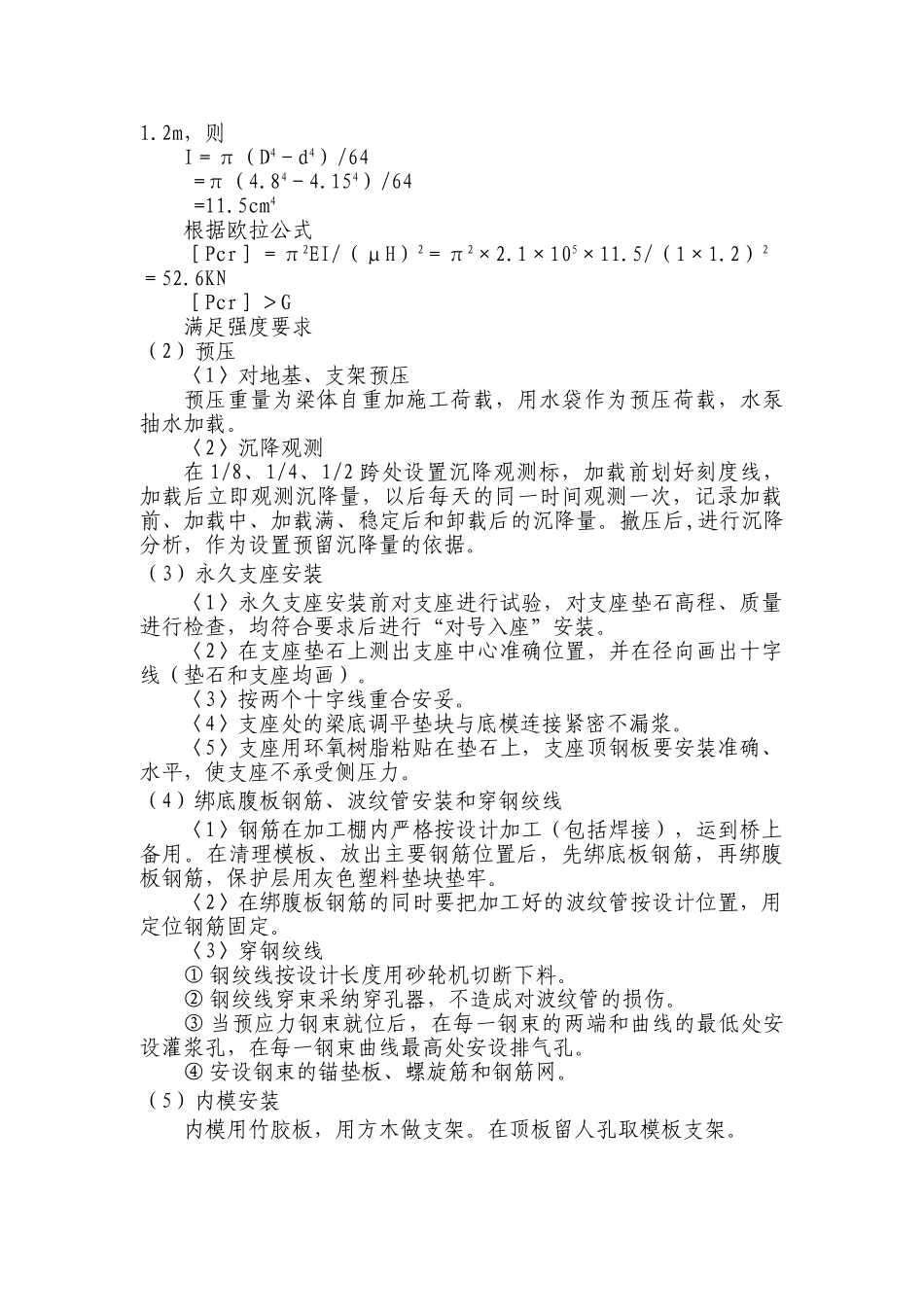

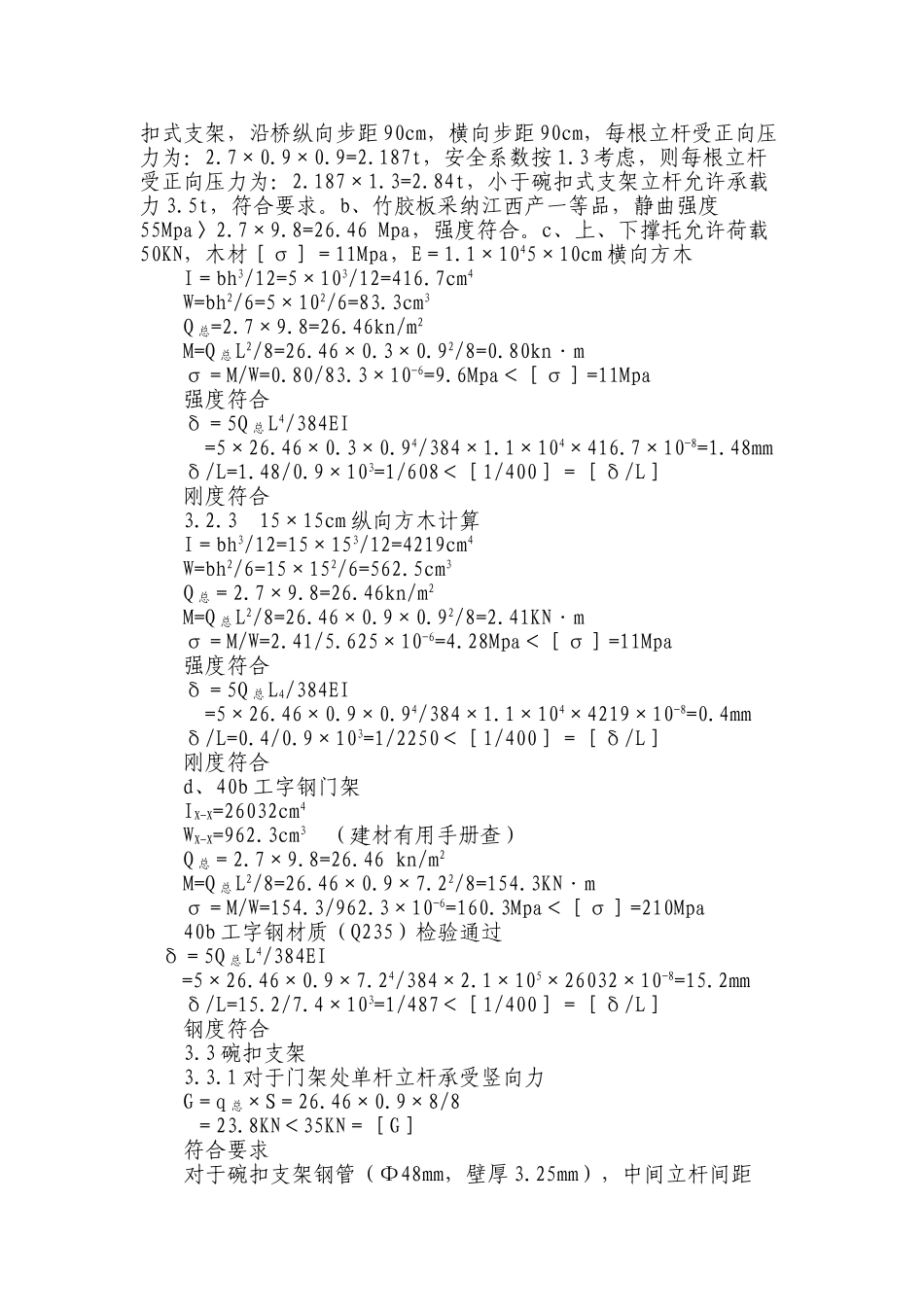

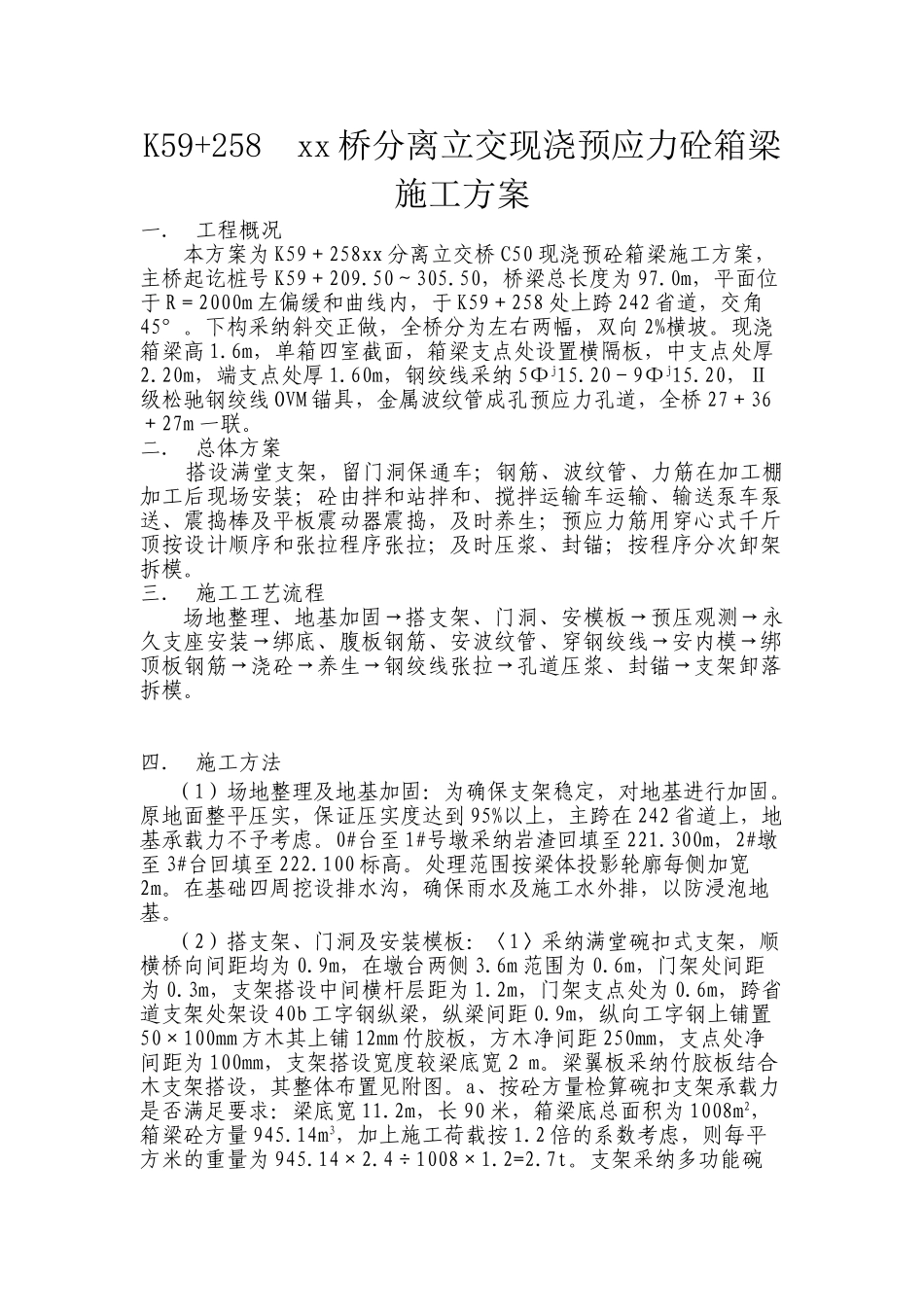

K59+258 xx 桥分离立交现浇预应力砼箱梁施工方案一． 工程概况本方案为 K59＋258xx 分离立交桥 C50 现浇预砼箱梁施工方案，主桥起讫桩号 K59＋209.50～305.50，桥梁总长度为 97.0m，平面位于 R＝2000m 左偏缓和曲线内，于 K59＋258 处上跨 242 省道，交角45°。下构采纳斜交正做，全桥分为左右两幅，双向 2%横坡。现浇箱梁高 1.6m，单箱四室截面，箱梁支点处设置横隔板，中支点处厚2.20m，端支点处厚 1.60m，钢绞线采纳 5Φj15.20－9Φj15.20，Ⅱ级松驰钢绞线 OVM 锚具，金属波纹管成孔预应力孔道，全桥 27＋36＋27m 一联。二． 总体方案 搭设满堂支架，留门洞保通车；钢筋、波纹管、力筋在加工棚加工后现场安装；砼由拌和站拌和、搅拌运输车运输、输送泵车泵送、震捣棒及平板震动器震捣，及时养生；预应力筋用穿心式千斤顶按设计顺序和张拉程序张拉；及时压浆、封锚；按程序分次卸架拆模。三． 施工工艺流程场地整理、地基加固→搭支架、门洞、安模板→预压观测→永久支座安装→绑底、腹板钢筋、安波纹管、穿钢绞线→安内模→绑顶板钢筋→浇砼→养生→钢绞线张拉→孔道压浆、封锚→支架卸落拆模。四． 施工方法 （1）场地整理及地基加固：为确保支架稳定，对地基进行加固。原地面整平压实，保证压实度达到 95%以上，主跨在 242 省道上，地基承载力不予考虑。0#台至 1#号墩采纳岩渣回填至 221.300m，2#墩至 3#台回填至 222.100 标高。处理范围按梁体投影轮廓每侧加宽2m。在基础四周挖设排水沟，确保雨水及施工水外排，以防浸泡地基。 （2）搭支架、门洞及安装模板：〈1〉采纳满堂碗扣式支架，顺横桥向间距均为 0.9m，在墩台两侧 3.6m 范围为 0.6m，门架处间距为 0.3m，支架搭设中间横杆层距为 1.2m，门架支点处为 0.6m，跨省道支架处架设 40b 工字钢纵梁，纵梁间距 0.9m，纵向工字钢上铺置50×100mm 方木其上铺 12mm 竹胶板，方木净间距 250mm，支点处净间距为 100mm，支架搭设宽度较梁底宽２ m。梁翼板采纳竹胶板结合木支架搭设，其整体布置见附图。a、按砼方量检算碗扣支架承载力是否满足要求：梁底宽 11.2m，长 90 米，箱梁底总面积为 1008m2，箱梁砼方量 945.14m3，加上施工荷载按 1.2 倍的系数考虑，则每平方米的重量为 945.14×2.4÷1008×1.2=2.7t。支架采纳多功能碗扣式支架，沿桥纵向步距 90cm，横向步距 90cm，每根立杆受正向压力为：2.7×0.9×0.9=2.187t，安全系数按...
