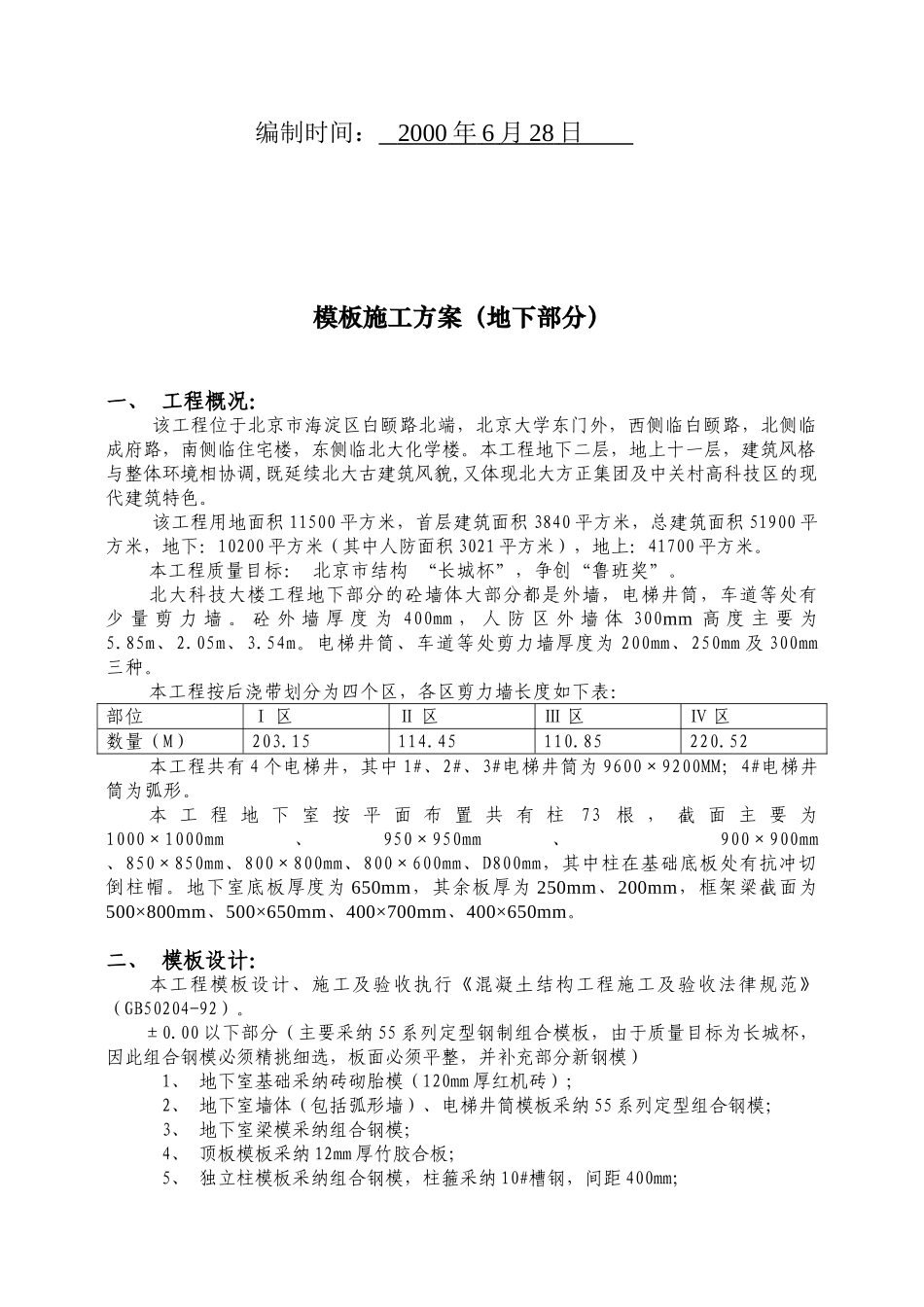

.北大科技大楼工程模 板 施 工 方 案编 制： 审 核： 编制单位： 北京中铁建筑工程公司 第六项目经理部 编制时间： 2000 年 6 月 28 日 模板施工方案（地下部分）一、 工程概况：该工程位于北京市海淀区白颐路北端，北京大学东门外，西侧临白颐路，北侧临成府路，南侧临住宅楼，东侧临北大化学楼。本工程地下二层，地上十一层，建筑风格与整体环境相协调,既延续北大古建筑风貌,又体现北大方正集团及中关村高科技区的现代建筑特色。该工程用地面积 11500 平方米，首层建筑面积 3840 平方米，总建筑面积 51900 平方米，地下：10200 平方米（其中人防面积 3021 平方米），地上：41700 平方米。本工程质量目标： 北京市结构 “长城杯”，争创“鲁班奖”。北大科技大楼工程地下部分的砼墙体大部分都是外墙，电梯井筒，车道等处有少 量 剪 力 墙 。 砼 外 墙 厚 度 为 400mm ， 人 防 区 外 墙 体 300mm 高 度 主 要 为5.85m、2.05m、3.54m。电梯井筒、车道等处剪力墙厚度为 200mm、250mm 及 300mm三种。本工程按后浇带划分为四个区，各区剪力墙长度如下表：部位Ⅰ 区Ⅱ 区Ⅲ 区Ⅳ 区数量（M）203.15114.45110.85220.52本工程共有 4 个电梯井，其中 1#、2#、3#电梯井筒为 9600×9200MM；4#电梯井筒为弧形。本 工 程 地 下 室 按 平 面 布 置 共 有 柱73根 ， 截 面 主 要 为1000×1000mm、950×950mm、 900×900mm 、850×850mm、800×800mm、800×600mm、D800mm，其中柱在基础底板处有抗冲切倒柱帽。地下室底板厚度为 650mm，其余板厚为 250mm、200mm，框架梁截面为500×800mm、500×650mm、400×700mm、400×650mm。二、 模板设计：本工程模板设计、施工及验收执行《混凝土结构工程施工及验收法律规范》（GB50204-92）。±0.00 以下部分（主要采纳 55 系列定型钢制组合模板，由于质量目标为长城杯，因此组合钢模必须精挑细选，板面必须平整，并补充部分新钢模）1、 地下室基础采纳砖砌胎模（120mm 厚红机砖）； 2、 地下室墙体（包括弧形墙）、电梯井筒模板采纳 55 系列定型组合钢模；3、 地下室梁模采纳组合钢模；4、 顶板模板采纳 12mm 厚竹胶合板；5、 独立柱模板采纳组合钢模，柱箍采纳 10#槽钢，间距 400mm；6、 楼梯间模板采纳 12mm 厚竹胶合板、踏步挡板及侧挡板采纳 40mm 厚脚手板；7、 基础抗冲切倒柱帽配合 55 系列小...
