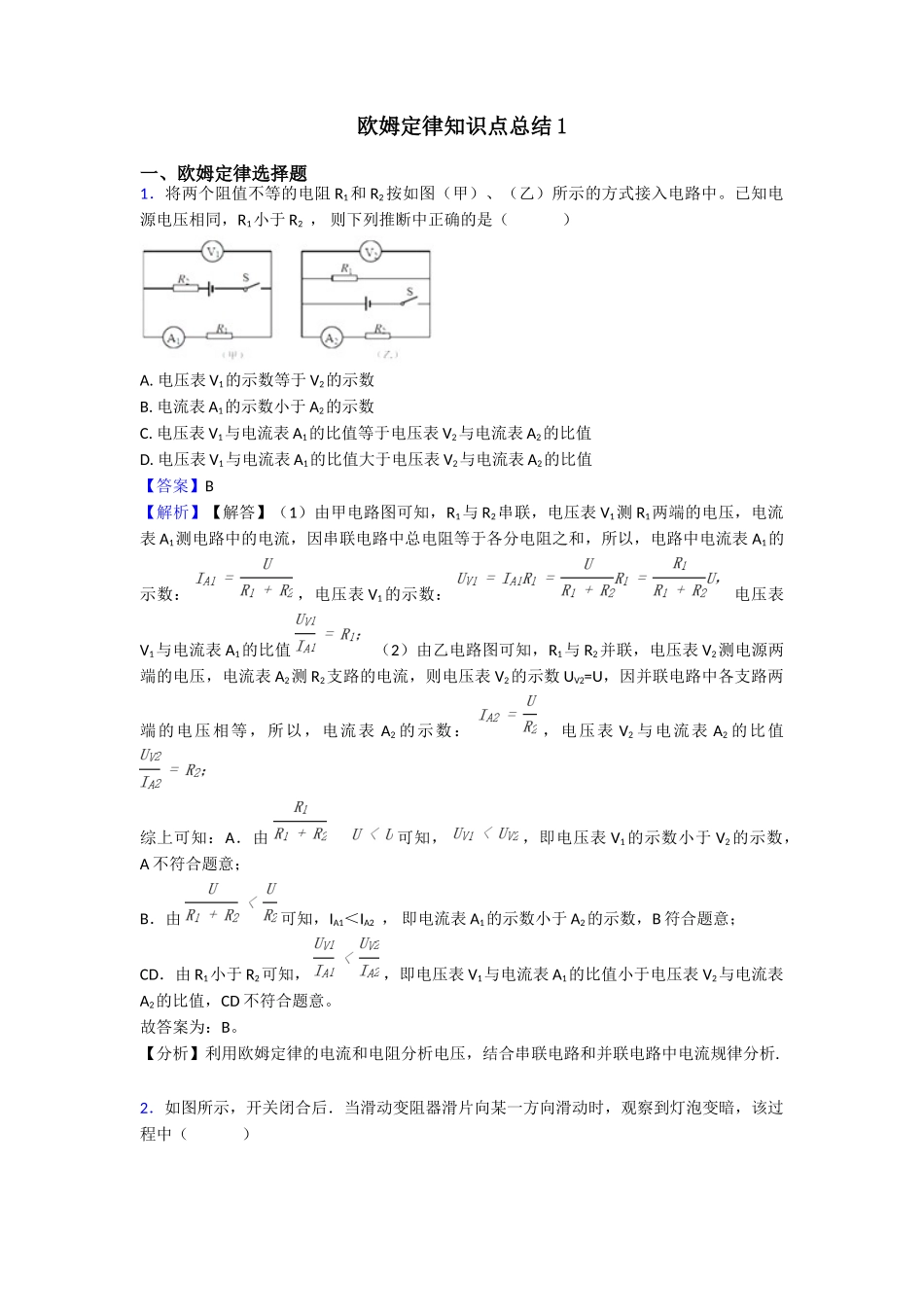

欧姆定律知识点总结 1一、欧姆定律选择题1．将两个阻值不等的电阻 R1和 R2按如图（甲）、（乙）所示的方式接入电路中。已知电源电压相同，R1小于 R2 ， 则下列推断中正确的是（ ）A. 电压表 V1的示数等于 V2的示数B. 电流表 A1的示数小于 A2的示数C. 电压表 V1与电流表 A1的比值等于电压表 V2与电流表 A2的比值D. 电压表 V1与电流表 A1的比值大于电压表 V2与电流表 A2的比值【答案】B 【解析】【解答】（1）由甲电路图可知，R1与 R2串联，电压表 V1测 R1两端的电压，电流表 A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表 A1的示数： ，电压表 V1的示数： 电压表V1与电流表 A1的比值 （2）由乙电路图可知，R1与 R2并联，电压表 V2测电源两端的电压，电流表 A2测 R2支路的电流，则电压表 V2的示数 UV2=U，因并联电路中各支路两端的电压相等，所以，电流表 A2 的示数： ，电压表 V2 与电流表 A2 的比值 综上可知：A．由 可知， ，即电压表 V1 的示数小于 V2 的示数，A 不符合题意；B．由 可知，IA1＜IA2 ， 即电流表 A1的示数小于 A2的示数，B 符合题意；CD．由 R1小于 R2可知， ，即电压表 V1与电流表 A1的比值小于电压表 V2与电流表A2的比值，CD 不符合题意。故答案为：B。【分析】利用欧姆定律的电流和电阻分析电压，结合串联电路和并联电路中电流规律分析.2．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（ ） A. 电流表示数变大，电压表示数变小 B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小 D. 电流表示数变小，电压表示数变大【答案】 D 【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由 P=I2R 可知，电路中的电流变小，即电流表的示数变小，AB 不符合题意；由 U=IR 可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，C 不符合题意、D 符合题意。 故答案为：D【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，则灯泡的实际功率变小，根据串联电路的电流...
