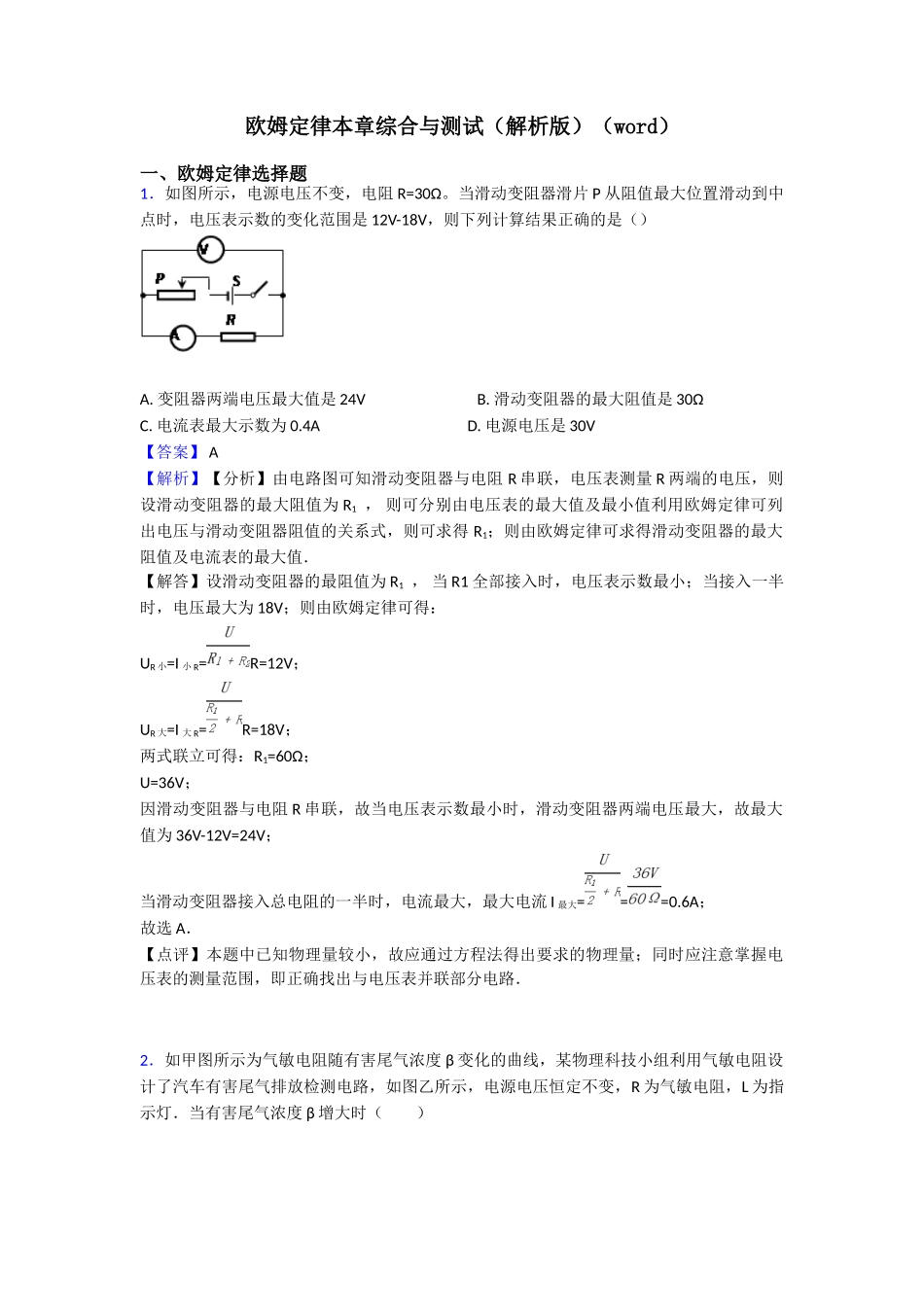

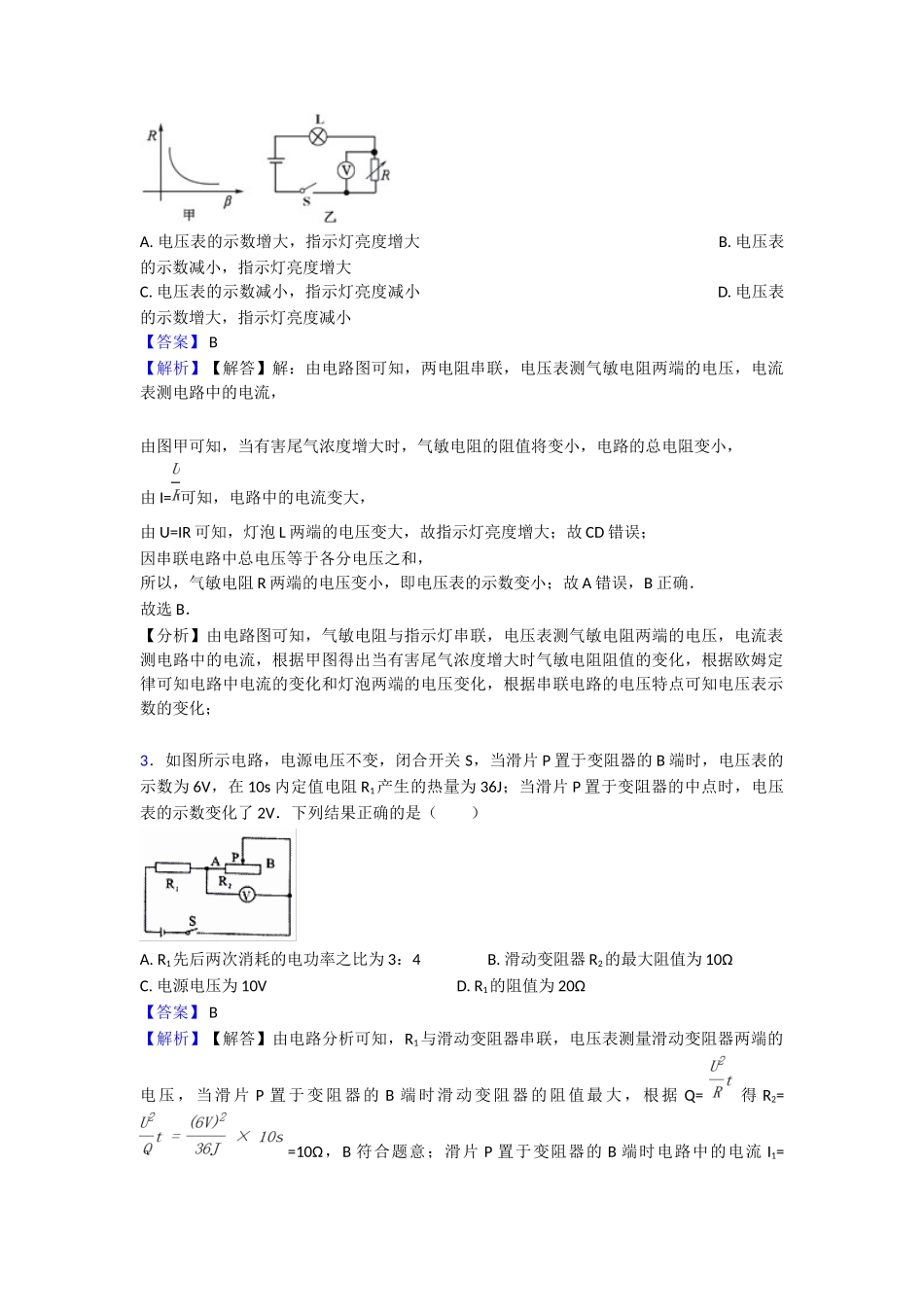

欧姆定律本章综合与测试（解析版）（word）一、欧姆定律选择题1．如图所示，电源电压不变，电阻 R=30Ω。当滑动变阻器滑片 P 从阻值最大位置滑动到中点时，电压表示数的变化范围是 12V-18V，则下列计算结果正确的是（）A. 变阻器两端电压最大值是 24V B. 滑动变阻器的最大阻值是 30ΩC. 电流表最大示数为 0.4A D. 电源电压是 30V【答案】 A 【解析】【分析】由电路图可知滑动变阻器与电阻 R 串联，电压表测量 R 两端的电压，则设滑动变阻器的最大阻值为 R1 ， 则可分别由电压表的最大值及最小值利用欧姆定律可列出电压与滑动变阻器阻值的关系式，则可求得 R1；则由欧姆定律可求得滑动变阻器的最大阻值及电流表的最大值．【解答】设滑动变阻器的最阻值为 R1 ， 当 R1 全部接入时，电压表示数最小；当接入一半时，电压最大为 18V；则由欧姆定律可得：UR 小=I 小 R=R=12V；UR 大=I 大 R=R=18V；两式联立可得：R1=60Ω；U=36V；因滑动变阻器与电阻 R 串联，故当电压表示数最小时，滑动变阻器两端电压最大，故最大值为 36V-12V=24V；当滑动变阻器接入总电阻的一半时，电流最大，最大电流 I 最大===0.6A；故选 A．【点评】本题中已知物理量较小，故应通过方程法得出要求的物理量；同时应注意掌握电压表的测量范围，即正确找出与电压表并联部分电路．2．如甲图所示为气敏电阻随有害尾气浓度 β 变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R 为气敏电阻，L 为指示灯．当有害尾气浓度 β 增大时（ ）A. 电压表的示数增大，指示灯亮度增大 B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小 D. 电压表的示数增大，指示灯亮度减小【答案】 B 【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由 I= 可知，电路中的电流变大，由 U=IR 可知，灯泡 L 两端的电压变大，故指示灯亮度增大；故 CD 错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻 R 两端的电压变小，即电压表的示数变小；故 A 错误，B 正确．故选 B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电...
