测量放线方案

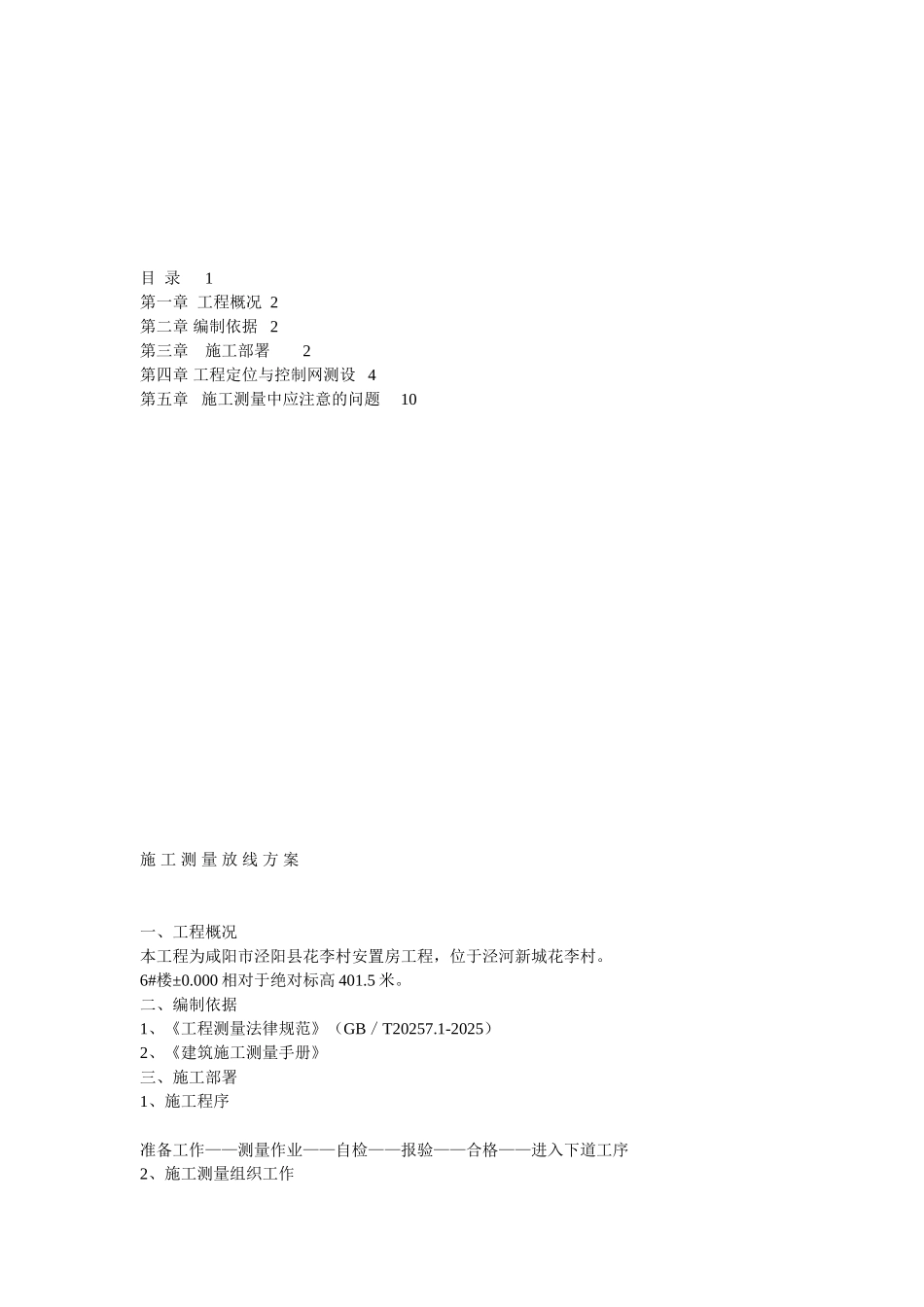

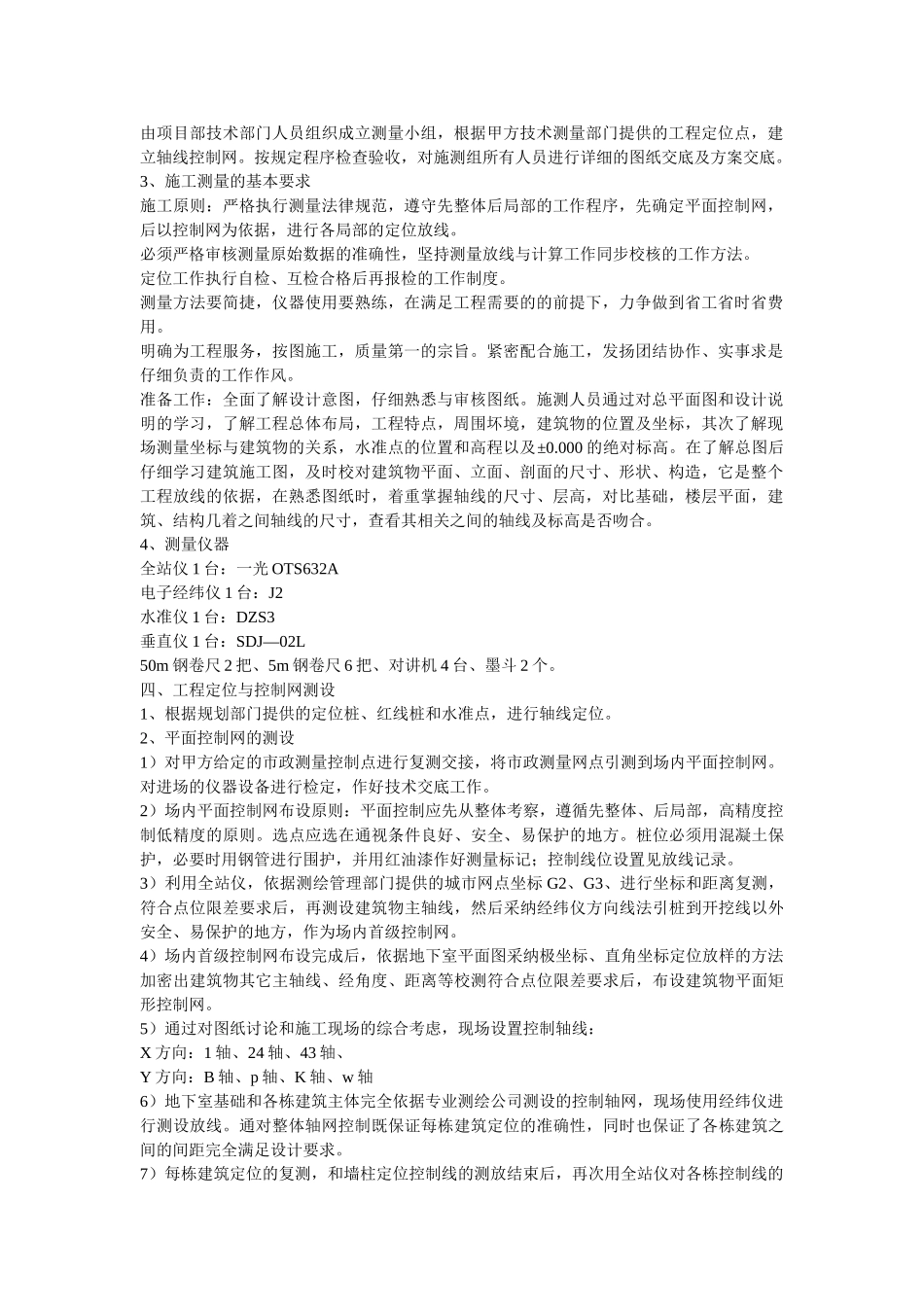

目 录目 录1第一章 工程概况 2第二章 编制依据 2第三章施工部署2第四章 工程定位与控制网测设 4第五章 施工测量中应注意的问题10施 工 测 量 放 线 方 案一、工程概况本工程为咸阳市泾阳县花李村安置房工程，位于泾河新城花李村。6#楼±0.000 相对于绝对标高 401.5 米。二、编制依据1、《工程测量法律规范》（GB／T20257.1-2025）2、《建筑施工测量手册》三、施工部署1、施工程序准备工作——测量作业——自检——报验——合格——进入下道工序2、施工测量组织工作由项目部技术部门人员组织成立测量小组，根据甲方技术测量部门提供的工程定位点，建立轴线控制网。按规定程序检查验收，对施测组所有人员进行详细的图纸交底及方案交底。3、施工测量的基本要求施工原则：严格执行测量法律规范，遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部的定位放线。必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。定位工作执行自检、互检合格后再报检的工作制度。测量方法要简捷，仪器使用要熟练，在满足工程需要的的前提下，力争做到省工省时省费用。明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是仔细负责的工作作风。准备工作：全面了解设计意图，仔细熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围坏境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程以及±0.000 的绝对标高。在了解总图后仔细学习建筑施工图，及时校对建筑物平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几着之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合。4、测量仪器全站仪 1 台：一光 OTS632A电子经纬仪 1 台：J2水准仪 1 台：DZS3垂直仪 1 台：SDJ—02L50m 钢卷尺 2 把、5m 钢卷尺 6 把、对讲机 4 台、墨斗 2 个。四、工程定位与控制网测设1、根据规划部门提供的定位桩、红线桩和水准点，进行轴线定位。2、平面控制网的测设1）对甲方给定的市政测量控制点进行复测交接，将市政测量网点引测到场内平面控制网。对进场的仪器设备进行检定，作好技术交底工作。2）场内平面控制网布设原则：平面控制应先从整体考察，遵循先整体、后局部，高精度控制低精度的原则。选...
