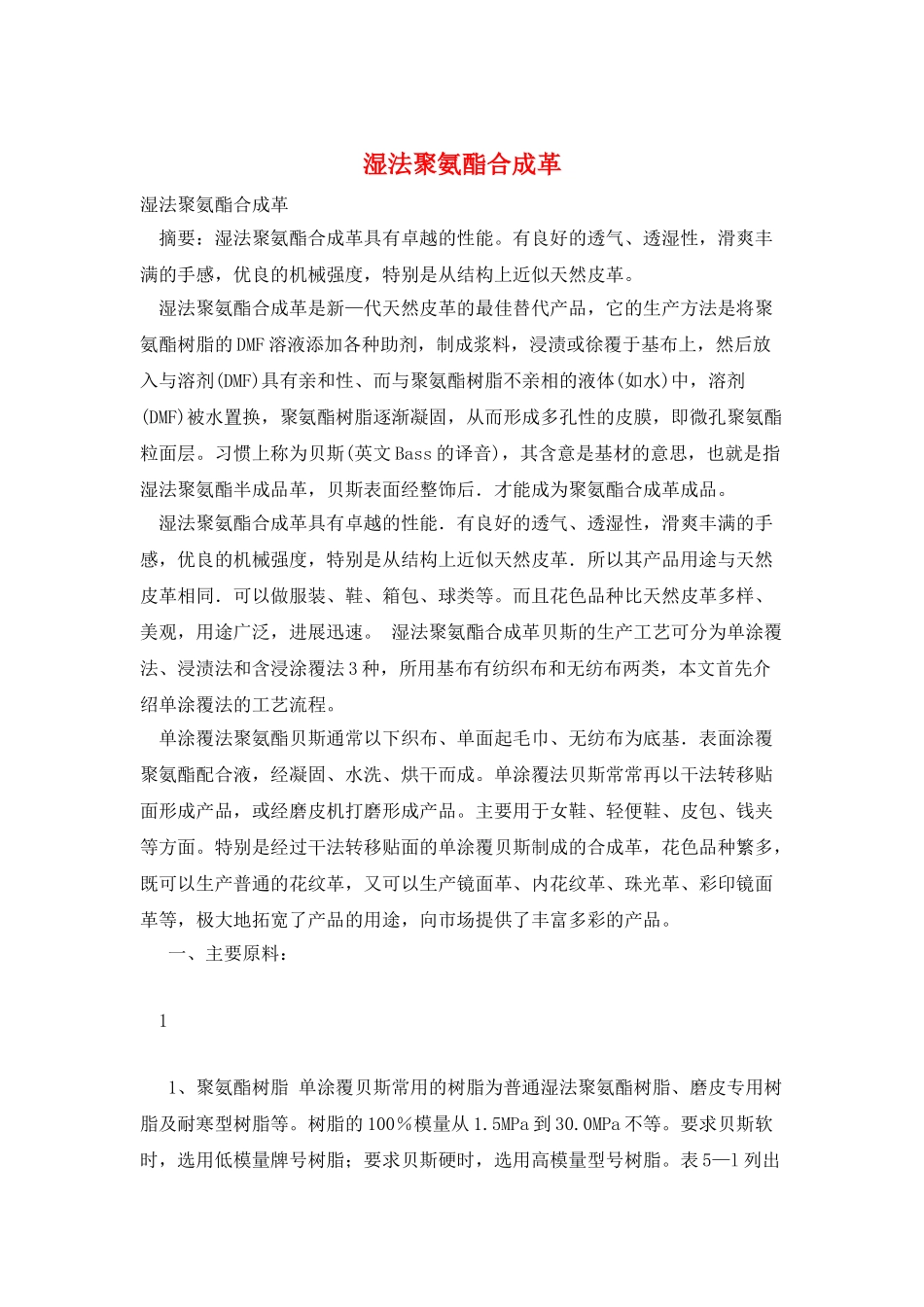

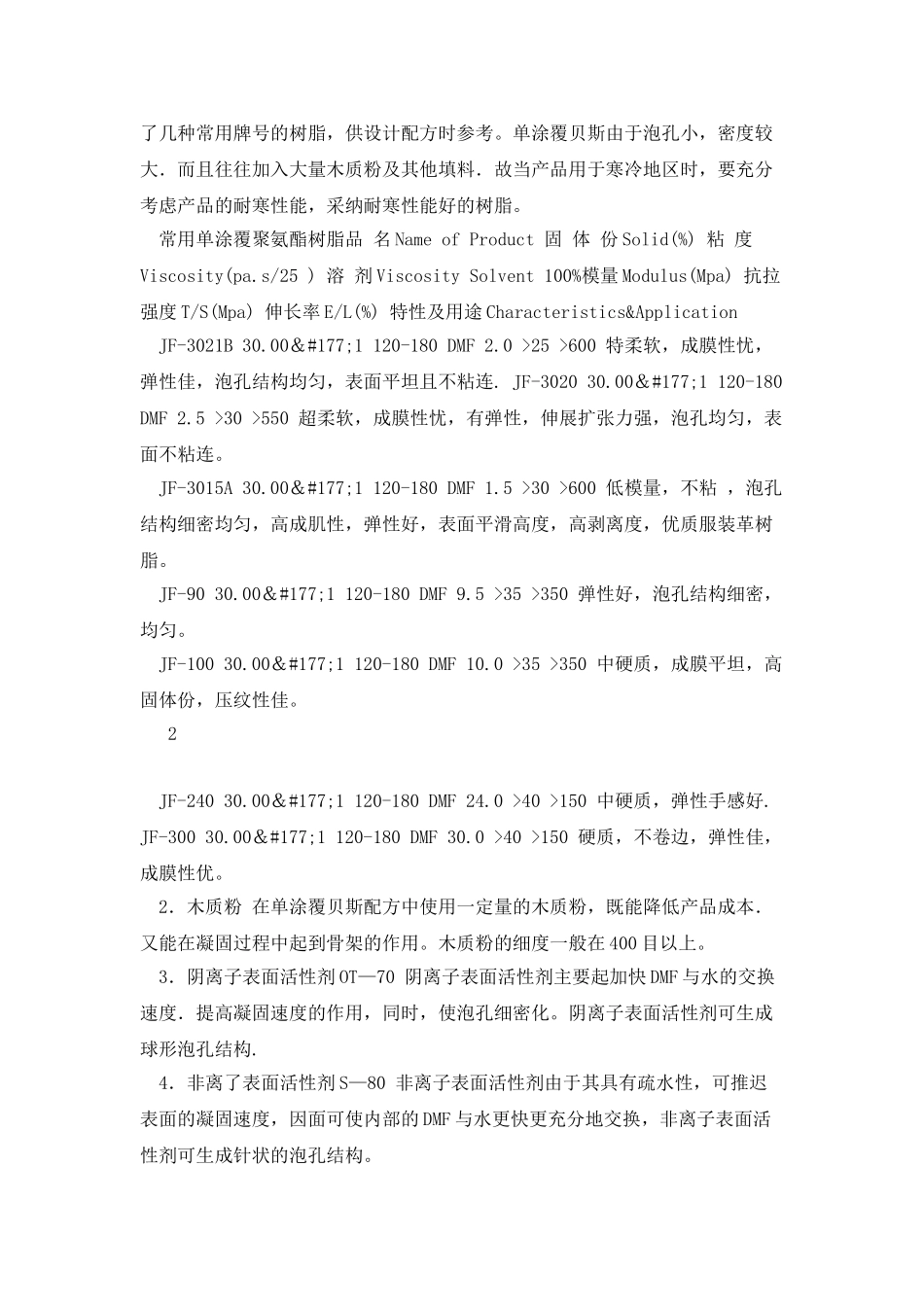

湿法聚氨酯合成革湿法聚氨酯合成革 摘要：湿法聚氨酯合成革具有卓越的性能。有良好的透气、透湿性，滑爽丰满的手感，优良的机械强度，特别是从结构上近似天然皮革。 湿法聚氨酯合成革是新—代天然皮革的最佳替代产品，它的生产方法是将聚氨酯树脂的 DMF 溶液添加各种助剂，制成浆料，浸渍或徐覆于基布上，然后放入与溶剂(DMF)具有亲和性、而与聚氨酯树脂不亲相的液体(如水)中，溶剂(DMF)被水置换，聚氨酯树脂逐渐凝固，从而形成多孔性的皮膜，即微孔聚氨酯粒面层。习惯上称为贝斯(英文 Bass 的译音)，其含意是基材的意思，也就是指湿法聚氨酯半成品革，贝斯表面经整饰后．才能成为聚氨酯合成革成品。 湿法聚氨酯合成革具有卓越的性能．有良好的透气、透湿性，滑爽丰满的手感，优良的机械强度，特别是从结构上近似天然皮革．所以其产品用途与天然皮革相同．可以做服装、鞋、箱包、球类等。而且花色品种比天然皮革多样、美观，用途广泛，进展迅速。 湿法聚氨酯合成革贝斯的生产工艺可分为单涂覆法、浸渍法和含浸涂覆法 3 种，所用基布有纺织布和无纺布两类，本文首先介绍单涂覆法的工艺流程。 单涂覆法聚氨酯贝斯通常以下织布、单面起毛巾、无纺布为底基．表面涂覆聚氨酯配合液，经凝固、水洗、烘干而成。单涂覆法贝斯常常再以干法转移贴面形成产品，或经磨皮机打磨形成产品。主要用于女鞋、轻便鞋、皮包、钱夹等方面。特别是经过干法转移贴面的单涂覆贝斯制成的合成革，花色品种繁多，既可以生产普通的花纹革，又可以生产镜面革、内花纹革、珠光革、彩印镜面革等，极大地拓宽了产品的用途，向市场提供了丰富多彩的产品。 一、主要原料： 1 1、聚氨酯树脂 单涂覆贝斯常用的树脂为普通湿法聚氨酯树脂、磨皮专用树脂及耐寒型树脂等。树脂的 100％模量从 1.5MPa 到 30.0MPa 不等。要求贝斯软时，选用低模量牌号树脂；要求贝斯硬时，选用高模量型号树脂。表 5—l 列出了几种常用牌号的树脂，供设计配方时参考。单涂覆贝斯由于泡孔小，密度较大．而且往往加入大量木质粉及其他填料．故当产品用于寒冷地区时，要充分考虑产品的耐寒性能，采纳耐寒性能好的树脂。 常用单涂覆聚氨酯树脂品 名 Name of Product 固 体 份 Solid(%) 粘 度Viscosity(pa.s/25 ) 溶 剂 Viscosity Solvent 100%模量 Modulus(Mpa) 抗拉强度 T/S(Mpa) 伸长率 E/L(%) 特性及用途 Characteristics&Application JF-3021B 30.00＆#177;1 ...
