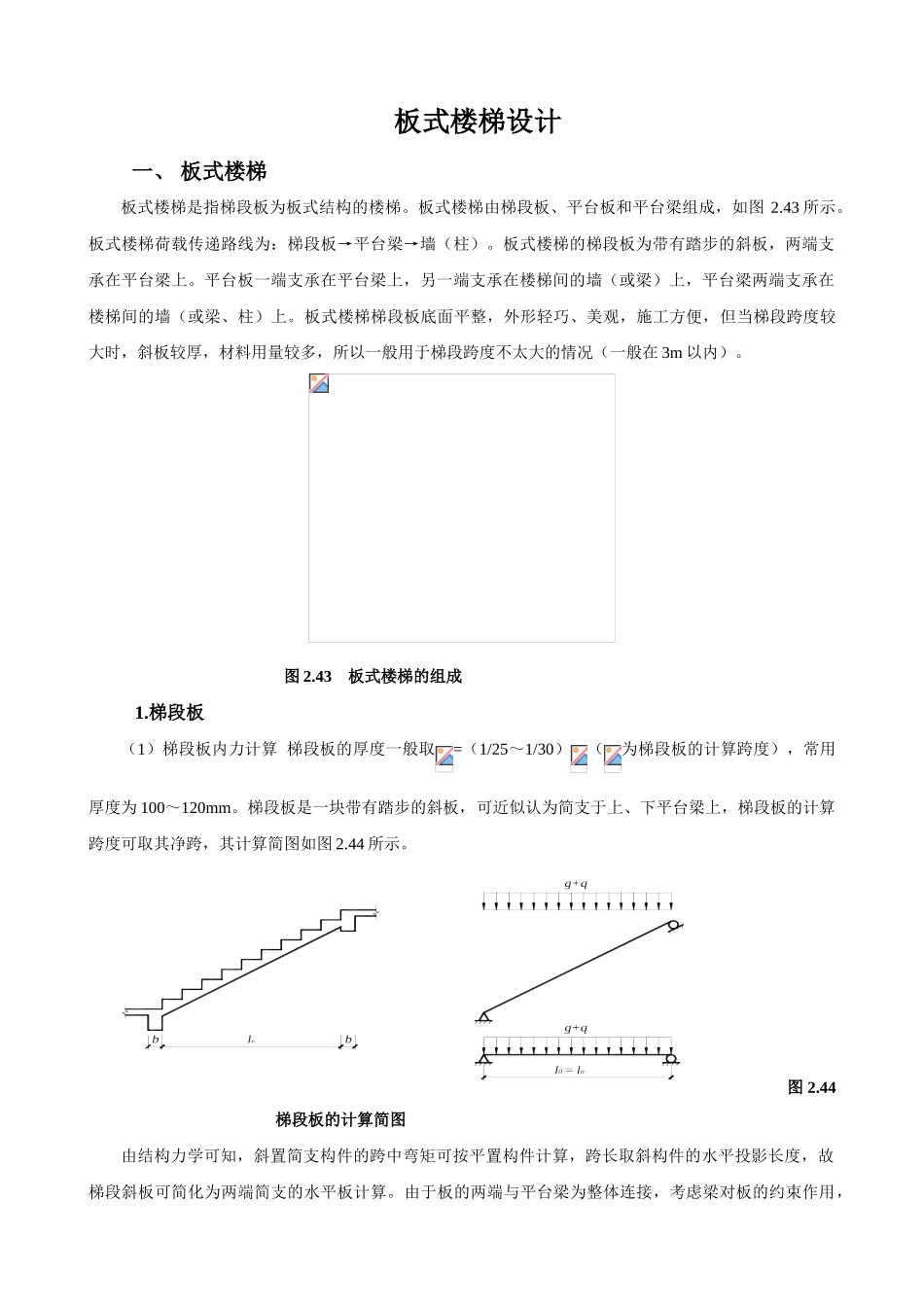

板式楼梯设计一、 板式楼梯板式楼梯是指梯段板为板式结构的楼梯。板式楼梯由梯段板、平台板和平台梁组成，如图 2.43 所示。板式楼梯荷载传递路线为：梯段板→平台梁→墙（柱）。板式楼梯的梯段板为带有踏步的斜板，两端支承在平台梁上。平台板一端支承在平台梁上，另一端支承在楼梯间的墙（或梁）上，平台梁两端支承在楼梯间的墙（或梁、柱）上。板式楼梯梯段板底面平整，外形轻巧、美观，施工方便，但当梯段跨度较大时，斜板较厚，材料用量较多，所以一般用于梯段跨度不太大的情况（一般在 3m 以内）。图 2.43 板式楼梯的组成1.梯段板 （1）梯段板内力计算 梯段板的厚度一般取=（1/25～1/30）（为梯段板的计算跨度），常用厚度为 100～120mm。梯段板是一块带有踏步的斜板，可近似认为简支于上、下平台梁上，梯段板的计算跨度可取其净跨，其计算简图如图 2.44 所示。 图 2.44 梯段板的计算简图由结构力学可知，斜置简支构件的跨中弯矩可按平置构件计算，跨长取斜构件的水平投影长度，故梯段斜板可简化为两端简支的水平板计算。由于板的两端与平台梁为整体连接，考虑梁对板的约束作用，板的跨中弯矩相对于简支构件有所减少，故跨中最大弯矩一般可按计算，其中 g、q为作用在梯段板上的沿水平方向单位长度上的恒荷载、活荷载设计值；为梯段板的计算跨度，设计时取，为梯段板净跨的水平投影长度。为了满足建筑使用要求，有时采纳折线形梯段板，折线形梯段板的梯段荷载和平台荷载有所差别，但差别不大。为了简化计算，可近似取梯段荷载和平台荷载中的较大值来计算跨中弯矩，从而计算出梯段配筋。折线形梯段板的荷载及计算简图见图 2.45。 图 2.45 折线形梯段板的荷载（2）梯段板钢筋配置 梯段斜板中的受力钢筋按跨中最大弯矩计算求得，并沿跨度方向布置。为考虑支座连接处实际存在的负弯矩，防止混凝土开裂，在支座处板面应配置适量负筋，一般不小于Φ8@200，其伸出支座长度为/4（为梯段板水平方向净跨度）。在垂直受力钢筋的方向应设置分布钢筋，分布钢筋应位于受力筋的内侧，并要求每踏步内至少 1Φ8。梯段板钢筋布置见图 2.46。图 2.46 板式楼梯梯段板配筋折线形梯段板曲折处形成内折角，若钢筋沿内折角连续配置，则此处受拉钢筋将产生较大的向外的合力，可能使该处混凝土保护层剥落，钢筋被拉出而失去作用。因此，在折线形梯段的内折角处，受力钢筋不应连续穿过内折角，而应将钢筋断开并分别予以锚固，如图 2.47 所示。...
