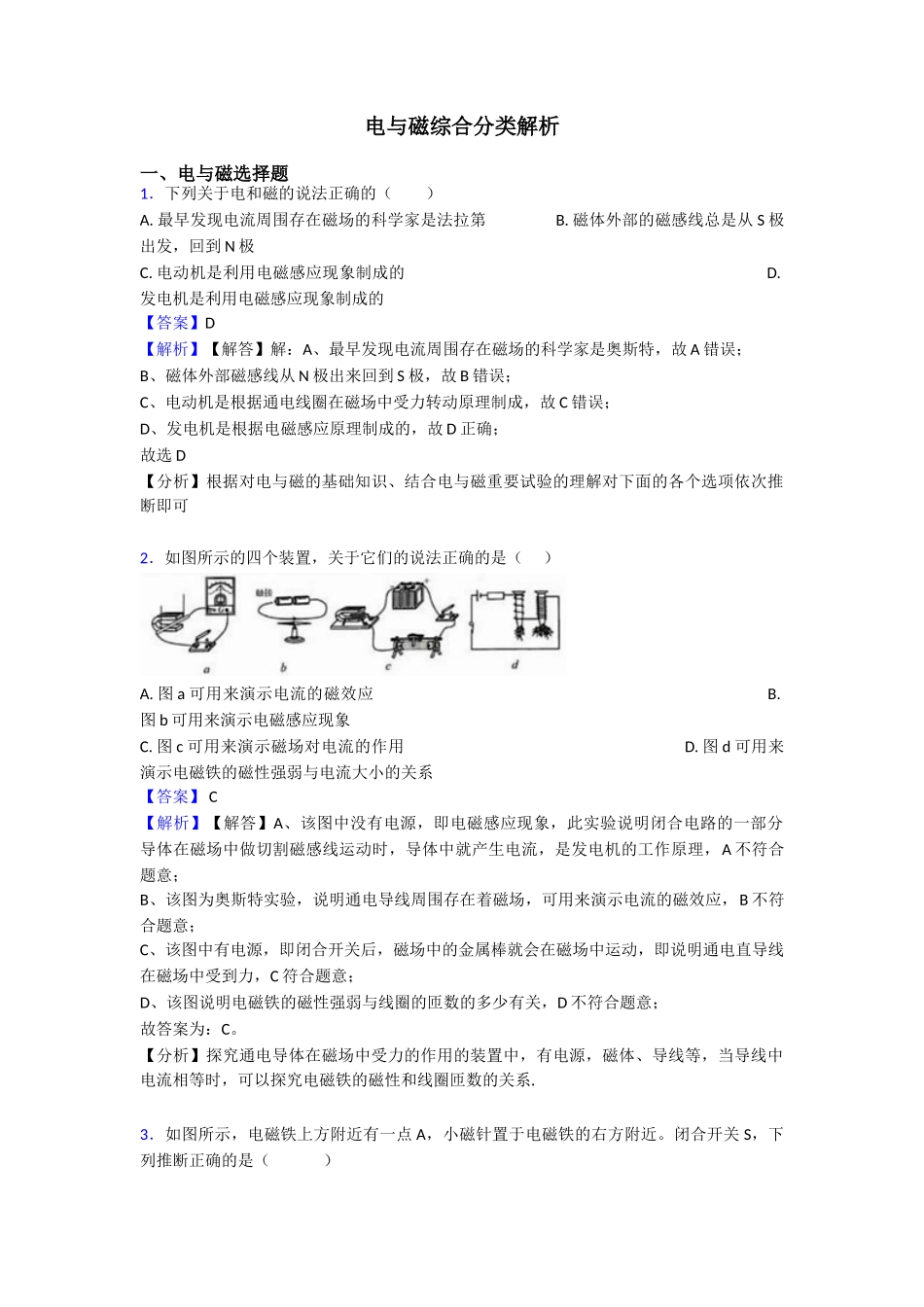

电与磁综合分类解析一、电与磁选择题1．下列关于电和磁的说法正确的（ ） A
最早发现电流周围存在磁场的科学家是法拉第 B
磁体外部的磁感线总是从 S 极出发，回到 N 极C
电动机是利用电磁感应现象制成的 D
发电机是利用电磁感应现象制成的【答案】D 【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故 A 错误；B、磁体外部磁感线从 N 极出来回到 S 极，故 B 错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故 C 错误；D、发电机是根据电磁感应原理制成的，故 D 正确；故选 D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次推断即可2．如图所示的四个装置，关于它们的说法正确的是（ ）A
图 a 可用来演示电流的磁效应 B
图 b 可用来演示电磁感应现象C
图 c 可用来演示磁场对电流的作用 D
图 d 可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C 【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A 不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B 不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C 符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D 不符合题意；故答案为：C
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系

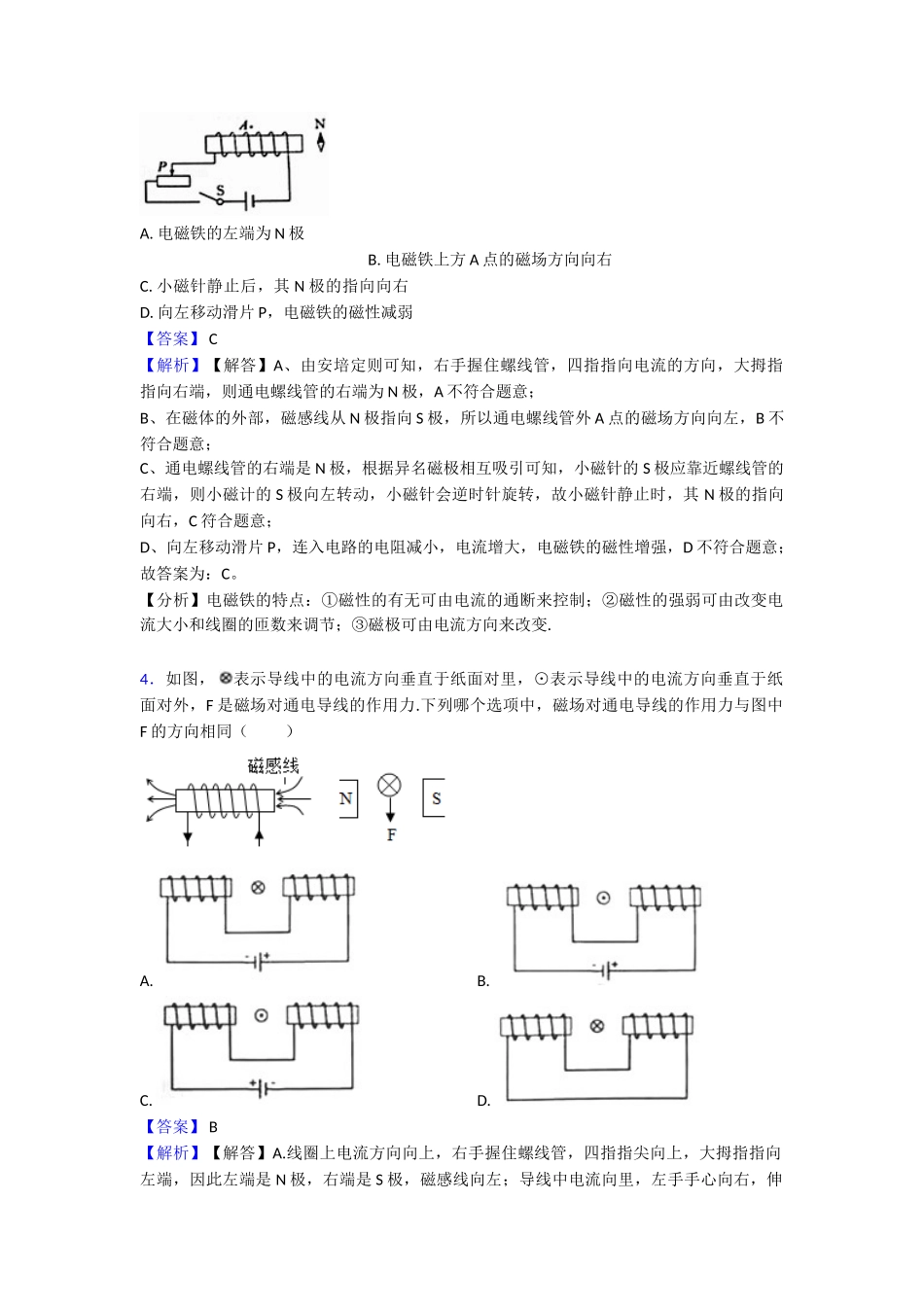

3．如图所示，电磁铁上方附近有一点 A，小磁针置于电磁铁的右方附近
闭合开关 S，下列推断正确的是（ ）A
电磁铁的左端为 N 极 B
电磁铁上方 A 点的磁场方向向右C
