电压电阻知识点VIP专享

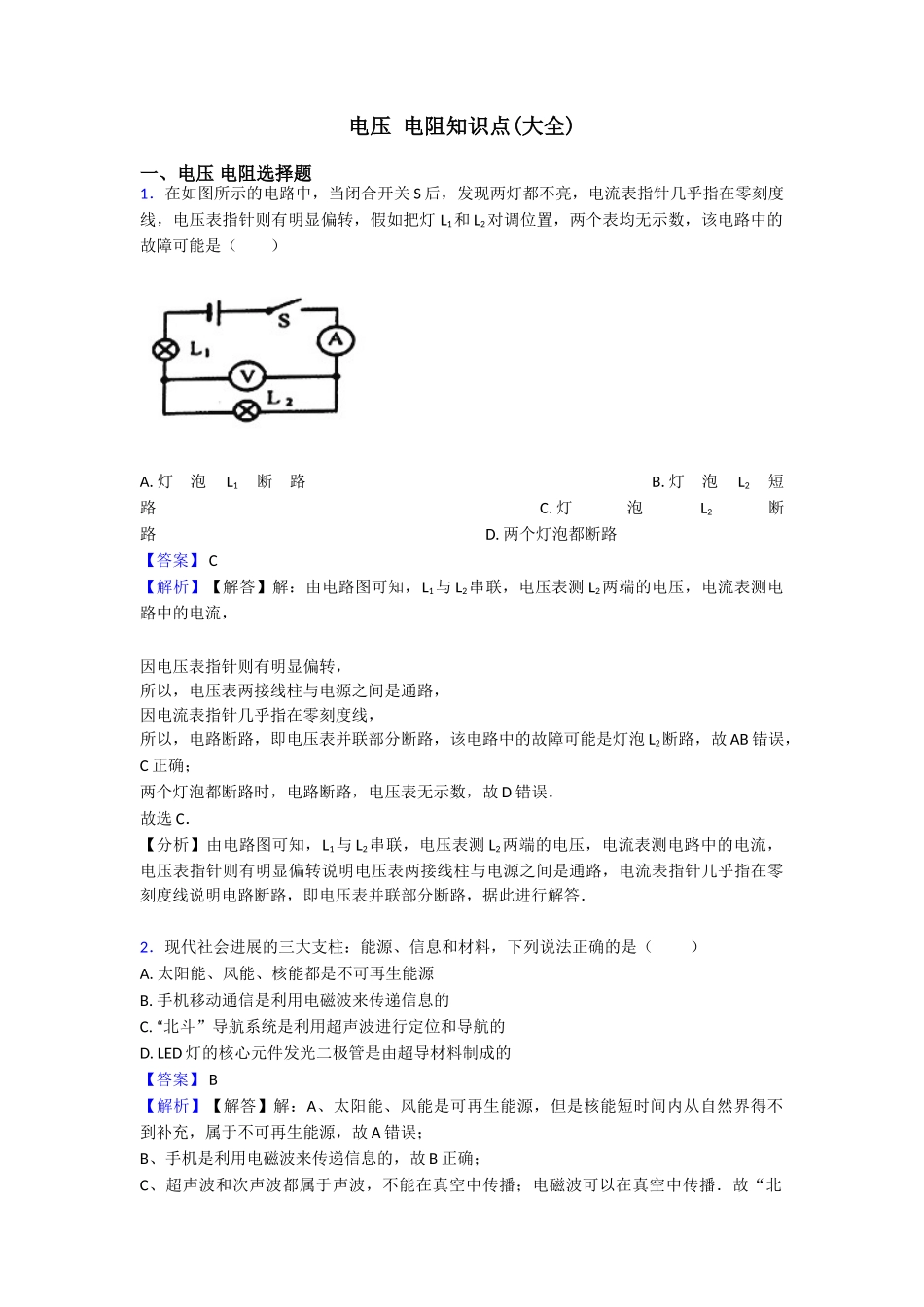

电压 电阻知识点(大全)一、电压 电阻选择题1．在如图所示的电路中，当闭合开关 S 后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，假如把灯 L1和 L2对调位置，两个表均无示数，该电路中的故障可能是（ ）A. 灯泡L1断路 B. 灯泡L2短路 C. 灯泡L2断路 D. 两个灯泡都断路【答案】 C 【解析】【解答】解：由电路图可知，L1与 L2串联，电压表测 L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡 L2断路，故 AB 错误，C 正确；两个灯泡都断路时，电路断路，电压表无示数，故 D 错误．故选 C．【分析】由电路图可知，L1与 L2串联，电压表测 L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．2．现代社会进展的三大支柱：能源、信息和材料，下列说法正确的是（ ） A. 太阳能、风能、核能都是不可再生能源B. 手机移动通信是利用电磁波来传递信息的C. “北斗”导航系统是利用超声波进行定位和导航的D. LED 灯的核心元件发光二极管是由超导材料制成的【答案】 B 【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故 A 错误； B、手机是利用电磁波来传递信息的，故 B 正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故 C 错误；D、LED 灯的核心元件发光二极管是由半导体材料制成的，故 D 错误．故选 B．【分析】利用下列知识分析推断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性．3．如图所示是一种自动测定油箱内油面高度的装置，电阻 R 与金属滑片 P 构成一个滑动变阻器，金属滑片 P 是杠杆的一端．下列说法正确的是：（ ）A. 该电路中油量表既可...
