交变电流知识网络：单元切块：按照考纲的要求，本章内容可以分成两部分，即：交变电流；变压器、电能的输送
其中重点是交变电流的规律和变压器，交流电路的分析和计算是复习的难点
交变电流教学目标：1．掌握交流发电机及其产生正弦式电流的原理，正弦式电流的图象和三角函数表达，2．理解最大值与有效值，周期与频率；3．知道电阻、电感和电容对交变电流的作用，感抗和容抗教学重点：交流的基本概念教学难点：交流电路的分析与计算教学方法：讲练结合，计算机辅助教学教学过程：一、交变电流的产生1

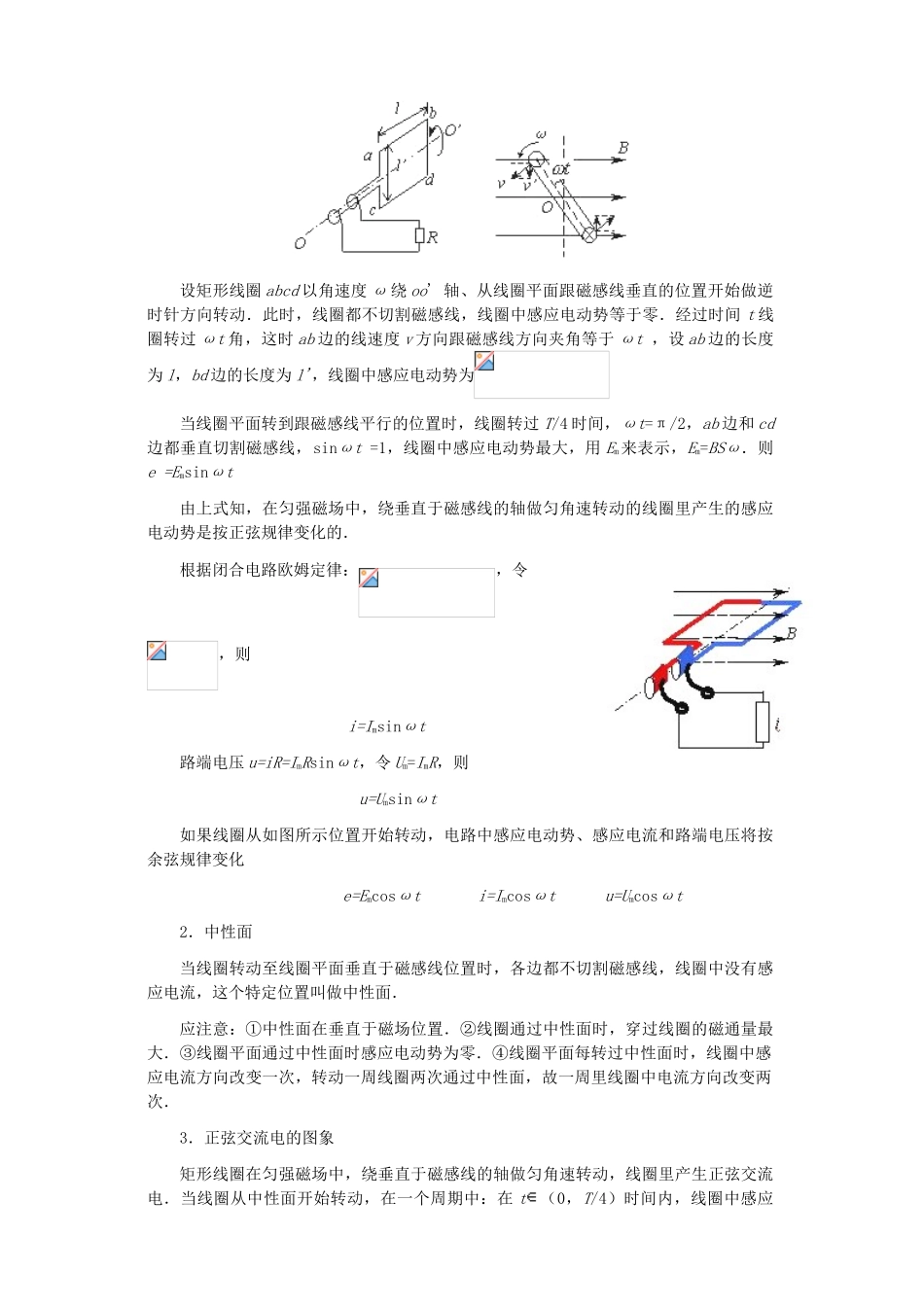

正弦交流电的产生当闭合矩形线圈在匀强磁场中，绕垂直于磁感线的轴线做匀角速转动时，闭合线圈中就有交流电产生．如图所示．设矩形线圈 abcd 以角速度 ω 绕 oo' 轴、从线圈平面跟磁感线垂直的位置开始做逆时针方向转动．此时，线圈都不切割磁感线，线圈中感应电动势等于零．经过时间 t 线圈转过 ωt 角，这时 ab 边的线速度 v 方向跟磁感线方向夹角等于 ωt ，设 ab 边的长度为 l，bd 边的长度为 l'，线圈中感应电动势为当线圈平面转到跟磁感线平行的位置时，线圈转过 T/4 时间，ωt=π/2，ab 边和 cd边都垂直切割磁感线，sinωt =1，线圈中感应电动势最大，用 Em来表示，Em=BSω．则e =Emsinωt由上式知，在匀强磁场中，绕垂直于磁感线的轴做匀角速转动的线圈里产生的感应电动势是按正弦规律变化的．根据闭合电路欧姆定律：，令，则i=Imsinωt路端电压 u=iR=ImRsinωt，令 Um=ImR，则 u=Umsinωt 如果线圈从如图所示位置开始转动，电路中感应电动势、感应电流和路端电压将按余弦规律变化 e=Emcosωt i=Imcosωt u=Umcosωt 2．中性面当线圈转动至线圈平面垂直于磁感线位置时，各边都不切割磁感线，线圈中没有感应电流，这个特定
