江苏省高考物理二轮复习 专题九 电学实验教学案-人教版高三全册物理教学案

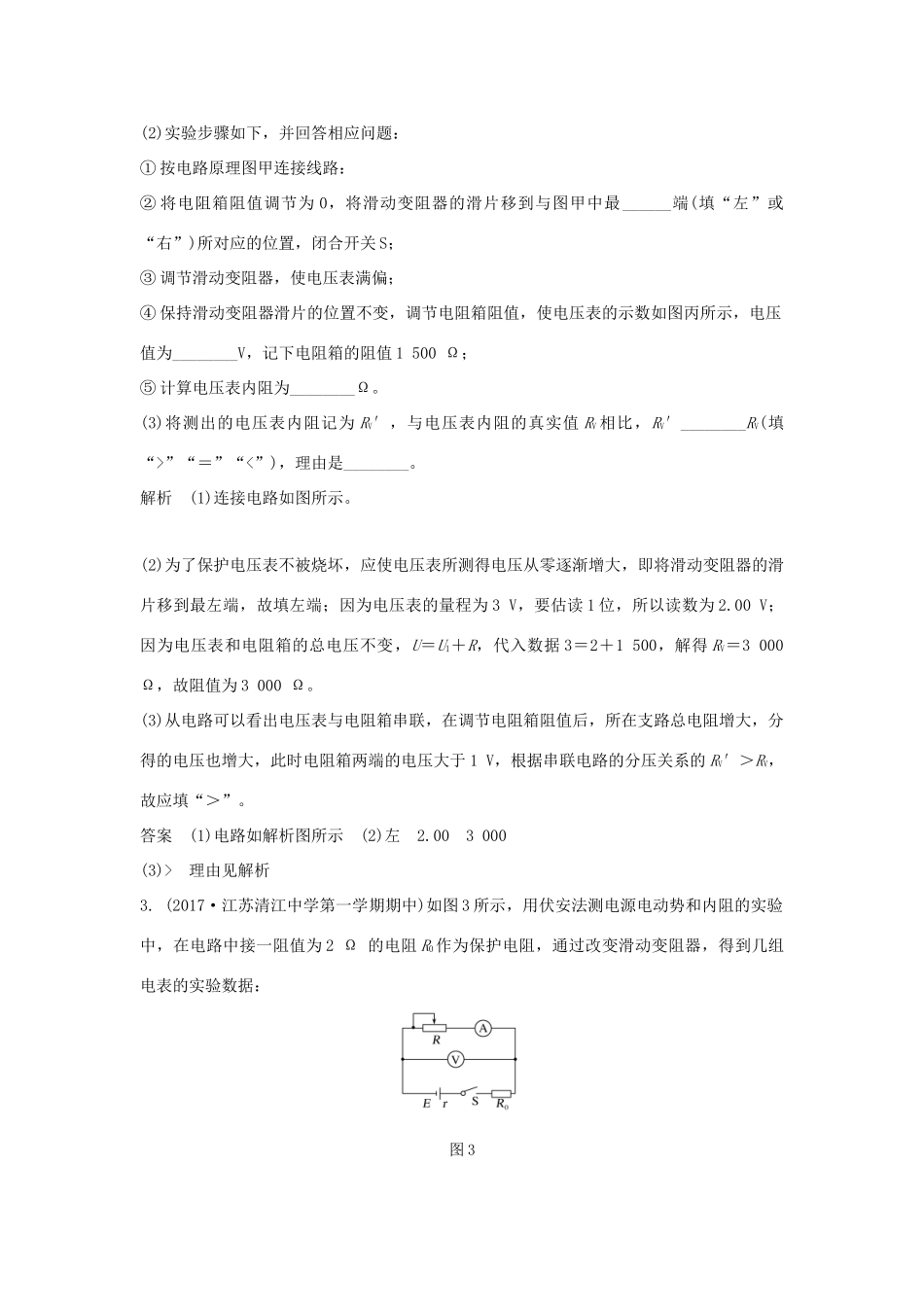

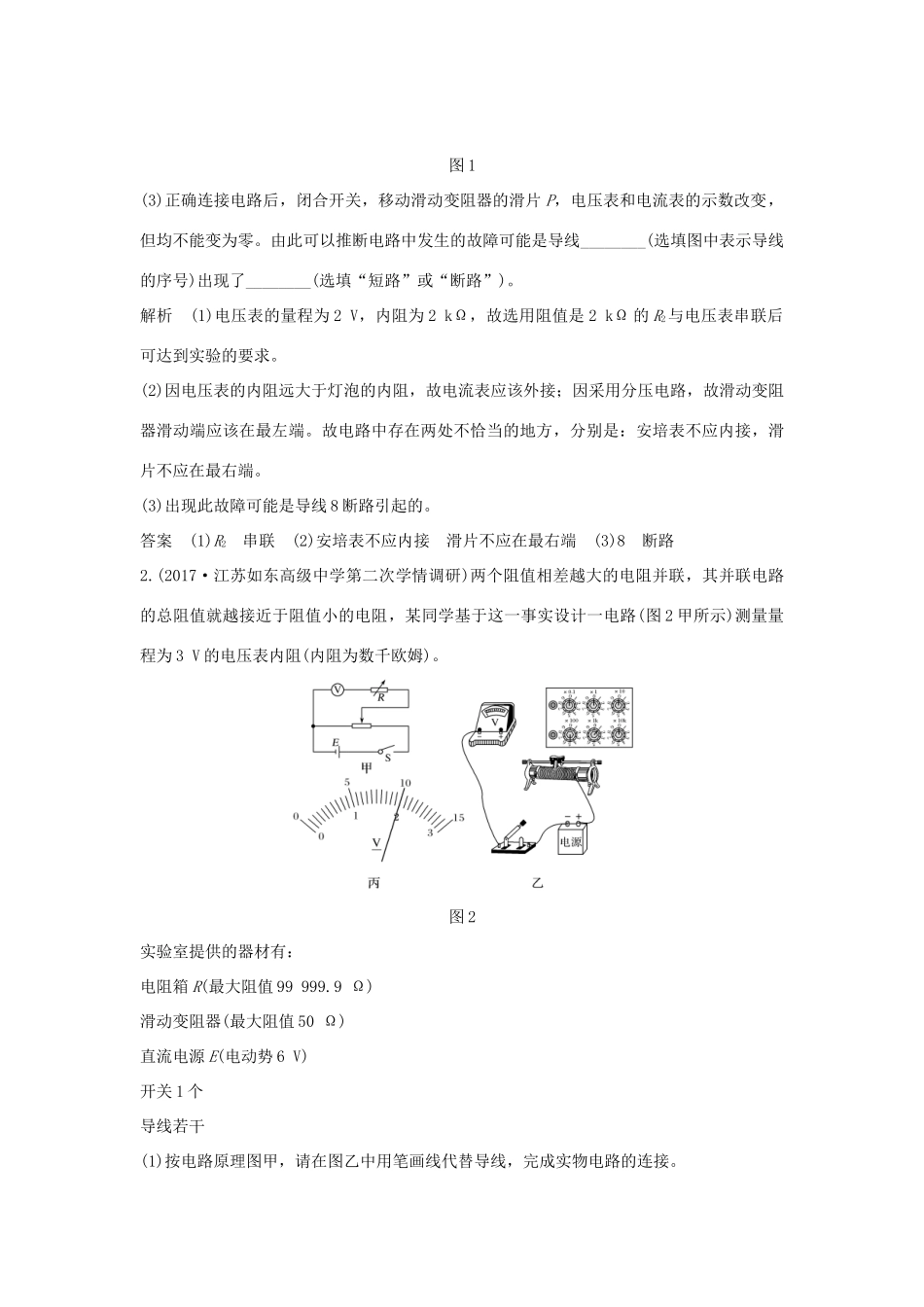

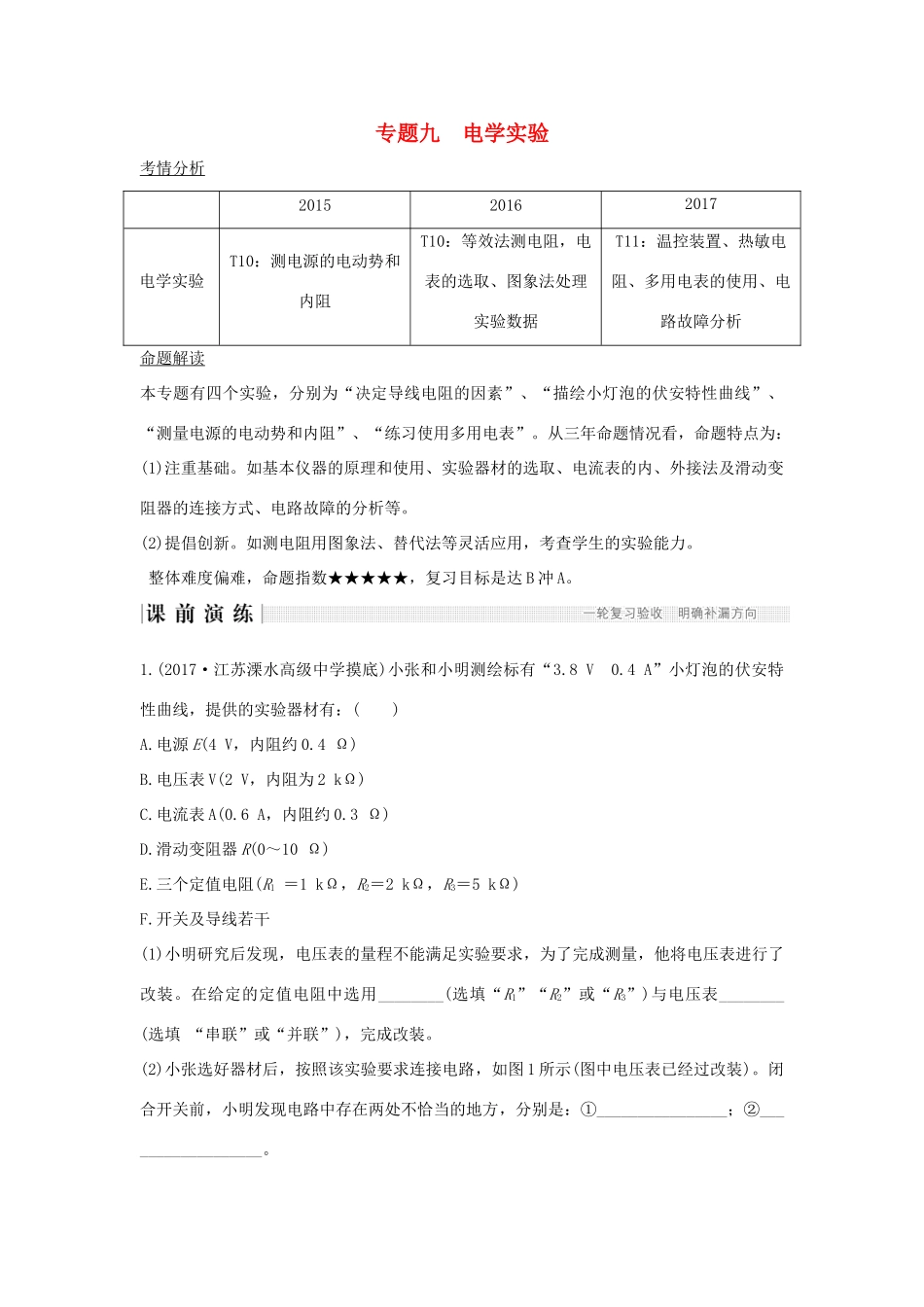

专题九 电学实验考情分析201520162017电学实验T10：测电源的电动势和内阻T10：等效法测电阻，电表的选取、图象法处理实验数据T11：温控装置、热敏电阻、多用电表的使用、电路故障分析命题解读本专题有四个实验，分别为“决定导线电阻的因素”、“描绘小灯泡的伏安特性曲线”、“测量电源的电动势和内阻”、“练习使用多用电表”。从三年命题情况看，命题特点为：(1)注重基础。如基本仪器的原理和使用、实验器材的选取、电流表的内、外接法及滑动变阻器的连接方式、电路故障的分析等。(2)提倡创新。如测电阻用图象法、替代法等灵活应用，考查学生的实验能力。 整体难度偏难，命题指数★★★★★，复习目标是达 B 冲 A。1.(2017·江苏溧水高级中学摸底)小张和小明测绘标有“3.8 V 0.4 A”小灯泡的伏安特性曲线，提供的实验器材有：( )A.电源 E(4 V，内阻约 0.4 Ω)B.电压表 V(2 V，内阻为 2 kΩ)C.电流表 A(0.6 A，内阻约 0.3 Ω)D.滑动变阻器 R(0～10 Ω)E.三个定值电阻(R1 ＝1 kΩ，R2＝2 kΩ，R3＝5 kΩ)F.开关及导线若干(1)小明研究后发现，电压表的量程不能满足实验要求，为了完成测量，他将电压表进行了改装。在给定的定值电阻中选用________(选填“R1”“R2”或“R3”)与电压表________(选填 “串联”或“并联”)，完成改装。(2)小张选好器材后，按照该实验要求连接电路，如图 1 所示(图中电压表已经过改装)。闭合开关前，小明发现电路中存在两处不恰当的地方，分别是：①________________；②__________________。图 1(3)正确连接电路后，闭合开关，移动滑动变阻器的滑片 P，电压表和电流表的示数改变，但均不能变为零。由此可以推断电路中发生的故障可能是导线________(选填图中表示导线的序号)出现了________(选填“短路”或“断路”)。解析 (1)电压表的量程为 2 V，内阻为 2 kΩ，故选用阻值是 2 kΩ 的 R2与电压表串联后可达到实验的要求。(2)因电压表的内阻远大于灯泡的内阻，故电流表应该外接；因采用分压电路，故滑动变阻器滑动端应该在最左端。故电路中存在两处不恰当的地方，分别是：安培表不应内接，滑片不应在最右端。(3)出现此故障可能是导线 8 断路引起的。答案 (1)R2 串联 (2)安培表不应内接 滑片不应在最右端 (3)8 断路2.(2017·江苏如东高级中学第二次学情调研)两个阻值相差越大的电阻并联，其并联电路的总阻值就越接近于阻值小的电阻，某同学基于这一事实设计一电路(图 ...
