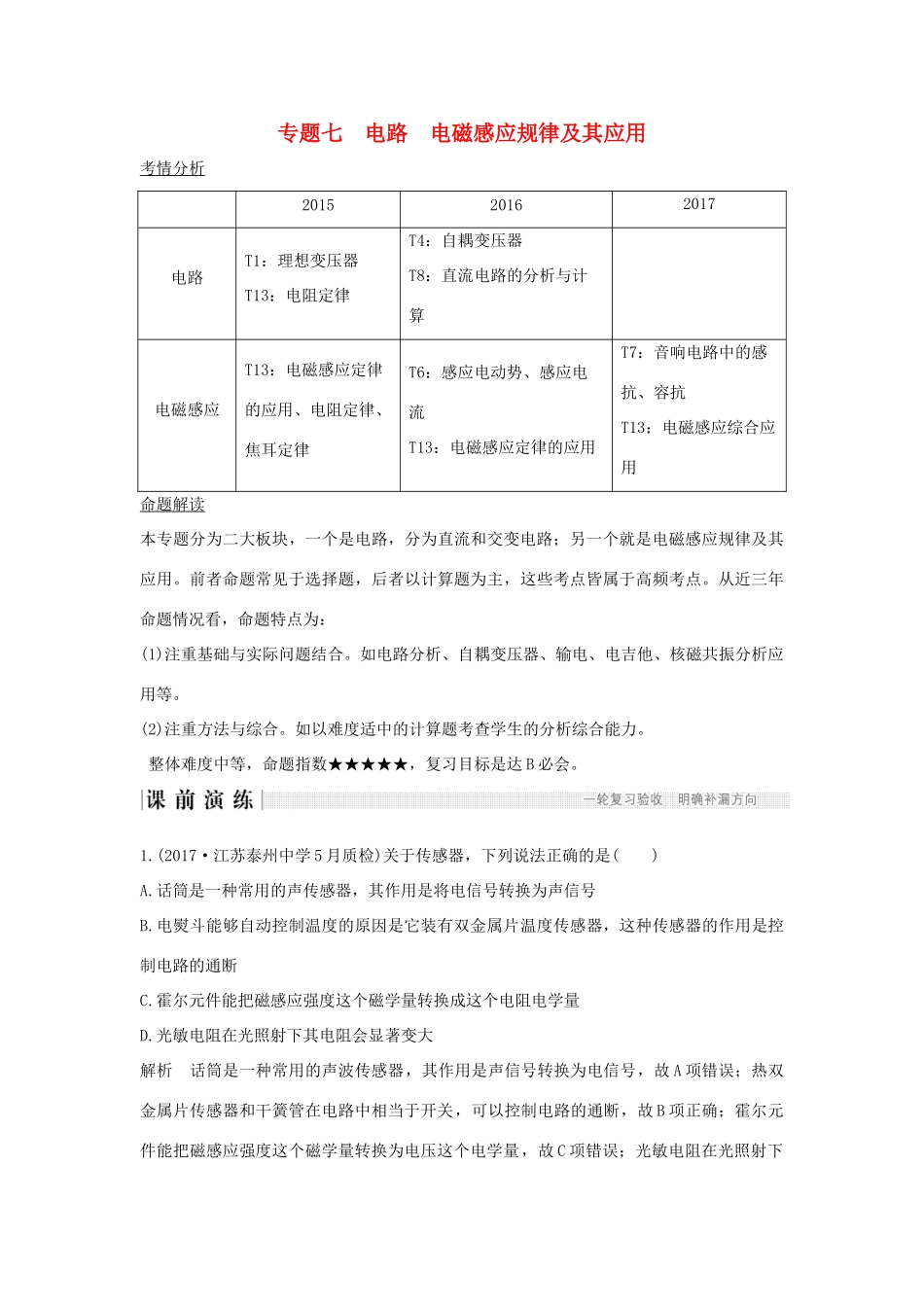

专题七 电路 电磁感应规律及其应用考情分析201520162017电路T1：理想变压器T13：电阻定律T4：自耦变压器T8：直流电路的分析与计算电磁感应T13：电磁感应定律的应用、电阻定律、焦耳定律T6：感应电动势、感应电流T13：电磁感应定律的应用T7：音响电路中的感抗、容抗T13：电磁感应综合应用命题解读本专题分为二大板块，一个是电路，分为直流和交变电路；另一个就是电磁感应规律及其应用。前者命题常见于选择题，后者以计算题为主，这些考点皆属于高频考点。从近三年命题情况看，命题特点为：(1)注重基础与实际问题结合。如电路分析、自耦变压器、输电、电吉他、核磁共振分析应用等。(2)注重方法与综合。如以难度适中的计算题考查学生的分析综合能力。 整体难度中等，命题指数★★★★★，复习目标是达 B 必会。1.(2017·江苏泰州中学 5 月质检)关于传感器，下列说法正确的是( )A.话筒是一种常用的声传感器，其作用是将电信号转换为声信号B.电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断C.霍尔元件能把磁感应强度这个磁学量转换成这个电阻电学量D.光敏电阻在光照射下其电阻会显著变大解析 话筒是一种常用的声波传感器，其作用是声信号转换为电信号，故 A 项错误；热双金属片传感器和干簧管在电路中相当于开关，可以控制电路的通断，故 B 项正确；霍尔元件能把磁感应强度这个磁学量转换为电压这个电学量，故 C 项错误；光敏电阻在光照射下其电阻会显著变小，D 项错误。答案 B2. (2017·江苏溧水高级中学模拟)如图 1 所示，在长载流直导线近旁固定有两平行光滑导轨 A、B，导轨与直导线平行且在同一水平面内，在导轨上有两根可自由滑动的导体棒 ab和 cd。当载流直导线中的电流逐渐减弱时，导体棒 ab 和 cd 的运动情况是( )图 1A.一起向左运动B.一起向右运动C.相向运动，相互靠近D.相背运动，相互远离解析 当载流直导线中的电流逐渐减弱时，穿过下方闭合回路的磁通量变小，根据楞次定律得出面积将变大，D 项正确。答案 D3.(2017·南京市模拟)如图 2 所示，面积为 S、匝数为 N、电阻为 r 的线圈与阻值为 R 的电阻构成闭合回路，理想交流电压表并联在电阻 R 的两端。线圈在磁感应强度为 B 的匀强磁场中，绕垂直于磁场的转动轴以角速度 ω 匀速转动。设线圈转动到图示位置的时刻 t＝0，则( )图 2A.在 t＝0 时刻，穿过线圈的磁通量达到最大，流过电阻 R ...
