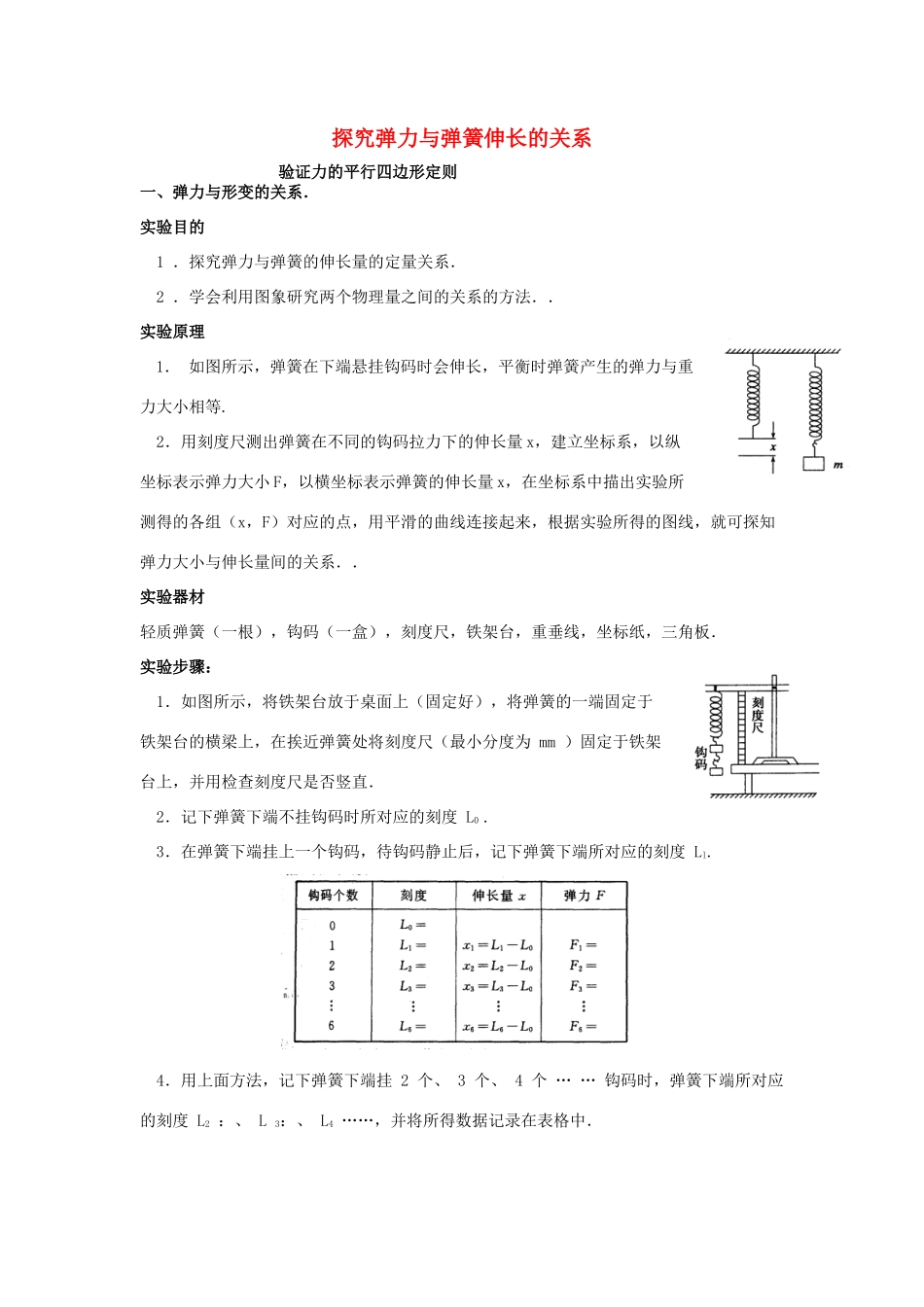

探究弹力与弹簧伸长的关系 验证力的平行四边形定则一、弹力与形变的关系．实验目的 1 ．探究弹力与弹簧的伸长量的定量关系． 2 ．学会利用图象研究两个物理量之间的关系的方法．．实验原理1． 如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等.2．用刻度尺测出弹簧在不同的钩码拉力下的伸长量 x，建立坐标系，以纵坐标表示弹力大小 F，以横坐标表示弹簧的伸长量 x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系．．实验器材轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板．实验步骤：1．如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为 mm ）固定于铁架台上，并用检查刻度尺是否竖直． 2．记下弹簧下端不挂钩码时所对应的刻度 L0 .3．在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度 Ll. 4．用上面方法，记下弹簧下端挂 2 个、 3 个、 4 个 … … 钩码时，弹簧下端所对应的刻度 L2 ：、 L 3：、 L4 ……，并将所得数据记录在表格中． 5 ．用 xn＝Ln－ L 0计算出弹簧挂 1 个、 2 个、 3 个 … … 钩码时弹簧的伸长量，并根据当地重力加速度值 g ，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填人表格． 数据处理:1．建立坐标系，标明横轴和纵轴所表示的物理量及单位；2．标度：标度要适当,让所得到的图线布满整个坐标系；3．描点：描点时要留下痕迹；4．连线: 让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；5．根据图象做出结论.注意事项1. 给弹簧施加拉力不要太大，以免弹簧被过分拉伸，超出它的弹性限度。2. 测量弹簧长度时，不要用手拉弹簧，在弹簧自然竖直状态去测量.3. 为了减小误差，要尽量多测几组数据.4. 使用数据时应采用(lX-l0)即弹簧长度变化量.二、 验证平行四边形定则实验目的 验证平行四边形定则实验器材 ① 方木板一块②测力计两个③细绳两段④橡皮条一段⑤白纸⑥铅笔⑦刻度尺⑧量角器⑨图钉 实验原理 利用测力计测力作矢量图验证力的平行四边形定则.实验步骤 1. 把橡皮条的一端固定在板上的 A 点. 2. 用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉橡皮条，橡...
